Popis výrobkov
Ball ventil A105 je navrhnutý tak, aby vyhovoval štandardom API 6D, ASME B16.34 a NACE MR0175. Koncové pripojenia sú k dispozícii v zváraní, Butt -, Socket - alebo závitových možnostiach, s nominálnymi veľkosťami od DN15 do DN200. Môže byť nakonfigurovaný s rôznymi typmi pohonu, vrátane manuálnych, pneumatických alebo elektrických ovládačov a je široko používaný pre vysoké - zatvorené tlak - Vypnuté aplikácie v Long {{}} potrubia, systémy distribúcie mestských plynov a chemické planty.
Vlastnosti:
Vysoká sila: Integrálne kované teleso ventilu A105 s pevnosťou v ťahu vyššou alebo rovnajúcou sa 485 MPa, pevnosť výťažku väčšia alebo rovná 250 MPa a faktor bezpečnosti prasknutia väčší alebo rovný 4.
Vysoké tesnenie: lopta a sedadlo sú spárované a mleté, s povrchovým niklom - s nanesenou alebo tvrdou zliatinou - potiahnuté nadzvukovým postrekovaním, aby sa dosiahlo ANSI/FCI 70 -}}}}}}} 2 trieda VI Zero Leake; Sedadlo s pružinou automaticky kompenzuje opotrebenie.
Fireproof & anti - static: Grafitové balenie tvorí sekundárne tesnenie počas požiaru; Vodivé pramene medzi stonkou, guľkou a telom ventilu zabezpečujú odpor menší alebo rovný 10 Ω.
Prevencia vyfukovania stoniek: spodná - namontovaná stonka s kapolnou reverznou - tesniaca štruktúra zabraňuje vyhadzovaniu stoniek, čo umožňuje výmenu online balenia.
Viac možností pripojenia: Prírubové konce sú v súlade s ASME B16.5, Butt - zvarové konce končí ASME B16.25 a závitové konce s ANSI B1.20.1 (NPT) na priamu inštaláciu potrubia.
Ľahká údržba: Dva - kus alebo tri - kusové dizajn umožňuje extrakciu lopty a sedadla bez demontáže potrubia; Rozšírená konštrukcia kapoty uľahčuje izoláciu a diaľkovú prevádzku.
Špecifikácia výrobkov
Hodnotenie tlaku: trieda 900lb
Body: A105
Ball: SS316
STEM: A182 F316
Sedadlo: Devlon
Štandardy
Dizajn a výroba: API 6D
Tvárou v tvár: ASME B16.10
Konce koncov: ASME B16.5
Test a kontrola: API 598
Kľúčové body výberu
1. Prevádzkové parametre: Určte materiál tela ventilu na základe média, teploty a tlaku. A105 je vhodný pre ne - korozívne alebo mierne korozívne médiá pracujúce pri - 29 stupňa až 425 stupňov. V prípade zemného plynu obsahujúceho H₂S vyberte verziu NACE MR0175 rezistentnú na síru. Na teploty pod -46 stupňa použite kovanú oceľ LF2.
2. Typ tesnenia: Pre čisté médiá pri teplote miestnosti vyberte PTFE alebo R - PTFE Soft Seals; V prípade média obsahujúcich častice alebo pri vysokých teplotách vyberte pevné tesnenia Stellite Metal.
3. Typ pripojenia: Pre vysoké - tlak, veľké - hlavné riadky s priemerom, vyberte Butt - zvarové konce; Pre oblasti, ktoré sú predmetom častej údržby, vyberte konce prírub; Pre malé - s priemerom šmyku - namontované zariadenie vyberte interné vlákna alebo zvary soketu.
4. Skontrolovanie:
- Manuál: rukoväť alebo prevodovka s kľúčovou dierkou, aby sa zabránilo náhodnej prevádzke;
- pneumatic: Double - pôsobenie alebo pružina - return, vybaveného solenoidným ventilom, filter - tlakový ventil a limitný prepínač;
- Electric: On - vypnuté alebo modulácie typu, explózia - dôkaz EXD IIC T6, IP68.
5. Ďalšie funkcie: Pre podzemnú inštaláciu sa musí predĺžiť stonka ventilu a ochranný kryt; Na prevádzku pary musí byť poskytnutá konzolňa rozptyľovania tepla; Pri obojsmernom tesnení by sa mala zvoliť štruktúra DIB-1.

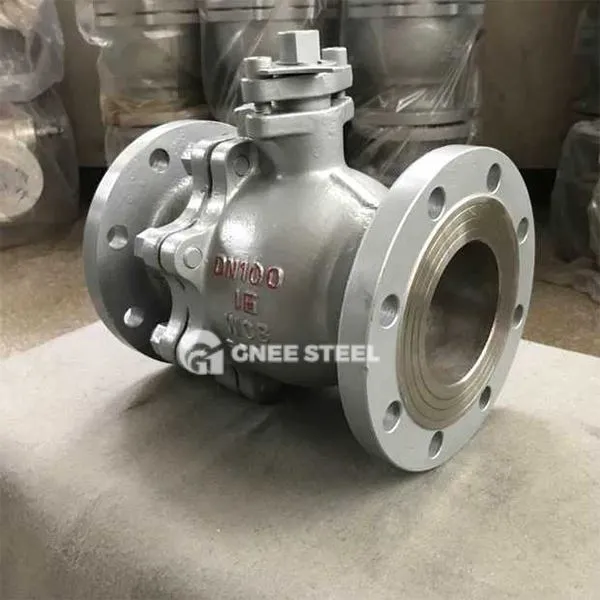

A105 guľový ventil
