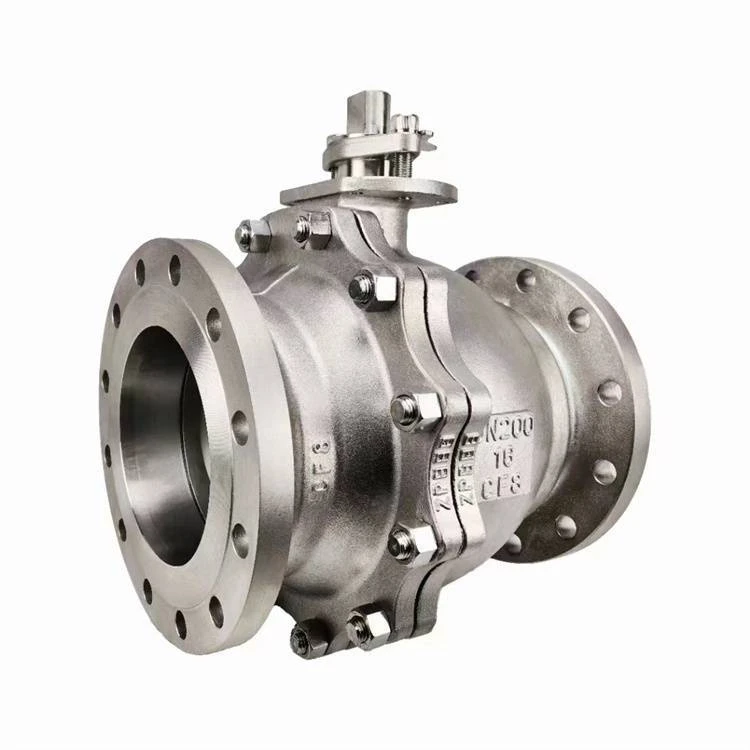

ASTM A351 CF8 Plávajúci guľový ventil

Materiálová analýza: ASTM A351 CF8

ASTM A351: Toto je štandardná špecifikácia stanovená Americkou spoločnosťou pre testovanie a materiály (ASTM).odliatky z austenitickej ocele pre tlakové-časti.

CF8: Ide o špecifickú triedu odliatku z nehrdzavejúcej ocele podľa normy ASTM A351.

Ekvivalencia: Ekvivalentná trieda pre výkovky alebo plechy jeAISI 304nehrdzavejúca oceľ.

Chemické zloženie: Primárne pozostáva z18% chróm (Cr)a8 % niklu (Ni).

Charakteristika: Ponúka vynikajúcu odolnosť proti korózii, vynikajúce mechanické vlastnosti a dobrú zvárateľnosť. Je vysoko odolný voči atmosférickej korózii, ako aj mnohým organickým a anorganickým chemikáliám.

Získajte najnovšie výrobné cenypre guľové ventily ASTM A351 CF8. Ušetrite na obstarávacích nákladoch ešte dnes!

Štrukturálna analýza: Plávajúca guľa

"Plávajúca guľa" označuje špecifickú metódu, ktorou je guľa zaistená a podopretá v tele ventilu.

Pracovný princíp: V tomto prevedení nie je guľa upevnená nosným hriadeľom (čapom). Namiesto toho sa „vznáša“ a drží na mieste pomocou dvoch elastických sediel ventilov.

Tesniaci mechanizmus: Keď je ventil v zatvorenej polohe a je vystavený tlaku média, tlak proti prúdu tlačí guľu mierne smerom k strane po prúde. To spôsobí, že guľa sa tesne pritlačí k sedlu po prúde, čím sa vytvorí spoľahlivé tesnenie (často označované ako efekt "tesnenia po prúde").

Vlastnosti: Štruktúra je jednoduchá a poskytuje vynikajúci tesniaci výkon. Keďže však tlakové zaťaženie na guľôčku je prenášané priamo na ventilové sedlá, plávajúce guľové ventily sú zvyčajne vhodné premalé až stredné veľkosti(napr. DN15–DN200) anízky až stredný tlakpodmienky, aby sa zabránilo nadmernému opotrebovaniu sedadiel.

Zoznam materiálov

Dizajnové štandardy

Dizajn a výroba: API 6D, ASME B16.34, BS 5351, ISO 17292

Rozmery-tvárou v tvár{1}: ASME B16.10, GB/T 12221

Prírubové pripojenie štandardné: ASME B16.5 (pre 24" a nižšie), EN 1092-1

Štandardné pripojenie-Weld (BW).: ASME B16.25

Kontrola a testovanie: API 598, API 6D

Požiarny-bezpečný dizajn: API 607 ​​/ API 6FA (voliteľná konfigurácia)

Technické vlastnosti

Dizajn plávajúcej gule: Guľôčka sa posúva pod tlakom média a pevne tlačí na sedlo po prúde, aby sa zabezpečilo tesné utesnenie.

Vyfúknuť-stopku dôkazu: Zabraňuje vysunutiu drieku z tela ventilu v prípade abnormálneho nárastu vnútorného tlaku.

Anti{0}}statické zariadenie: Pružiny sú inštalované medzi predstavcom/guľou a predstavcom/telesom, aby vybili statickú elektrinu a zabránili vzniku iskier.

Plný port / Redukovaný port: Konštrukcia s plným portom ponúka extrémne nízky odpor prietoku a uľahčuje manipuláciu.

ISO 5211 montážna podložka: Navrhnuté pre jednoduchú a priamu inštaláciu pneumatických alebo elektrických pohonov.

Uzamykacie zariadenie: Ventil je možné uzamknúť v úplne otvorenej alebo úplne zatvorenej polohe, aby sa zabránilo neoprávnenej alebo náhodnej prevádzke.

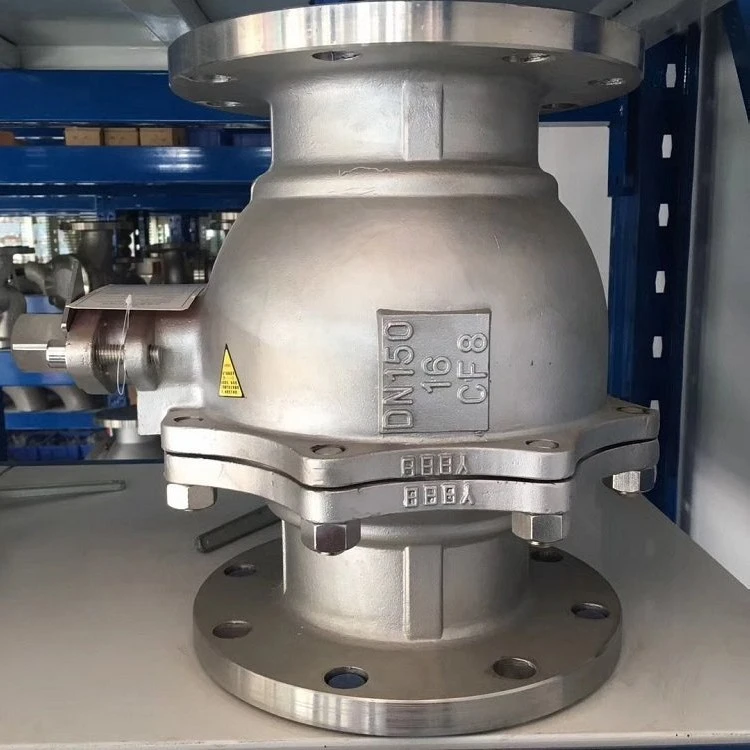

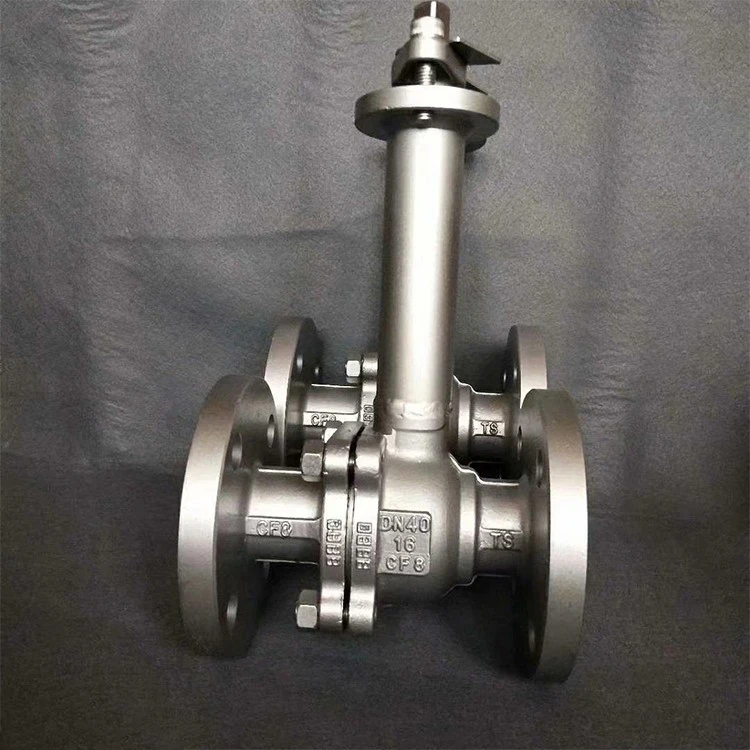

Továreň na plávajúci guľový ventil ASTM A351 CF8

FAQ

Čo je materiál ASTM A351 CF8?

ASTM A351 CF8 je austenitická nehrdzavejúca oceľ, ktorá sa používa na výrobu odliatkov obsahujúcich tlak-. Je široko používaný v priemyselných zariadeniach-ako sú ventily, príruby a potrubné armatúry-a je obzvlášť vhodný-pre aplikácie v korozívnych alebo-vysokoteplotných prostrediach.

Tento materiálový štandard bol vytvorený Americkou spoločnosťou pre testovanie a materiály (ASTM) a je formálne označený ako ASTM A351/A351M-Štandardná špecifikácia pre odliatky, austenitické, pre tlakové-časti obsahujúce. Jeho chemické zloženie a mechanické vlastnosti spĺňajú prísne priemyselné požiadavky. CF8 zodpovedá bežnej triede odlievania nehrdzavejúcej ocele 304, ponúka vynikajúcu odolnosť proti korózii, húževnatosť a zvárateľnosť.

Ako funguje plávajúci guľový ventil?

Plávajúci guľový ventil dosahuje jednosmerné utesnenie využitím tlaku média na pevné zatlačenie gule proti sedlu po prúde; jeho základný princíp činnosti sa spolieha na "plávajúci" stav gule v dutine ventilu. Otváranie a zatváranie vyžaduje iba otočenie drieku ventilu o 90 stupňov, čo ponúka jednoduchú obsluhu a extrémne nízky odpor prietoku.
