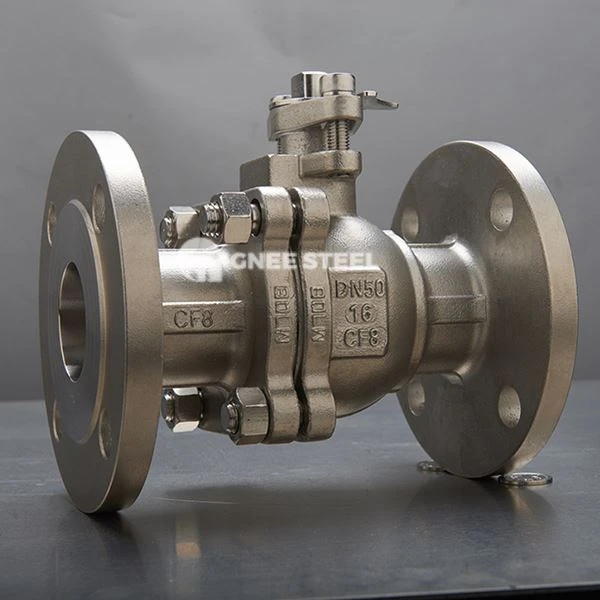

ASTM A351 CF8M Plávajúci guľový ventil je ventil priemyselnej{0}}triedy skonštruovaný s liate telo z nehrdzavejúcej ocele CF8M, široko používaný v aplikáciách s vysokou-koróziou, stredným{1}}až{2}}vysokým tlakom, ako je ropa a plyn, chemické spracovanie, výroba energie a námorné inžinierstvo. Jeho kľúčová vlastnosť spočíva v dizajne plávajúcej gule, kde sa guľa pod tlakom tekutiny mierne posúva, aby sa tesne pritlačila k sedlu po prúde, čím sa zabezpečí spoľahlivé jednosmerné tesnenie. Kompaktná konštrukcia a jednoduchá obsluha, je ideálna pre potrubné systémy s malým-až{6}}stredným priemerom.
Bez námahy si poradí so silnými kyslými a zásaditými médiami! ASTM A351 CF8M plávajúci guľový ventil, mimoriadne-dlhá životnosť.Kliknutím získate cenovú ponuku!
ASTM A351 CF8M plávajúci guľový ventil – tabuľka podrobných informácií
| Položka | Špecifikácia |
|---|---|
| Materiál tela | ASTM A351 CF8M (ekvivalent nehrdzavejúcej ocele 316) |
| Materiál lopty | ASTM A182 F316 / F304 |
| Materiál stonky | ASTM A182 F316 / F304 |
| Materiál sedadla | PTFE, RPTFE, PPL, kovové sedlo (voliteľné na základe servisných podmienok) |
| Ukončiť pripojenie | Prírubový, závitový (NPT/BSP), nástrčný zvar |
| Typ aktivácie | Manuálne (pákové), Pneumatické, Elektrické, Šnekové prevody |
| Rozsah teplôt | -29 stupňov ~ 200 stupňov (mäkké sedadlo); -29 stupňov ~ 500 stupňov (kovové sedadlo) |
| Použiteľné médiá | Voda, olej, plyn, korozívne kvapaliny, para atď. |
| Dizajnové štandardy | API 6D, API 608, ISO 17292 |
| Testovacie štandardy | API 598, ISO 5208 |
| Fire-Safe Compliance | Spĺňa API 607 / API 6FA (voliteľné) |
| Zabezpečenie kvality | 100% tlaková skúška pred odoslaním; Záruka 18 mesiacov alebo 12 mesiacov po inštalácii |
ASTM A351 CF8M Plávajúci guľový ventil – Tabuľka technických špecifikácií
| Parameter | Rozsah |
|---|---|
| Nominálna veľkosť | 1/4" ~ 4" (DN8 ~ DN100) |
| Hodnotenie tlaku | 150 LB, 300 LB, 600 LB, 1 000 WOG, PN64 ~ PN160 |
| Štruktúra tela | 1PC, 2PC, 3PC (jeden-kus, dva-kusy, tri-kusy) |
| Prietoková dráha | Full Bore alebo Reduced Bore |
| Prevádzkový krútiaci moment | Nízky krútiaci moment vďaka samo{0}}konštrukcii sedadla |
| Úroveň tesnenia | Bublinkové{0}}tesnenie, až do ISO 5208 Trieda VI (plyn) |
| Platné normy | API 6D, ASME B16.34, ASME B16.10, ASME B16.5 |
| Ukončiť pripojenie tváre | ASME B16.5 (príruba), ASME B16.11 (závitový zvar), NPT/BSP závit |
ASTM A351 CF8M Plávajúci guľový ventil – Tabuľka noriem produktu
| Štandardný typ | Štandard č. | Popis |
|---|---|---|
| Materiálový štandard | ASTM A351 CF8M | Špecifikuje chemické zloženie a mechanické vlastnosti liatej nehrdzavejúcej ocele |
| Dizajnové štandardy | API 6D | Konštrukčný a výrobný štandard pre potrubné ventily |
| API 608 | Vyhradený štandard pre kovové guľové kohúty-s malým otvorom | |
| ISO 17292 | Všeobecná medzinárodná norma pre kovové guľové ventily | |
| Rozmer-tvárou v tvár{1} | ASME B16.10 | Definuje konštrukčnú dĺžku ventilov |
| Prírubové pripojenie | ASME B16.5 / B16.47 | Rozmery prírub a štandardy obkladov |
| Butt-Zvarový koniec | ASME B16.25 | Štandardné pre spoje-na tupo zvarové konce |
| Testovacie štandardy | API 598 | Štandard pre kontrolu a testovanie ventilov |
| ISO 5208 | Štandardný test výkonu priemyselného tesnenia ventilov | |
| Skúška ohňom | API 607 | Test požiarnej bezpečnosti pre guľové ventily s mäkkým{0}}sedlom |
| API 6FA | Prísnejší štandard požiarnej skúšky |
ASTM A351 CF8M Plávajúci guľový ventil – Vlastnosti produktu
Vysoká{0}}pevnosť proti korózii-karosérie: Vyrobené z odliatku ASTM A351 CF8M, ekvivalentného nerezovej oceli 316, ponúka vynikajúcu odolnosť voči korózii chloridovým napätím a jamkovej korózii-ideálne pre morskú vodu a kyslé prostredie.
Dizajn plávajúcej lopty: Guľa sa pod tlakom mierne pohybuje, aby sa pritlačila k sedlu po prúde, čím sa zvyšuje spoľahlivosť tesnenia, najmä pri jednosmerných aplikáciách.
Samokompenzačné elastické sedadlo: Zaisťuje utesnenie pri nízkom tlaku prostredníctvom predpätia-a automaticky kompenzuje pri vysokom tlaku pre stabilný výkon vo všetkých tlakových rozsahoch.
Požiarna-bezpečná štruktúra: Záložné tesnenie kov-na{1}}kov zostáva funkčné aj po vystavení požiaru, čím sa minimalizuje únik; vyhovuje API 607.
Viaceré možnosti aktivácie: Kompatibilné s ručnými, pneumatickými, elektrickými a závitovkovými pohonmi, vhodné pre automatizované riadiace systémy.
K dispozícii možnosť úplného vyvŕtania: Znižuje prietokový odpor a podporuje operácie spojené s odstraňovaním potrubí.
Podpora prispôsobenia OEM: Môže byť označený ako DMS, POWELL atď. a prispôsobený pre ne-štandardné prevádzkové podmienky.

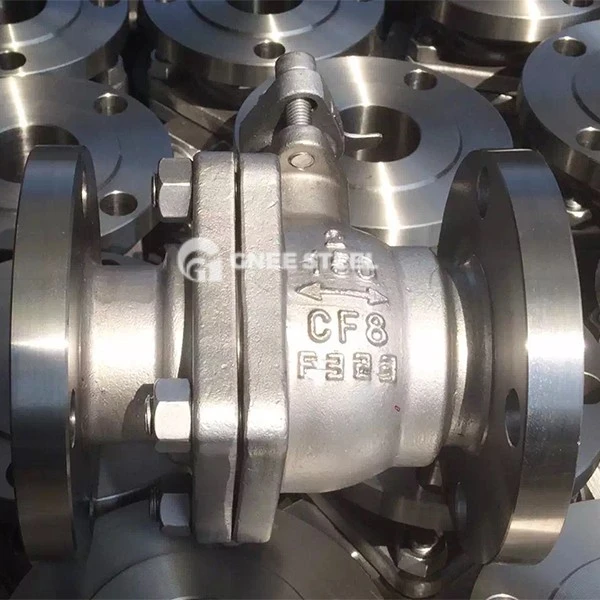

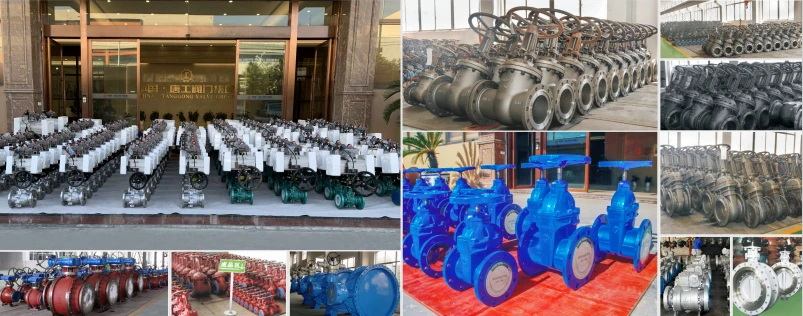

GNEE A351 CF8M Továreň na plávajúci guľový ventil
FAQ
Čo je aplávajúci guľový ventil
Plávajúci guľový ventil je typ ventilu, v ktorom guľa nemá pevnú oporu hriadeľa a môže spôsobiť malý posun pod pôsobením stredného tlaku, aby sa pritlačil na sedlo ventilu po prúde, aby sa dosiahlo tesnenie. Patrí k jednostrannej{1}}štruktúre núteného tesnenia a vyznačuje sa jednoduchou štruktúrou, spoľahlivým tesnením, nízkym prietokovým odporom a rýchlym otváraním a zatváraním. Je široko používaný v strednotlakových a nízkotlakových priemyselných potrubných systémoch, ako je ropa, chemikálie, zemný plyn, energia a úprava vody.
Aký je rozdiel medzi guľovým ventilom a plavákovým guľovým ventilom
Guľové ventily riadia prietok tekutiny otáčaním guľôčky, používané predovšetkým na oddeľovanie alebo distribúciu médií v potrubiach; zatiaľ čo plavákové ventily automaticky otvárajú a zatvárajú ventil pomocou plaváka, ktorý stúpa a klesá s hladinou kvapaliny, ich hlavnou funkciou je automatická kontrola hladiny v nádobách, ako sú vodné nádrže.
Ich pracovné princípy a aplikačné scenáre sú úplne odlišné. Guľové ventily sú manuálne alebo automatické riadiace ventily, zatiaľ čo plavákové ventily sú samonivelačné zariadenia založené na princípe vztlaku.
