Uzáver guľového ventilu na zváranie na tupo je guľový, spolieha sa na guľu okolo stredovej čiary telesa ventilu pri otáčaní o 90 stupňov, aby sa dosiahol otvorenie, zatvorenie ventilu. Priamy guľový ventil v potrubí sa používa hlavne na odrezanie média. Konštrukčné formy sú dvojdielne a trojdielne, metódy zvárania na tupo sú zváranie hrdlom, úkosové zváranie, ploché. Guľový ventil na zváranie na tupo je nový typ širokého ventilu, ktorý sa v posledných rokoch bežne používa, tento široký môže byť inštalovaný horizontálne alebo vertikálne.
Špecifikácia plávajúceho guľového ventilu na zváranie na tupo
Hodnotenie pary: 150 PSI WSP
Dizajn drieku odolný proti vyfúknutiu
Telo: ASTM A351 Gr.CF8M, WCB na želanie
Lopta: SS316 alebo SS304
Predstavec: SS 316 alebo SS304
Sedadlo: PTFE ako štandard, vysoko výkonné opracované sedadlo ako voliteľné príslušenstvo
Guľové ventily zvárané na tupo: ASME B 16. 25,
Objímkové zvárané guľové ventily: Mfg
Pracovný tlak: 1000 PSI
Teplotný rozsah: -20 stupeň až 450 stupňov F
TESTOVACÍ ŠTANDARD: API598, EN12266 a ISO5208

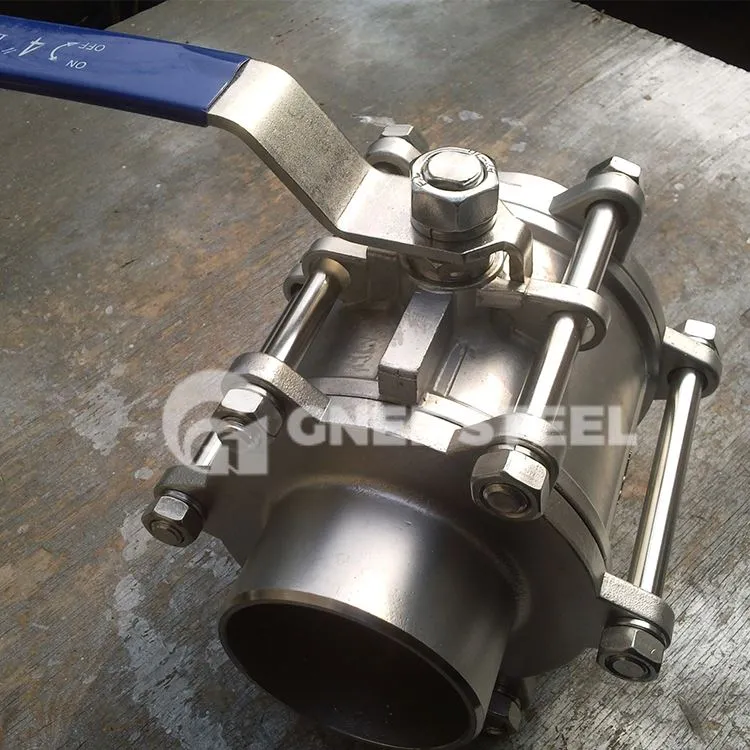

tupý zvar guľového ventilu
Výkonný štandard guľového ventilu na zváranie na tupo
1, Dizajn a výroba: GB12237, API608, API 6D, JPI 7S-48, BS5351, DIN3357.
2, veľkosť príruby: JB/T74 ~ 90 (JB74 ~ 90), GB9112 ~ 9131, HGJ44 ~ 76, SH3406, ANSI B16.5, JIS B2212 ~ 2214, NF E29-211, DIN2543.
3, dĺžka štruktúry: GB12221-89, ANSI B16.10, JIS B2002, NF E29-305, DIN3202.
4, Kontrola hlavného testu: JB/T 9092, API 598.
