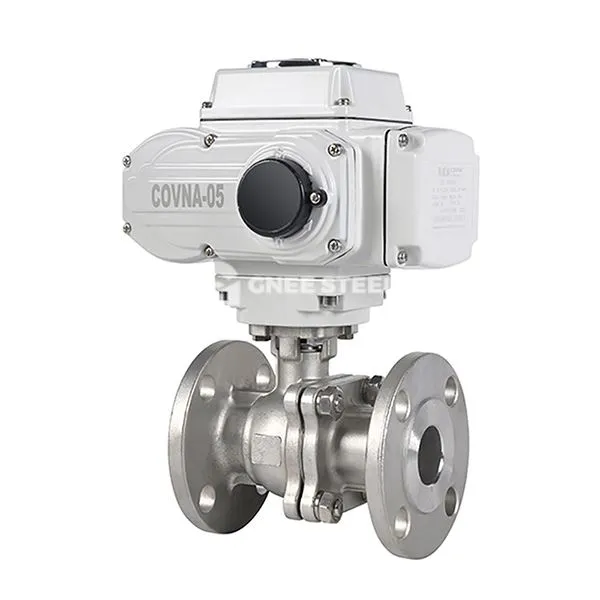

Elektrický prírubový guľový ventil Popis
Elektrický prírubový guľový ventil je automatizovaný regulačný ventil zložený z elektrického pohonu a guľového ventilu pripojeného k prírube. Poháňa loptu na otáčanie 90 stupňov prijímaním elektrického signálu na dosiahnutie rýchleho otvárania a zatvárania alebo regulácie toku potrubných médií. Jeho základné funkcie zahŕňajú:
Diaľkové ovládanie: Vhodné pre priemyselné scenáre, ktoré vyžadujú automatizovanú prevádzku (napríklad ropné a chemické potrubia), podporuje 4-20 MA signálny vstup a 220V napájací disk.
Spravodlivé tesnenie: Štruktúra mäkkého tesnenia (PTFE) alebo tvrdé tesnenie (kov a kov) spĺňa potreby rôznych médií a úroveň úniku dosiahne úroveň ANSI VI.
Konštrukčné a konštrukčné prvky
Telo a materiály ventilu:
Teleso ventilu je vyrobené z kovanej uhlíkovej ocele, nehrdzavejúcej ocele alebo zliatiny (napríklad WCB, 304/316), prírubové spojenie je v súlade s GB/ANSI/DIN štandardmi a tlakový odpor dosahuje PN 16- pn63 (1.
Povrch lopty sa postrieka karbidom (ako je karbid volfrámu) a konštrukcia celého otvoru znižuje odolnosť proti prietoku a strata tlaku je nižšia ako strata bránových ventilov rovnakých špecifikácií.
Ovládač:
Vybavené elektrickými ovládačmi GT, DSR alebo DKJ Series, vstavaným servomorámovým systémom, typom riadenia typu spínača alebo reguláciou a krytmi rozsahu krútiaceho momentu 50-2000 n · m.
Štruktúra priameho pohonu zjednodušuje inštaláciu, má krátku dobu odozvy (zvyčajne menej ako 15 sekúnd) a je vhodná na časté otváracie a zatváracie scenáre.
Tesnenie a bezpečnosť:
Dizajn pečate: Ventil stonka prijíma balenie PTFE a O-krúžok pre dvojité tesnenie a sedadlo ventilu kompenzuje opotrebovanie cez pružinové predpätie, aby sa zabezpečilo dlhodobé tesnenie.
POREPORT ADOPORPOR ADPOROF: Ovládanie: Ovládač spĺňa štandard explózie explózie exdⅱBT4 a dizajn tela pre zhrubnutý ventil môže vydržať extrémne teploty od -29 do 450 stupňov.
Špecifikácia elektrického prírubového guľového ventilu
|
Nominálny priemer DN (mm)
|
Dn 15- dn200
|
|
Nominálny tlak
|
Pn1. 0/1.6/2,5/4. 0/6.4mpa
|
|
Uplatniteľné médium
|
Kyselina voda/ropa/kyselina dusičná/kyselina octová/kalky/viskozita tekutina atď.
|
|
Vhodná teplota
|
-40 Stupeň -+80 Stupeň (ptfe/ppl tesnenie) -40 Stupeň -+350 (kovové tesnenie)
|
|
Únik
|
Vhodné pre štandard ANSI B16.104
|
|
Rotačný uhol
|
90 stupňov
|
|
Telesný materiál
|
WBC, 304, 316
|
|
Materiál na sedenie
|
PTFE (Nornal Temp), špeciálna ppl (vysoká teplota), kovové tesnenie (vysoká teplota)
|
elektrický guľový ventil
výberové návrhy:
Corozívne médiá: Preferujte 316L tela ventilu z nehrdzavejúcej ocele + štruktúra tvrdého tesnenia (séria Q941Y-P).
Scenáre vysokej tlaku: Vyberte telo kovaných ventilov (napríklad A105) + trieda 600 alebo nad prírubovým dizajnom.
Regulačné požiadavky: Konfigurujte proporcionálny elektrický ovládač (napríklad séria PSQ), Support 0-90 Lineárne nastavenie stupňa.
Žiadosti
Pettrochemický priemysel: Núdzové vypnutie rafinérskych potrubí, distribúcia surovín reaktorov.
Energia a výkon: regulácia parných systémov tepelných elektrární, kontrola chladiacej vody v jadrových elektrárňach.
Engineering Engineering: Corozívne médium čistiacich prostriedkov na čistenie odpadových vôd, regulácia prietoku systémov desulfurizácie plynov z čalúnenia.
