Lemované guľôčkové ventily opis
Ball guľový ventil prírubového trunnionu je ventil, v ktorom je otváracia a uzatváracia časť (guľa) poháňaná stonkou ventilu a otáča sa okolo osi ventilového stonky. Tento ventil sa zvyčajne používa na reguláciu prietoku tekutiny v potrubí a môže sa otvoriť alebo uzavrieť otáčaním 90 stupňov.
Main štruktúra
Valve Body and Ball: Telo ventilu je väčšinou vyrobené z liatej ocele (WCB), nehrdzavejúcej ocele (304/316L) alebo kovanej ocele a povrch gule je tvrdá zliatina, aby sa zvýšila odolnosť proti opotrebeniu.
Guľa je pripevnená horným a dolným ložiskom, aby sa zabránilo tlaku stredného tlaku, aby sa lopta pohybovala a znížila prevádzkový krútiaci moment.
Zohľadnenie komponentov:
Dizajn sedadla ventilu: Dve nezávislé sedadlá ventilu sa nachádzajú na oboch stranách lopty, ktoré podporujú obojsmerné tesnenie a strednú izoláciu.
PREOPRUDY STRUKTY: V prípade požiaru tvorí ohnivý tesniaci krúžok kovové tesnenie s guľou, ktorá je v súlade so štandardom API 607.
Špecifikácia guľôčkových ventilov namontovaných na brunnion
|
Aplikácia
|
Všeobecný
|
|
Moc
|
Manuál
|
|
Štruktúra
|
Loptička
|
|
Prispôsobená podpora
|
OEM
|
|
Veľkosť prístavu
|
norma
|
|
Číslo modelu
|
Q41f -150 lb
|
|
Teplota médií
|
Normálna teplota
|
|
Médium
|
Plyn
|
|
Norma
|
Národný štandard
|
|
Ústretový
|
Normálny
|
|
Formulár pripojenia
|
Príruba
|
|
Médium
|
Voda, plyn, ropa atď.
|
|
Záruka
|
1 rok
|
|
Telesný materiál
|
CF8
|
|
Režim pohonu
|
Manuál
|
|
Úroveň
|
PN16 PN25 PN40 PN64
|
|
Materiál na sedenie ventilu
|
Ptfe
|
|
Teplota
|
-196 Stupeň -600
|

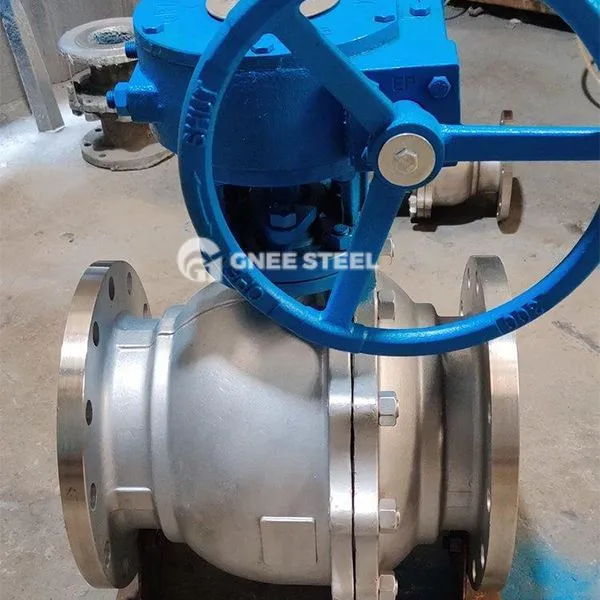

Guľôčkové guľové ventily namontované
Žiadosti
Potrubia na dlhé vzdialenosti: ropa a plynové potrubia s veľkým priemerom (DN 600+), vodné potrubia, vhodné pre vysokotlakové prostredia nad triedou 600.
Petrochemické: vysokotlakové reaktory, vysokoteplotné parné potrubia a kontrola korozívnych médií.
Priemyselné vybavenie: systémy kotla, potrubia na prepravu kalu a požiarnu ochranu obsahujúcu častice.
Odporúčania výberu a údržby
Výberové body
Uprednostňuje sa vysokotlakové scenáre: Kované teleso oceľového ventilu + tvrdé tesnenie (napríklad zliatinu Stellite).
Corozívne médium: 316L Body z nehrdzavejúcej ocele + Fluororubber tesniaci krúžok.
Požiadavky na ochranu proti požiaru: Návrh prsteňa proti požiaru musí byť v súlade s normami API 607.
Odporúčania údržby
Pravidelné mazanie: Vložte vysokoteplotný tuk do stonky ventilu a ložiská každých 6 mesiacov, aby sa zabránilo zaseknutiu.
Detekcia tesnenia: Skontrolujte opotrebovanie ventilového sedadla každý rok za vysokých tlakových podmienok a včas vymeňte pružinový alebo tesniaci krúžok.
