Plne zváraný guľový ventil

Plne zváraný guľový ventil je vysoko výkonný ventil so všetkými časťami spojenými zváraním, jeho telo prijíma integrálnu zvánutú štruktúru, žiadne exponované vlákna alebo príruby, ktoré eliminuje riziko vonkajšieho úniku a jeho základnou funkciou je kontrolovať otváranie a zatváranie potrubných tekutín a regulácie.

Štrukturálne komponenty

• Telo ventilu: Zvárané z oceľového potrubia ako celku, aby sa zabezpečila konštrukčná integrita a tesnenie.
• Lopta: Komponenty otvárania a zatvárania jadra, povrch zrkadlového leštenia, aby sa znížilo trenie.
• Ventilové sedadlo: Zvyčajne kov a polymér (napríklad PTFE) kompozitný tesniaci krúžok, s pružinou, aby sa zvýšila adaptabilita tesnenia.
• STEM: Dvojitá konštrukcia tesnenia O-krúžku, pripojenie vodiča k loptičke, otáča sa 90 stupňov, aby sa počas prevádzky otvorila a zatvorila.
• Pomocné komponenty: obmedzovače, tesnenia, jarné komponenty, antistatické zariadenia atď.

bežne používané materiály

• Teleso ventilu: uhlíková oceľ (ST37, A 106- b), nehrdzavejúca oceľ (304/316).
• Lopta: Nerezová oceľ 304/316, časť povrchového niklového pokovovania na zvýšenie odolnosti proti korózii.
• Sedadlo ventilu: Kovová matrica vykladaná PTFE, RTFE, nylon a ďalšie polymérne tesniace materiály.
• Ventil stonky a ložisko: zliatinový materiál + PTFE povlaky, so samovražejúcimi schopnosťami.

• Priemer nominálneho priemeru: pokrytie malého a stredného priemeru do potrubí s veľkým priemerom, bežne DN 50- DN1200.
• Nominálny tlak: Až 42 mPa, prispôsobenie sa vysokotlakovému prostrediu.
• Pripojenie: All zváraná štruktúra, bez príruby alebo závitového rozhrania.
• Použiteľná teplota: -196 Stupeň -+550 (v závislosti od tesniaceho materiálu).
• Režim jazdy: manuálne, elektrické, pneumatické, hydraulické, podporné ovládanie diaľkovej automatizácie.

Výhody výkonnosti

• Dizajn bez úvodu: integrálna zváraná štruktúra eliminuje vonkajšie únikové body, vhodné pre horľavé a výbušné médiá.
• Spoľahlivé tesnenie: Kovové a polymérne kompozitné sedadlo ventilu sa môže prispôsobiť zmenám tlaku a teploty, čo udržiava dlhodobú tesnosť.
• Odolnosť proti korózii a opotrebeniu: Sedadlo guľôčkovej guľky z nehrdzavejúcej ocele a karbidového ventilu na predĺženie životnosti, prispôsobenie sa médiu obsahujúcim častice.
• Flexibilná prevádzka: Otváranie a zatváranie rotácie 90 stupňov, nízky krútiaci moment, podpora rýchlej reakcie a riadenia automatizácie.
• Požiarna bezpečnosť: Tesnenie grafitov a kovová tesniaca konštrukcia v požiari si stále môžu udržiavať tesnenie.

Aplikačný priemysel

• Energetický priemysel: ropa, potrubia na dlhé vzdialenosti zemného plynu a inštalácie vrtov, splyňovanie uhlia/skvapalníctvo.
• Chemický priemysel: Kontrola dopravy silných korozívnych médií (ako je kyselina, alkali).
• Ochrana obce a životného prostredia: sieť na vykurovanie potrubia, systém čistenia odpadových vôd.
• Výkon a metalurgia: Parné potrubie s vysokou teplotou, priemyselný prenos plynu.

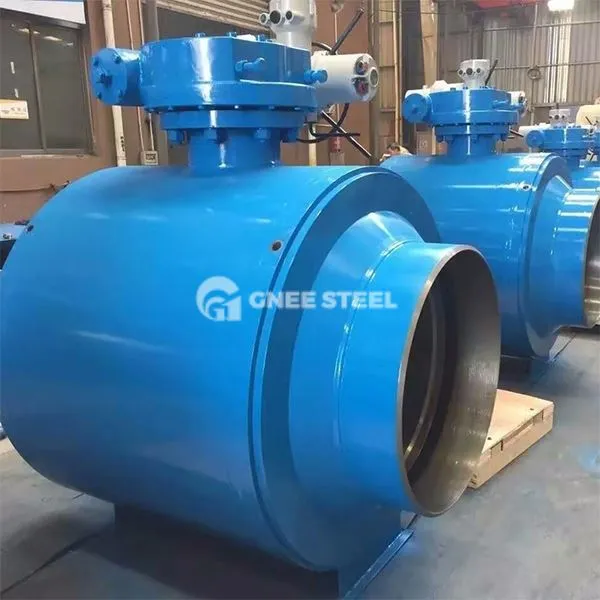

GNEE Plne zváraný guľový ventil



Plne zváraný guľový ventil

Plne zváraný guľový ventil

Plne zváraný guľový ventil
