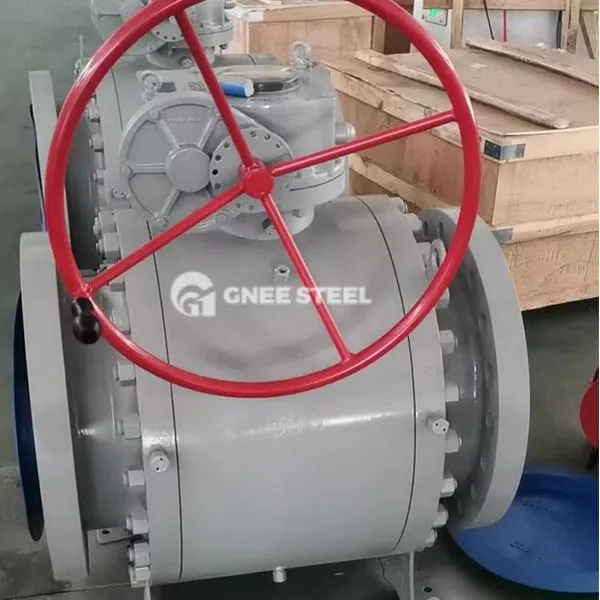

Opis guľôčkového ventilu ovládaného prevodovým stupňom
Guľový ventil poháňaný prevodom je typ guľového ventilu, ktorý dosahuje vysoký krútiaci moment mechanizmom redukcie prevodových stupňov a používa sa hlavne na otváranie a zatváranie riadenia v pracovných podmienkach s veľkým priemerom alebo vysokotlakom. Medzi jeho základné vlastnosti patrí:
Mechanizmus redukcie prevodového stupňa: Prijatie červového prevodového stupňa alebo planétového zariadenia, manuálna prevádzková sila sa zníži o 50%-80%;
Prispôsobenie veľkého priemeru: Vhodné pre potrubné systémy nad DN300, s maximálnym momentom prenášajúcou kapacitu až do 5 000 N-m;
Zvárala štruktúra: Telo ventilu neplánuje žiadny proces zvárania úniku, ktorý je vhodný na zakopané alebo vysoko rizikové médiá (ako je skvapalnený zemný plyn, ropa a plyn obsahujúci síry a plyn).
Štruktúra
| podzškáriky | Technické vlastnosti |
|---|---|
| teleso ventilu | Uhlíková oceľ/nerezová oceľ všestranná konštrukcia, oheň a dizajn proti výbuchu (API 607 súlad) |
| prevodovky | Pomer prenosu červov 10: 1-30: 1, ošetrenie povrchového tvrdenia (HRC väčšie alebo rovné 55) |
| Lopta a sedadlo | Dizajn úplného otvoru s kovovým tvrdým tesnením (prekrytie zliatiny stellitovej zliatiny) pre teploty až do 450 stupňov. |
| rozhranie ovládača | Štandardizovaná matrica a výstup tenonu (ISO 5211) pre elektrické, pneumatické alebo hydraulické ovládače. |
Špecifikácia guľového ventilu ovládaného prevodovým stupňom
|
položka |
hodnota |
|
Štruktúra |
Loptička |
|
Aplikácia |
Všeobecný |
|
Miesto pôvodu |
Čína |
|
Henan |
|
|
Moc |
Manuál |
|
Prispôsobená podpora |
OEM |
|
Veľkosť prístavu |
Dn 15- dn700 |
|
Záruka |
1 roky |
|
Teplota médií |
Vysoká teplota |
|
Značka |
Gener |
|
Médium |
Plyn |
guľový ventil
Technické výhody
Nízko prevádzkový krútiaci moment
Mechanizmus redukcie červov robí silu otvárania a zatvárania ručného kolesa DN600 ventilu menej ako 150 N (bežná prevádzka rukoväte je väčšia alebo rovná 800 N);
Konštrukcia
Plne zvárané teleso ventilu + dvojité balenie tesnenia (flexibilný grafit + načítané pružiny), rýchlosť úniku nižšia alebo rovná rýchlosti ASO 5208 A;
Údržba dlhej životnosti
Grease prevodovky môže udržiavať 10 rokov bez údržby, život tesnenia sedadla ventilu väčší alebo rovný 5 000 otvárací a zatváracích cyklov.
Žiadosti
Potrubia na dlhé ropy a plyn: Priama inštalácia pohrebiska plne zváraného tela ventilu na kontrolu prenosu zemného plynu/ropy (konštrukčný tlak väčší alebo rovný triede 600);
LNG SKLADOVANIE A PREPRAVNÝ SYSTÉM: Stabilná prevádzka v rámci -162 pracovných podmienok s nízkou teplotou, prispôsobené BS 6364 Standard;
Sieť vykurovania mesta: DN1200 Full Bore Ventil, aby sa dosiahol rýchly medzník parných médií, otváranie a zatváracia doba kratšia ako 30 sekúnd.
