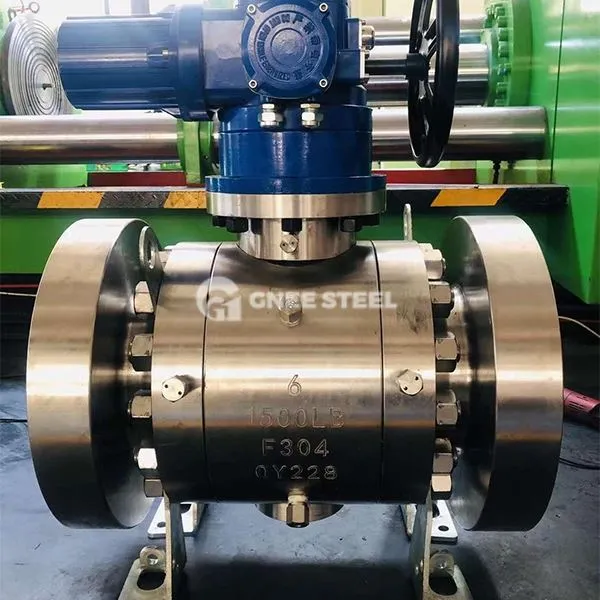

Vysokotlakový guľový ventil

Vysokotlakový kovaný guľový ventil je typ guľového ventilu vyrábaného procesom kovania, prostredníctvom formovania vysokej teploty a vysokotlakového kovania, aby sa zvýšila hustota a pevnosť materiálu, je vhodný na otváranie a zatváranie vysokotlakových potrubných systémov, ako je ropa, zemný plyn, regulácia prietoku a izolácia média.

Zloženie štruktúry

• Telo a kapota:

Kované oceľové materiály (napríklad ASTM A105, F316), konštrukcia rozdelenej štruktúry trojlôdy, ľahko rozobrali a udržiavali.
Dizajn proti ohnivej štruktúre, extrémna vysoká teplota môže stále udržiavať tesniaci výkon.

• Lopta a sedadlo:

Povrch gule je zrkadlové leštené, konštrukcia úplného otvoru (odolnosť proti prietoku v blízkosti rovného potrubia), vyrobená z nehrdzavejúcej ocele alebo tvrdej zliatiny.
Sedadlo ventilu prijíma kovové tvrdé tesnenie (zliatinu na báze niklu) alebo mäkké tesnenie (PTFE), ktoré sa prispôsobuje vysokotlakovej, vysokej teplote alebo korozívnym médiám.

• Ventil stonky a ovládač:

Spodná namontovaná antidisengažovacia stonka ventilu, inverzná konštrukcia tesnenia, aby sa zabránilo úniku média.
Podporujte manuálne prevody červov, pneumatické, elektrické alebo kvapalinové prepojenie.

Nominálny priemer (DN)

• Štandardný rozsah: DN15 ~ DN200 (niektoré modely podporujú veľký priemer DN50 ~ DN1200)
• Bežné špecifikácie: 1/4 palca ~ 2 palce (zodpovedajúce DN6 ~ DN50)

tlaková úroveň

Nominálny tlak (PN):

• Konvenčné modely: PN10.0 ~ PN32.0MPA (niektoré do 42 MPa)
• Americká štandardná trieda: ANSI 600, 900, 1500 libier.
• Pracovný tlak: najvyššia podpora 207bar (asi 21 MPA)

metóda pripojenia

• Závitové pripojenie: NPT, BSPT, DIN a ďalšie štandardné vlákna
• Príruba: Štandardná príruba alebo zväčšená príruba (keď je úplne v plášťu)
• Pripojenie zvárania / ferrule: Pre scenáre s vysokým tlakom s malým priemerom (napríklad DN15 ~ DN50)

Použiteľná teplota a médium

Teplotný rozsah: -29 stupňov ~ 550 stupňov (konvenčné modely pre -20 stupňov ~ 232 stupňov)
Použiteľné médium:

• Všeobecný typ: Voda, para, olej, zemný plyn
• Špeciálny typ: Kalu obsahujúca tuhé častice, korozívne plyny/kvapaliny (musia zodpovedať nehrdzavejúcej ocele alebo materiálu z karbidu)

Parametre štruktúry a konštrukcie

• Materiál tela ventilu:

Uhlíková oceľ (ASTM A105), nehrdzavejúca oceľ (304/316), kovaná oceľ

• Formulár tesnenia:

Mäkké tesnenie: zosilnený polytetrafluóretylén (PTFE / PEEK), teplota menšia alebo rovná 232 stupňov C
Kovové tesnenie: zliatina na báze niklu alebo tvrdý povlak, vysoký teplota / vysoký tlak odpor

• Metóda jazdy:

Manuálne (červové zariadenie/rukoväť), pneumatické, elektrické

charakteristiky tvaru a inštalácie

• Návrh prietokovej cesty: Plný priemerom (odporový odpor v blízkosti priameho potrubia) alebo znížená (pre malé riadenie prietoku)
• Dĺžka štruktúry: Podľa rôznych priemeru je rozsah 90 mm ~ 530 mm (napríklad DN15 zodpovedá 90 mm, DN200 zodpovedá 530 mm)
• Ohnivý dizajn: Konštrukcia anti-detachmentu ventilu, kovová pečiatka odolná voči redundancii.



Gene vysokotlakový kovaný guľový ventil



Funkcie a výhody

• Vysoká sila a spoľahlivosť:

Proces kovania zvyšuje pevnosť v ťahu a odolnosť materiálu nárazu, ktorý je vhodný pre vysokotlakové prostredia nad 42 MPa.
Ohnivý a protichodný dizajn, bezpečná prevádzka za extrémnych pracovných podmienok.

• Vynikajúci tesniaci výkon:

Štruktúra dvojitého tesniaceho povrchu (kov-kov/mäkké tesnenie), Na dosiahnutie nulového úniku je možné použiť aj vákuový systém.
Tesniaca plocha je odolná voči erózii a po dlhodobom používaní udržiava vysoký tesniaci výkon.

• Pohodlie a hospodárstvo:

Rýchle otvorenie a zatváranie otáčaním 90 stupňov, nízkym prevádzkovým krútiacim momentom a diaľkovým ovládaním.
Odolnosť proti prietoku je veľmi malý, znižuje spotrebu energie; Náklady na údržbu sú nižšie ako ventily brány alebo zemegule.

Žiadosti

• Prenos energie: ropa, plynovod na diaľku zemného plynu a systém mestského plynu.
• Chemická a elektrická energia: vysokotlaková para, kyslé a alkalické médium a vysokoteplotná cirkulujúca voda.
• Špeciálne pracovné podmienky: kyslík, peroxid vodíka, etylén a ďalšie potrubie nebezpečných médií.

• Stredná prispôsobivosť: Jediný typ ventilu, ktorý môže súčasne spĺňať vysoký tlak, vysokú teplotu, silnú koróziu a reguláciu nebezpečných médií.
• Dizajn s dlhou životnosťou: Odolnosť proti únave materiálu, rezistencia na tesniacu štruktúru, zníženie frekvencie výmeny.
• Bezpečnosť: Oheň, výbuch a protichodné charakteristiky v súlade s vysokorizikovými bezpečnostnými normami v priemysle.
