vysokotlakové guľôčkové ventily z nehrdzavejúcej ocele Opis
Guľový ventil z nehrdzavejúcej ocele vysokej tlaku je ventil z nehrdzavejúcej ocele a je navrhnutý pre vysokotlakové pracovné podmienky. Môže odrezať médium alebo regulovať prietok otočením lopty o 90 stupňov. Rozsah tlaku je zvyčajne 16-500 MPA. Jeho základné funkcie zahŕňajú:
Preaff/Regulation: Dizajn s plným otvorom môže úplne blokovať tekutinu alebo upraviť prietok, ktorý je vhodný pre vysokotlakové potrubia, ako je ropný a chemický priemysel;
Multi-smerovacie riadenie: Trojsmerná štruktúra (typ T-typu/L) podporuje prepínanie strednej odklonu, sútoku alebo smeru toku.
Základná štruktúra a technické parametre
Kody a materiál ventilu
MATERIÁLNA VENTILOVÝ MATERIÁL: Hlavne 304, 316, 316L z nehrdzavejúcej ocele so silným odporom korózie; Duplexová oceľ (2205/2507) alebo zliatina Hastelloy je možné vybrať pre extrémne pracovné podmienky s tlakovým odporom 500 mPa.
Connection Method: Príruba alebo závitové pripojenie, priemer DN 15-300 mm, v súlade s normami GB/T9113 alebo ASME B16.5. Systém na uloženie
Soft Seal: PTFE alebo ppl ventilové sedadlo, teplotný odpor -196 Stupeň ~ 180 stupňov, nulové únik (úroveň úniku ANSI VI);
Hard tesnenie: Stellite 6 opláštenie, teplotný odpor 450 stupňov /odolnosť proti tlaku 25 MPa, vhodný pre paru, silné kyseliny a iné médiá.
Drive režim
Manual: rukoväť zliatiny zinku alebo pohon turbíny, prevádzkový krútiaci moment menší alebo rovný 50n · m;
Pneumatic/Electric: Rýchlosť odozvy menšia alebo rovná 0. 05 sekúnd, podporujte integráciu diaľkového ovládania a automatizácie.
Špecifikácia guľôčkových ventilov z nehrdzavejúcej ocele s vysokým tlakom
| Parameter | Indikátor | Príslušné štandardy |
|---|---|---|
| Vydržať úroveň napätia | 16-500 MPA | API 6D/GB1223758 |
| Pracovná teplota | -196 Stupeň ~ 550 stupňov | ANSI B16.3478 |
| tok kapacity | Hodnota CV väčšia alebo rovná 210 (DN50 Celý otvor) | ISO 520815 |
| služba | Väčšie alebo rovné 100, 000 otváracie a uzatváracie cykly | API 59868 |

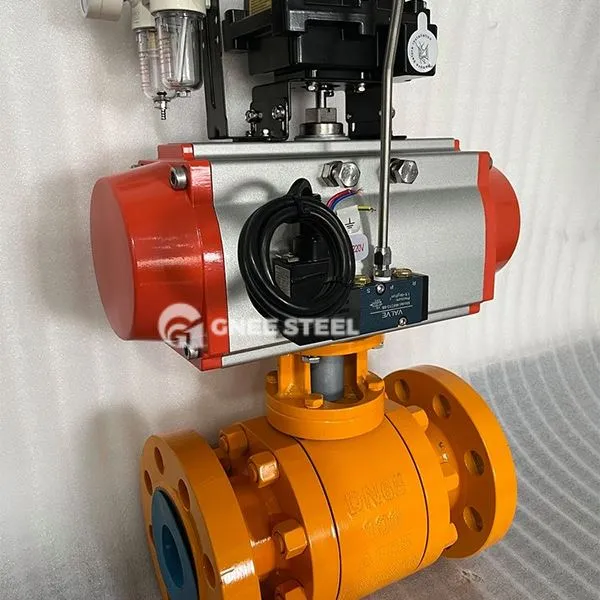

vysokotlakové guľôčkové ventily z nehrdzavejúcej ocele
Žiadosti
PTELEUM a zemný plyn:
Vysokotlaková medzná hranica ropného a plynového vrtu (napríklad Q41F -160 p telesa ventilu), odolná voči sulfidovej korózii;
Chemický proces:
Kontrola diverznej média silného kyslého média (napríklad 316L tela ventilu + tvrdé tesnenie), odolnosť proti tlaku 25 MPa;
Energia a sila:
Regulácia superkritického parného potrubia (teleso duplexného oceľového ventilu), teplotný odpor 550 stupňov /odolnosť proti tlaku 42 MPa;
Aerospace:
Systém dodávania kvapalného vodíka/kvapalného kyslíka, nízka teplota odporu -196.
Výbery a údržba
Zastavenie
Media Matching: 316L sa uprednostňuje pre prostredie chloridových iónov a zliatina monel sa používa pre médium kyseliny hydrofluorovej;
Tlačno adaptácia: Scény s ultra vysokým tlakom (väčší alebo rovnajúci sa 100 MPa) si vyžadujú integrálne kované telo ventilu.
Installácia a údržba:
Skrutky príruby musia byť utiahnuté diagonálne, s predbežnou silou menšou alebo rovnajúcou sa 200n · m, aby sa zabránilo deformácii;
Pravidelne kontrolujte opotrebenie tesniaceho povrchu a odporúča sa vykonať test úniku na tvrdom tesniacich ventiloch každých 5, 000 otvory a zatváranie.
