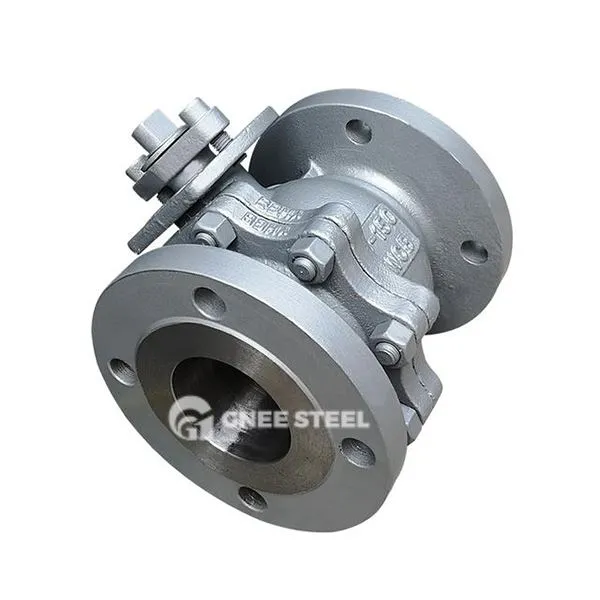

ISO 5211 Priame namontované guľové ventily

Priame guľové ventily ISO 5211 sú ventily kompatibilné s ISO 5211 so štandardizovanou platformou rozhrania na vrchole pre priame montáž elektrických a pneumatických ovládačov bez potreby ďalších zátvoriek. Tieto guľové ventily, ktoré sú navrhnuté tak, aby zjednodušili proces inštalácie pohonu a vylepšili kompatibilitu systému, sa široko používajú vo vysokotlakových, vysokoteplotných a závažných scenároch riadenia médií. Medzi jeho základné vlastnosti patrí:

Štandardizované rozhrania: Ovládače a ventily sú navzájom priamo spojené, prispôsobujú sa rôznym značkám ovládačov a znižujú náklady na údržbu;
Otvorenie a zatváranie trenia: lopta a sedadlo ventilu sú počas prevádzky mimo kontaktu, čím sa znižuje opotrebovanie tesnenia;
Vysoký stupeň tesnenia: nútený tesniaci mechanizmus (mechanické klinovanie + asistencia tekutiny) zaisťuje nulovú úniku (tesnenie do VI).
Základná štruktúra a konštrukčné prvky
Dizajn kľúčových komponentov
Rozhranie vysokej platformy:
Horná časť tela ventilu je opracovaná do štvorcovej alebo okrúhlej platformy, ktorá spĺňa normy ISO 5211, čím poskytuje umiestnenie otvorov a rozmerové špecifikácie na podporu bezproblémového montáže ovládača;
Výšky platformy a rozstup otvorov sú štandardizované tak, aby vyhovovali viacnásobným alebo čiastočne rotačným ovládačom.
Tesniaci systém:
Duálny tesniaci mechanizmus: Pri zatváraní ventilového stonky dole loptu za vytvorenie mechanicky vynúteného tesnenia, tlaku tekutiny, aby sa ďalej pomohla pri zvyšovaní tesniacich účinkov;
Materiál sedadla: Kovové tvrdé tesnenie (volfrámový karbidový sprej) Vysoko teplota a vysoký tlak odpor (-101 Stupeň ~ 815 stupňov), mäkký tesnenie (PTFE) Chemická korózia.
Ochrana bezpečnosti:
Kmeňová protilemenia, aby sa zabránilo vyhodeniu stonky stredného tlaku;
Ohnivý dizajn (napr. Graphitové balenie) zaisťuje bezpečnosť za pracovných podmienok vysokej teploty.
Postup prevádzky
OTVORENÉ: Otáčajte stonku ventilu proti smeru hodinových ručičiek, guľa zdvíha sedadlo a otáča sa 90 stupňov, prietoková cesta je úplne otvorená;
ZATVORENIE: Otočte stonku ventilu v smere hodinových ručičiek, lopta vynuluje a potom stlačí nadol, aby sa vytvorila tesnenie.



ISO 5211 Priame namontované guľové ventily



Žiadosti
Petrochemický priemysel: Potrubie s vysokým teplotou oleja (teplota rezistencie 815 stupňov), vstup a výstup hydrogenácie;
Prevod so zemným plynom: vysokotlakový potrubie (trieda 600 ~ 2500), LNG skladovací a transportný systém (-196 Stabilita tesnenia stupňa);
Inžinierstvo na ochranu životného prostredia: čistenie odpadových vôd (mäkké tesnenie odolné voči korózii), hranica média obsahujúceho časticami (gule odolné voči opotrebovaniu);
Automatizačný priemysel: Farmaceutický aseptický plynovod (kontrola elektrického pohonu), spracovanie potravín (rýchle otváranie a zatváranie).
