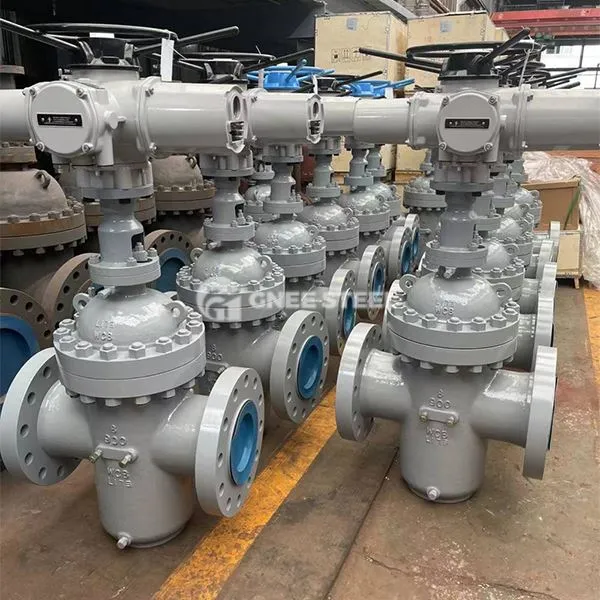

Paralelný bránový ventil s dvojitým diskom

Paralelný ventil s dvojitým diskom (známy tiež ako ventil rovnobežnej brány s dvojitou bránou) je druh ventilu, ktorý sa otvára a uzatvára vertikálnym pohybom dvoch rovnobežných brán, špeciálne navrhnutých na medzné riadenie vysokotlakových médií s vysokým prietokom alebo nečistotami a je vhodný pre domácnosť, chemickú energiu a iné priemyselné scenáre. Jeho základná štruktúra sleduje štandardy API 600 a GB/T 12234, ktorá obsahuje elastické tesnenie dvojitého brány a nízky odpor.

Špecifikácia

Nominálny priemer: DN50 ~ DN1200 (spoločný rozsah), konštrukcia úplného otvoru na zníženie poklesu tlaku.
Hodnotenie tlaku:
American Standard: Class 150- class2500 (až 42 MPA).
Európsky štandard: pn 10- pn420.
Použiteľná teplota: -196 stupeň (hlboký studený) na +550 stupeň (vysokoteplotná para).
Pripojenie: príruba (štandard ANSI/DIN) alebo zváranie, vhodné pre vysokotlakové potrubia.



GNEE paralelný bránový ventil s dvojitým diskom



Sprievodca inštaláciou ventilov s dvojitým diskom

I. Príprava pred inštaláciou
Kontrola zariadení:

Skontrolujte, či sú teleso ventilu, brána a tesniaca plocha bez poškodenia, potvrďte, že ovládač (manuálny/elektrický) sa zhoduje s ventilom a zapojené svorky sú neporušené.
Skontrolujte, či sú konzistentné špecifikácie ventilu (DN, úroveň tlaku) a parametre potrubia.
Nástroje a materiály:

Pripravte skrutky príruby, tesniace tesnenia (odporúča sa tesnenie vinutia grafitového kovu), tuk, španiel, úroveň atď.
II. Smer inštalácie a umiestnenie
Vertikálne požiadavky na inštaláciu:

Smel STEM: Musí byť umiestnený vertikálne, ručné koleso alebo ovládač sa nachádza na vrchu, aby sa zabezpečilo, že paralelný pohyb brány nie je narušený gravitáciou.
Zarovnanie príruby: Paralelné zarovnanie s prírubou potrubia, aby sa zabránilo deformácii tela ventilu v dôsledku vynútenej inštalácie (kalibrované úrovňou).
Konfigurácia obtokového ventilu (ak existuje):

Pred inštaláciou je potrebné otvoriť obtokový ventil, aby sa vyvážil tlakový rozdiel medzi vstupom a výstupom a znížil otvárací odpor (použiteľný pre vysokotlakové systémy).
III. Inštalačné kroky
Príruba: príruba:

Vložte ventil medzi dva príruby, vložte skrutky a spočiatku ich utiahnite, aby ste napravili paralelizmus príruby, potom odstráňte ventil.
Zavrite prírubu k potrubiu, aby ste zaistili, že zváracia troska nespadne do dutiny ventilu (po zváraní je potrebné vyčistiť vnútornú stenu).
Opravovanie ventilov:

Späť na inštaláciu ventilu podľa diagonálneho poradia trikrát utiahnite skrutky (konečný krútiaci moment podľa štandardných požiadaviek).
Ventily s plným otvorom musia skontrolovať, či je vnútorný priemer plynovodu väčší alebo rovný vnútornému priemeru ventilu, aby sa zabránilo rušeniu medzi doskou motýľa a potrubím.
Udalovanie ovládača:

Po zapojení elektrického/pneumatického ovládača ho manuálne otvorte na 50% otvárací stupeň a potom ho napájajte, aby ste overili, či je smer otvorenia a uzatvárania v súlade s indikáciou.
Otestujte akciu prepínača s úplným stolom, aby ste sa uistili, že nedôjde k zaseknutiu (je potrebné rezervovať priestor pre tepelné rozširovanie stonky ventilu)
