Pneumatický trojcestný guľový ventil popis
Pneumatický trojcestný guľový ventil je trojcestný guľový ventil poháňaný stlačeným vzduchom. Pneumatický ovládač realizuje otáčanie lopty 90 stupňov na dokončenie prepínania, odklonu alebo sútoku smeru stredného toku. Medzi jej základné kategórie patrí:
L-Type Flow Channel: Pripojuje dva vzájomne kolmé kanály pre prepínanie pravého uhla smeru média (napríklad prepínanie vstupu → výstup A/B);
T-Type Flow Channel: Podporuje spojenie alebo skrátenie troch ortogonálnych potrubí a môže súčasne realizovať odklon, sútok a reguláciu viac ciest.
Základná štruktúra a technické parametre
Main štruktúra:
Valve telesný materiál: nehrdzavejúca oceľ (304/316 l), liate oceľ atď., Odolnosť proti korózii je vhodná pre chemické a morské prostredie;
Systém na uloženie
Mäkké tesnenie (sedadlo ventilu PTFE): úroveň úniku dosiahne VI, príslušná teplota -30-180 stupeň;
Tvrdé tesnenie kovu: Vydržujte teplotu -196-450 Stupeň, vhodné pre podmienky vysokej teploty a vysokého tlaku. Pneumatický ovládač::
Čas odozvy pohonu valca je menší alebo rovný 2 sekundy, čo podporuje 0. 4-0. 6MPA tlak zdroja vzduchu;
Ventilový polohovač (napríklad elektro-pneumatický polohovač) je možné nainštalovať, aby sa dosiahla presná regulácia toku a automatické riadenie.
Technické parametre:
Nominálny priemer: dn 15- dn300;
Úroveň odolnosti proti tlaku: konvenčný typ 1. 6-6. 4MPa, vysokotlakový typ prispôsobený typ do 31,5 MPa;
Metóda pripojenia: Cruse (DN 65- dn300), interné vlákno (dn 15- dn50).
Pneumatická 3 -cesta špecifikácia guľôčkového ventilu
|
Položka |
3 -spôsob, ako L Port T port z nehrdzavejúcej ocele Prírubová pneumatická parná guľová guľa |
||
|
Rozsah veľkosti |
1/2 "~ 8", DN15 ~ 200 |
||
|
Režim |
Dvojité pôsobenie, pružinový návrat (jednorazové konanie) |
||
|
Prevádzkový tlak |
1,6 ~ 6,4 MPA |
||
|
Prívod vzduchu |
2,5 až 8 bar |
||
|
Životnosť |
1, 000, 000 (1 milión) krát |
||
|
Uhol rotácie |
90 stupňov ± 4 stupňa |
||
|
Telesný materiál |
SS304, SS316, SS316L |
||
|
Základný materiál |
SS304, SS316, SS316L |
||
|
Tesniaci materiál |
Ptfe: -30 Stupeň ~ 180 stupňov, ppl: -30 Stupeň ~ 250 stupňov |
||
|
Počet spôsobov |
3 Cesta L alebo port T |
||
|
Koncové pripojenie |
Konc |
||
|
Uplatniteľné médiá |
Kontrola vody, vzduchu, plynu, oleja, kvapaliny |
||
|
Voliteľné ovládanie |
Riadenie, elektrický ovládací alebo pneumatický ovládaný |
||
|
Voliteľné príslušenstvo |
Namur solenoidný ventil, limitný spínač, FRL, indikátor polohy, manuálne zariadenie |
||
|
Aplikácia |
Potraviny a nápoje, voda a odpadová voda, ultra čistá voda, odsoľovanie, chemická, textilná, farmaceutická, buničina a papier, ťažba, kotol a energetický priemysel |
||

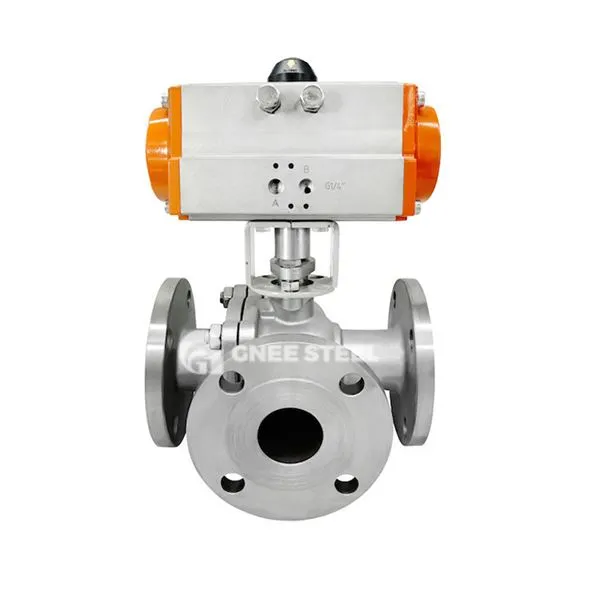

pneumatický trojcestný guľový ventil
Aplikácie a výhody
Priemyselné pole:
Kontrola chemického procesu: viackanálové médium prepínania reaktorov (napríklad striedavá kyselina a alkalický transport);
Energetický systém: Distribúcia chladiacej vody jadrových elektrární, vysokoteplotné riadenie konvergencie konvergencie parného potrubia;
Inžinierstvo na ochranu životného prostredia: Skupina čistiarní odpadových vôd v odmernom ventile, regulácia slanosti zariadení na odsoľovanie morskej vody.
Základné výhody:
Rýchla reakcia: pneumatický otvor a zatváracia doba menej ako 3 sekundy, vhodné pre vysokofrekvenčné prevádzkové scenáre;
Silný odolnosť proti korózii: 316L tela z nehrdzavejúcej ocele má 3-5 krát vyššiu odolnosť proti korózii chloridu;
Vysoký hygienický štandard: Mirror Locsishing (RA menšie alebo rovné 0. 8 μm) spĺňa aseptické požiadavky potravinového a farmaceutického priemyslu.
