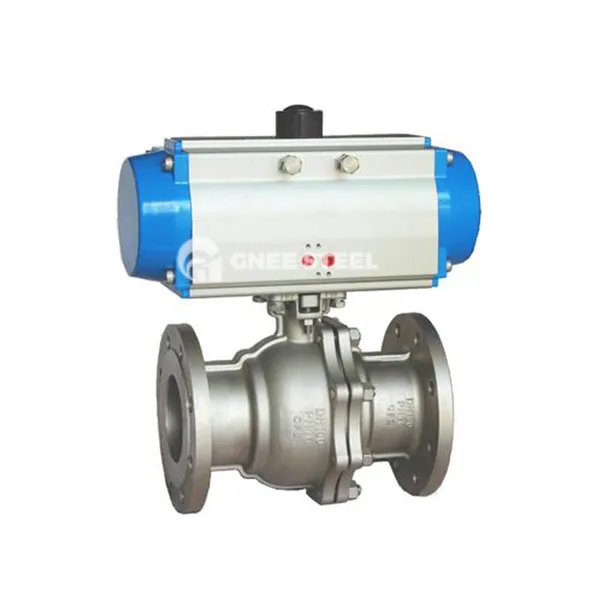

Pneumatické plávajúce guľové ventily Opis
Pneumatický plávajúci guľový ventil je ventil, ktorý sa otvára a uzatvára tým, že poháňa plávajúca guľa cez pneumatický ovládač. Lopta automaticky pritlačí na výstupný tesniaci krúžok pod pôsobením stredného tlaku, aby sa vytvoril obojsmerné tesnenie. Je vhodný pre vodu, paru, olej, korozívne médiá a ďalšie scenáre.
Správny princíp
Pneumatický ovládač poháňa stonku ventilu, aby sa otáčal 90 stupňov stlačeným vzduchom, čím poháňal plávajúcu guľu, aby sa otáčal, aby sa dosiahol otváranie a zatváranie, s rýchlou rýchlosťou odozvy a malým prevádzkovým krútiacim momentom.
Pri nízkom tlaku sa spolieha na stredný tlak, aby sa sebestierali tesnenie; Pri vysokom tlaku je guľa vystavená ťahu média, aby sa zvýšil tesniaci účinok, a rýchlosť úniku je menšia alebo rovná 0. 01 ml/min.
Základná štruktúra a technické parametre
Main štruktúra
Valve Body and Ball: Materiál je možné vybrať z 3 0 4/316L z nehrdzavejúcej ocele alebo uhlíkovej ocele (WCB), guľový povrch je leštený (RA menší alebo rovný 0,8 μm) a tvrdý chróm sa platí na zvýšenie odolnosti proti korózii.
Seal Design:
Soft Seal: ptfe alebo zosilnený grafitový tesniaci krúžok, teplota odolná
Hard tesnenie: kovový tesniaci krúžok (ako je zliatina Stellite), teplota odolná do 540 stupňov, vhodná pre médium obsahujúce častice.
Drive Mode: Pneumatický ovládač (jednorazový/dvojito pôsobiaci), voliteľné manuálne červy alebo elektrický ovládač.
Špecifikácia pneumatických plávajúcich guľôčkových ventilov
|
Rozsah veľkosti
|
1/2 "~ 8", DN15 ~ DN200
|
|
Prevádzkový tlak
|
1,6 MPA
|
|
Režim
|
Vypnutý typ typu / modulácie
|
|
Voliteľné napätie
|
DC12 ~ 24 V (± 10%), AC110 ~ 220 V, 50/10 Hz
|
|
Telesný materiál
|
Nehrdzavejúca oceľ
|
|
Základný materiál
|
Nehrdzavejúca oceľ
|
|
Tesniaci materiál
|
EPDM, PTFE
|
|
Kmeňa
|
Nehrdzavejúca oceľ
|
|
Štruktúra
|
Dvojcestný guľový ventil
|
|
Pripojenie
|
Prírubový
|
|
Uplatniteľné médiá
|
Kontrola vody, vzduchu, plynu, oleja, tekutiny, pary
|
Pneumatické plávajúce guľové ventily
Odporúčania výberu a údržby
Výberové body
Zodpovedanie médií:
Pre vysoko korozívne médiá vyberte z nehrdzavejúcej ocele 316L + tvrdé tesnenie.
V prípade média obsahujúcich častice vyberte rezanú guľu v tvare V alebo štruktúru kovovej tesnenia.
Úroveň tlaku:
Mäkké tesnenie je preferované pre nízkotlakové systémy (PN16 ~ PN40).
Pre scenáre s vysokým tlakom/vysokej teploty (PN63 a viac) vyberte Tvrdé tesnenie.
Odporúčania údržby
Mazanie a údržba: Pravidelne aplikujte vysokoteplotný tuk (ako je silikónový mazivo) na závity stonky ventilu a pravidelne vodiace drážky.
Výmena tesnenia: Skontrolujte opotrebovanie tesnenia PTFE každé 3 roky a skráťte ho na 1 až 2 roky pre vysoké tlakové podmienky.
