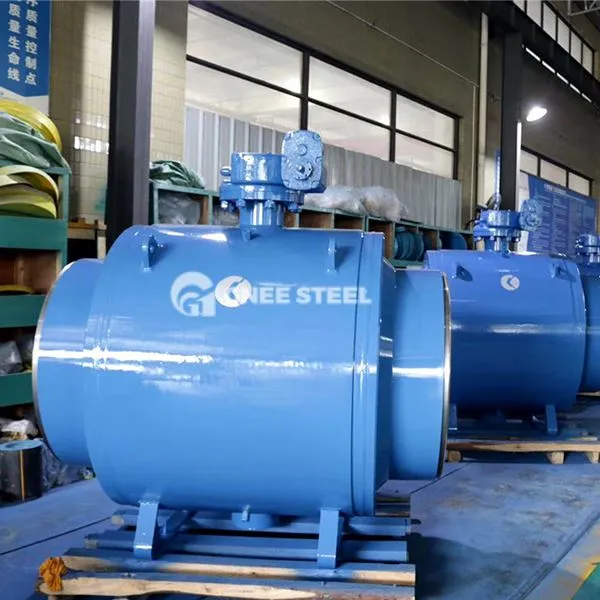

Znížený port guľový ventil

Ball ventil s zníženým priemerom je špeciálny dizajn guľôčkových ventilov, jeho hlavnou črtou je, že v úplnom otvorenom prietoku je prietoková cesta okrúhla, ale ventil spájací koniec vnútorného priemeru prietokovej dráhy a ID potrubia je rovnaký a otváracie a uzatváracie kúsky prietokovej dráhy na vnútornom priemere zníženého. Tento dizajn spôsobuje, že guľový ventil so zníženým priemerom v technických požiadavkách, materiáloch, kontrole a testovaní, tvaroch a pripojení sú v súlade s ustanoveniami štandardov ASME a API.

Znížené guľové ventily s zníženým priemerom s NPS6 alebo nižšie používajú dizajn plávajúcej gule, zatiaľ čo NPS8 alebo vyššie je pevná guľa. Má rôzne formy tesniacich čiastkových modelov, ktoré je možné vybrať podľa rôznych pracovných podmienok, ako je mäkké tesnenie, kovové tvrdé tesnenie, ohňom odolné v oblasti ohňa atď. Na sedadle ventilu je možné nastaviť pomocnú tesniacu konštrukciu a do častí sedadla a stonky sa môže v prípade núdze pridať do častí sedadla a stonky na dočasné tesnenie. Okrem toho sa podľa potreby môže predĺžiť aj stonka, aby sa prispôsobila zakopanej príležitosti kladenia.

Hmotnosť guľového ventilu so zníženým priemerom je asi o 30% ľahšia ako guľový ventil s plným priemerom, zatiaľ čo odporový odpor je iba asi 1/7 toho istého ventilu kalibru, čo vedie k zníženiu nákladov na zaťaženie a rezanie potrubia. V rámci NPS10 znižuje jednu špecifikáciu, NPS10 ~ NPS24 znižuje jednu alebo dve špecifikácie, NPS24 a vyššie závisí od skutočnej situácie.

Vďaka svojim jedinečným výhodám dizajnu a výkonnosti je tento ventil obzvlášť vhodný pre priemyselné aplikácie, ktoré si vyžadujú zníženú odolnosť proti tekutine a nižšiu spotrebu energie, napríklad v potrubiach prenosu s vysokou teplotou médií v priemysle chemikálií, ropy a zemného plynu.



Znížený port guľový ventil



Znížené ventily s guľovými ventilmi v porovnaní s plnými guľovými ventilmi
