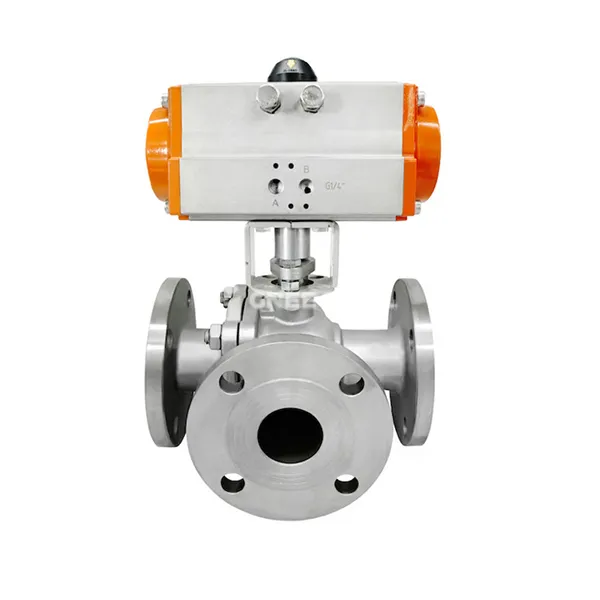

Trojcestný pneumatický guľový ventil popis
Trojcestný pneumatický guľový ventil je automatizovaný ventil, ktorý poháňa jadro ventilu, aby sa otáčal pneumatickým ovládačom, aby sa dosiahla prepínanie média, sútoku alebo smerovania toku. Je rozdelený hlavne na dva typy: typ typu L a T, vhodný na scenáre regulácie plynu, kvapaliny, pary a korozívneho média.
L-Type: Smer toku je prepínaný otáčaním jadra ventilu 90 stupňov, aby sa spojili dva vertikálne kanály (napríklad A → B alebo A → C), čo je vhodné pre požiadavky na prepínanie smeru stredného toku; T-Type: Tri kanály sa môžu navzájom pripojiť alebo nezávisle uzavrieť, podporovať stredné konfluencie (A+B → C) alebo odklon (A → B+C) a flexibilné riadenie komplexných potrubných systémov.
Kľúčové konštrukčné funkcie
Štrukturálna optimalizácia: Valve Body and Seal: Dizajn prietokového kanála s plným obsahom (DN15 ~ DN1000), voliteľné PTFE ({-30 ~ 180 stupňov) alebo ppl ({-30 ~ 250 stupňov) pre sedenie, úroveň úniku až po ANSI triedy VI; Pneumatický ovládač: Podporuje dvojité pôsobenie (zdroj plynu 5 ~ 7bar) alebo jednorazové pôsobenie (automatický reset, keď sa stratí tlak), integrovaný s polohou adaptéra platformy ISO 5211, limitným prepínačom a ďalším príslušenstvom. Inovatívny dizajn: Quick inštalačná štruktúra: Kombináciou kónického konvexného krúžku a kruhu HAFF je možné rýchle pripojenie príruby/svorky rýchlo zovrieť a rozobrať (napríklad scenár DN50 ~ DN600) ; PROTINÁCIA MODULE: Niektoré modely majú vstavanú magnetickú pripojovaciu dosku a mechanizmus resetovania pružiny, aby sa zabránilo hromadeniu nečistôt v rozhraní príruby, keď sa nepoužíva.
Trojcestná pneumatická špecifikácia guľového ventilu
|
položka |
hodnota |
|
Záruka |
1 rok |
|
Typ |
Guľôčkové ventily |
|
Prispôsobená podpora |
OEM |
|
Miesto pôvodu |
Henan, Čína |
|
Značka |
Gener |
|
Číslo modelu |
PT+DN25 |
|
Aplikácia |
Všeobecný |
|
Teplota médií |
Normálna teplota |
|
Moc |
Pneumatický |
|
Médium |
Vodná voda |
|
Veľkosť prístavu |
1'' |
|
Štruktúra |
Loptička |
|
Telesný materiál |
Nehrdzavejúca oceľ |
|
Pracovný tlak |
16 bar |
|
Moq |
1 ks |
|
Osvedčenie |
Certifikácia CE |
|
Štandardný alebo neštandardný |
norma |
|
Pracovná teplota |
-20~200 |
|
Balenie |
Drevená škatuľa |
|
Značka |
Autorun |
|
Farba |
Prispôsobená farba |
|
Spojenie |
Závit |
Technické parametre a výberové body
| Podmienky | Technické ukazovatele | Adaptačné scenáre |
|---|---|---|
| Nominálny tlak | PN1,6 ~ 6,4 MPA (do PN25) | Chemické a ťažobné vysokotlakové systémy |
| TeMperatural Range | -30 Stupeň ~ 250 stupňov (závisí od tesniaceho materiálu) | Vysokoteplotná para (tesnenie ppl) |
| Pripojenie režimu | Príruba (GB/T 9113), CLAMP Quick Install (Sanitárna trieda) | Potravinové/farmaceutické aseptické potrubie |
| Materiálne možnosti | Telo ventilu: 304/316L z nehrdzavejúcej ocele; Ventilová guľa: gumový potiahnutý kov alebo všetka oceľ | Pre korozívne médiá vyberte 316L |
GNEE Trojcestný pneumatický guľový ventil
Žiadosti
Chemická/energia:
Vysokoteplotná regulácia diverznosti pary (T-Type, PN16, pečať PTFE);
Systém konfluencie Stredného konfluencie (L-Type, 316L tela ventilu).
Jedlo/farmaceutické:
Čistenie CIP sanitárneho potrubia (rýchla inštalácia Clamp, RA menšia alebo rovná 0. 8 μm povrchové leštenie);
Úprava/ťažba vody:
Multi-smerovacia kalová transport (teleso ventilového gumy, konštrukcia opotrebenia proti časticami).
