Motýľové ventily pre popis plynu
Plynový motýľ ventil je ventil, ktorý sa používa špeciálne v plynových systémoch. Ovláda reguláciu plynu OFF alebo prietoku otáčaním dosky motýľa. Jeho základná štruktúra obsahuje nasledujúce komponenty:
Valve Body: Hlavný rám, väčšinou valcový dizajn, používaný na pripojenie potrubia.
Butterfly Plate (ventilová klapka): Komponent v tvare disku, ktorý po rotácii môže úplne otvoriť alebo zavrieť prietokový kanál.
Valve stonky: spája operačný mechanizmus a motýľovú dosku na prenos rotačnej energie.
Uskutočnenie krúžku: Zvyčajne vyrobené z mäkkých materiálov (napríklad guma) alebo kompozitných materiálov (napríklad nehrdzavejúca oceľ + tesniaci krúžok v tvare T), aby sa zabezpečilo utesnenie.
Poperačný mechanizmus: Príručka, pneumatické alebo červové zariadenie, ktoré sa používa na riadenie uhla rotácie motýľovej dosky.
Motýľové ventily pre špecifikáciu plynu
|
Aplikácia
|
Ropa a plyn, ropný a plynárenský priemysel, petrochemické, chemické spracovanie, farmaceutiká, potraviny a nápoje, úpravy vody a ďalšie.
|
|
Veľkosť prístavu
|
DN40 ~ 3000 mm
|
|
Záruka
|
24 mesiacov
|
|
Miesto pôvodu
|
Henan, Čína
|
|
Moc
|
prevodový stupeň
|
|
Teplota médií
|
Normálna teplota, vysoká teplota, nízka teplota
|
|
Značka
|
Gener
|
|
Štruktúra
|
Motýľ
|
|
Médium
|
ropa a plyn, para, voda.chemické atď.
|
|
Prispôsobená podpora
|
OEM, ODM, OBM
|
|
Telesný materiál
|
Kovaná uhlíková oceľ, kované CF8/CF8M z nehrdzavejúcej ocele
|
|
Guľový materiál
|
Kovaná uhlíková oceľ, kované CF8/CF8M z nehrdzavejúcej ocele
|
|
Kmeňa
|
Kované z nehrdzavejúcej ocele atď.
|
|
Materiál na sedenie
|
PTFE alebo kovové tesnenie s hviezdou, karbid volfrámu
|
|
Koncové pripojenie
|
Príruba, zváraná, objímka a závit
|
|
Konštrukčný štandard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certifikácia
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
5 jednotky
|

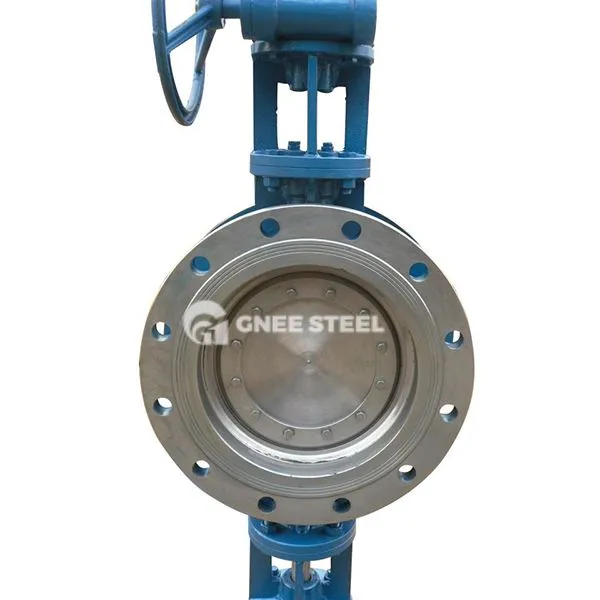

Motýľové ventily pre plyn
Pantáže a nevýhody plynového motýľa ventilu
Výhody:
Rýchle otvorenie a zatváranie, nízka odolnosť proti tekutine.
Ľahká údržba, dlhá životnosť.
Použiteľné na médium obsahujúce častice (napríklad nečistoty v plyne).
Nevýhody:
Zlý tesniaci výkon za podmienok vysokého tlaku/vysokej teploty.
Nie je vhodné na kontrolu toku s vysokou presnosťou.
Doska motýľa a tesniaci prsteň sú náchylné na opotrebovanie po dlhodobom používaní.
