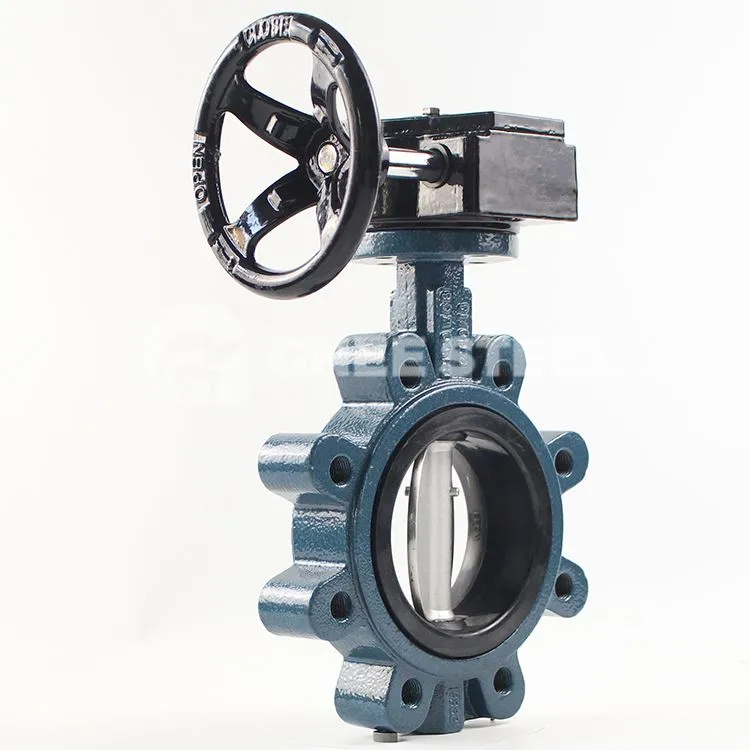

Kotúč stredovej škrtiacej klapky je zarovnaný so stredovou čiarou drieku ventilu. Disk je relatívne hrubý, čo poskytuje lepší tesniaci výkon. Stredová škrtiaca klapka sa väčšinou používa v nízkotlakových potrubných systémoch s normálnou teplotou. Os otáčania klapky je umiestnená na stredovej línii telesa ventilu a oblasti tesnenia klapky. Po zatvorení vonkajší tesniaci povrch klapky stlačí sedlo ventilu zo syntetickej gumy, čo spôsobí elastickú deformáciu sedla ventilu, čím sa zabezpečí tesniaci výkon klapky.
špecifikácia stredových klapiek
Dizajnové normy
Dizajn a výrobné normy: GB/T 12238
Štandardná dĺžka konštrukcie: GB/T 12221
Testovacia norma: GB/T 13927
Norma pripojenia hornej príruby: ISO 5211
Štandardná veľkosť príruby: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Technická špecifikácia:
Dizajn ventilov: BS EN593/BS5155/API609/DIN3354
Tvárou v tvár:ISO 5752-20/BS EN558-20/API609
Vŕtanie príruby:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Hydraulický test:EN12266-1/API 598/ISO5208/JIS B2003
Skúšobný tlak škrupiny:24 barov/15 barov
Skúšobný tlak tesnenia:17,6 bar/11 bar
stredový ventil
FAQ
Otázka: Ste obchodná spoločnosť alebo výrobca?
A: Sme obchodník, ktorý aj vyrába.
Otázka: Ako spracujete objednávku?
Odpoveď: Najprv poskytneme cenovú ponuku. Po potvrdení ceny prejdeme k ďalšiemu kroku, ktorý zahŕňa poskytnutie vzoriek na vaše schválenie. Po potvrdení vzoriek pristúpime k sériovej výrobe.
Otázka: Môžem požiadať o zmeny spôsobu balenia a dopravy?
Odpoveď: Áno, môžeme upraviť spôsoby balenia a prepravy podľa vašich požiadaviek. Budete však zodpovední za akékoľvek dodatočné náklady a vzniknuté cenové rozdiely.
