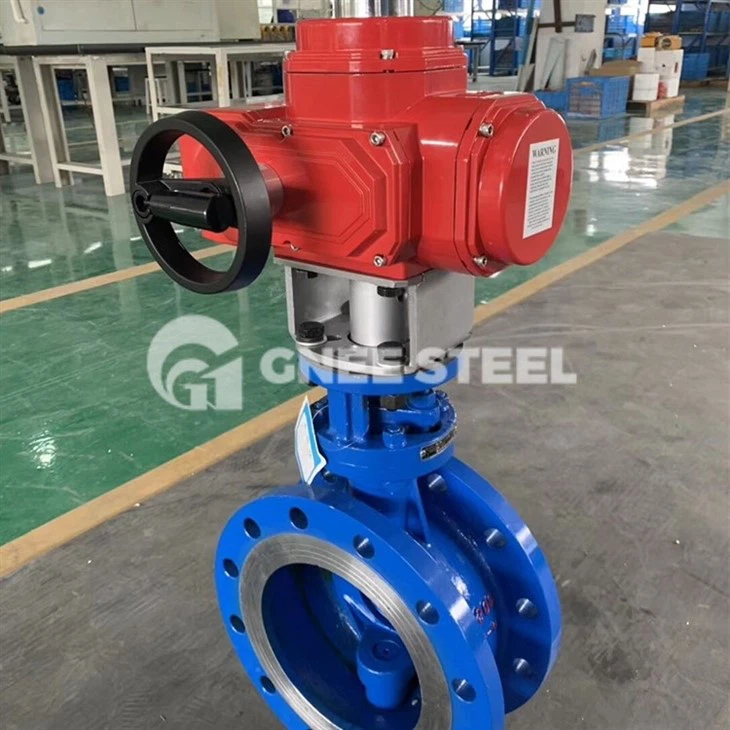

Popis elektrického škrtiaceho ventilu
Klapkový ventil má vlastnosti jednoduchej konštrukcie, malého bodového objemu, nízkej hmotnosti, nízkej spotreby materiálu, malej veľkosti inštalácie, rýchleho prepínania, 90 stupňového vratného otáčania a malého hnacieho momentu. Používa sa na odpojenie, pripojenie a reguláciu média v potrubí. Má dobré vlastnosti regulácie prietoku a uzatvárací tesniaci výkon.
| Dizajnový štandard | API 609 ASME B16.34 |
| Štrukturálna dĺžka | ASME B16.10, GBT 12221 |
| Spojovací koniec | ASME B16.5,ASME B16.47,ASME B16.25,GB/T 9113 |
| Skúšobný štandard | API 598,IS0 5208GB/T 26480GBT 13927 |
| Menovitý priemer | NPS 2" - 48DN50- DN1200 |
| Prevádzková teplota | -46 - 250 stupeň |
| Nominálny tlak | TRIEDA 150 - 600 (PN20- PN1001 |
| Materiál | Hlavný materiál: A216 WCB,WC; A217 WC6, WC9, C5, C12, C12A, CA15; A351 CF8,CF8M,CF3,CF3M,CF8C,CN3MN,CK3MCUN,CN7M; A352 LCB,LCC; A494 CW-6MC,CU5MCUC,M35-1; A890 4A(CD3MN) 5A(CE3MN), 6A(CD3MWCuN) atď. |
Princíp ovládania elektrického škrtiaceho ventilu
Princíp ovládania elektrického škrtiaceho ventilu spočíva v ovládaní spínania kotúča ventilu pomocou motora, aby sa dosiahla regulácia prietoku kvapaliny alebo plynu. Špecifický princíp kontroly je nasledujúci:
1. Ovládanie motora:
Elektrické škrtiace klapky sú ovládané motormi, vo všeobecnosti pomocou jednosmerných motorov alebo striedavých motorov. Podľa riadiaceho signálu sa motor otáča, aby otváral a zatváral kotúč ventilu, čím sa mení veľkosť kvapalinového kanála.
2. Príjem riadiacich signálov:
Elektrické škrtiace klapky prijímajú externé riadiace signály, zvyčajne elektrické signály alebo pneumatické signály. Elektrické signály sú zvyčajne analógové signály (napríklad 4-20mA) alebo digitálne signály (napríklad 0-5V) a pneumatické signály sú zvyčajne signály tlaku vzduchu.
3. Spätná väzba polohy:
Elektrické škrtiace klapky sú zvyčajne vybavené zariadením na spätnú väzbu polohy na spätnú väzbu informácií o polohe kotúča ventilu. Bežne používané zariadenia na spätnú väzbu polohy zahŕňajú rotačné snímače polohy alebo Hallove snímače. Zariadenie na spätnú väzbu o polohe podáva informácie o polohe kotúča ventilu späť do riadiaceho systému, aby sa dosiahlo presné ovládanie ventilu.
4. Riadiaci systém:
Riadiaci systém elektrického škrtiaceho ventilu vypočítava riadiaci signál pohonu motora pomocou riadiaceho algoritmu na základe prijatého riadiaceho signálu a signálu spätnej väzby polohy a riadi smer otáčania a rýchlosť motora, aby sa dosiahlo ovládanie otvárania a zatvárania ventilu. disk.
Stručne povedané, princípom riadenia elektrického škrtiaceho ventilu je prijímať externé riadiace signály a signály spätnej väzby polohy cez riadiaci systém a vypočítať riadiaci signál pohonu do motora, čím sa riadi otváranie a zatváranie kotúča ventilu a dosahuje sa prietok tekutiny. regulácia.
