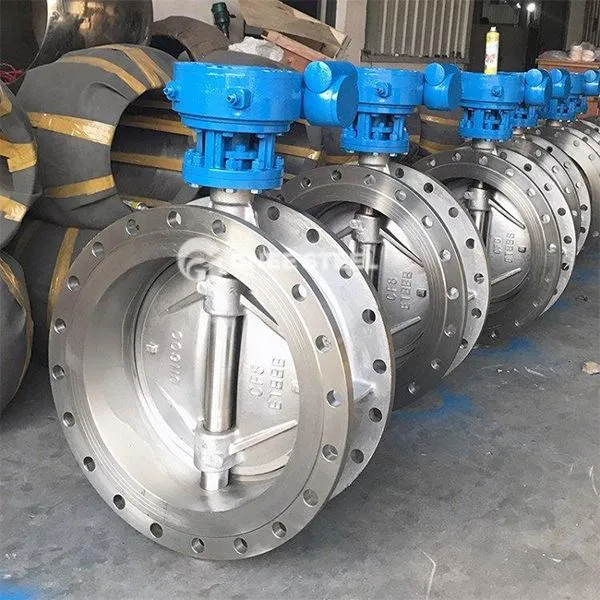

Prírubový trojitý posunový motýľový ventil

Prírubový trojitý posunový motýľový ventil je vysoko výkonný ventil kombinujúci prírubové spojenie a trojrozmerná excentrická štruktúra, navrhnutá pre vysoký teplotu a vysoký tlak, korozívne médiá a tvrdé pracovné podmienky. Jeho hlavnou vlastnosťou je dosiahnuť nulovú úniku a dlhú životnosť prostredníctvom štrukturálnych inovácií, nasledujúca je podrobná analýza:

1. Základné konštrukčné prvky
Trojrozmerný excentrický dizajn:
Prvá excentricita: os stonky sa odchyľuje od stredu motýľovej dosky, ktorá znižuje trenie a opotrebenie tesniaceho povrchu počas otvárania a zatvárania.
Druhá excentricita: Os stonky je kompenzovaná od stredovej čiary potrubia, čím sa vytvára samostatná sila, aby sa zvýšil tesniaci účinok.
Tretia excentricita: tesniaci povrch prijíma kužeľový skosený dizajn, iba pri zatváraní dosky motýľa a styku sedadla ventilu, aby sa dosiahol nulové únik kovového tvrdého tesnenia (rýchlosť úniku menšia alebo rovná 10 ppm).
Príruba: príruba:
Teleso ventilu a potrubia sú fixované skrutkami prírub, aby sa zabezpečilo pevné pripojenie a ľahké demontáž a údržba.
Utesňujúca plocha príruby sa môže vynoriť tvrdou zliatinou alebo flexibilnou grafitskou kompozitnou vrstvou, aby sa prispôsobil vysokému teplote a vysokému tlakovému nárazu.
2. Výhody výkonnosti
Utesnenie a odolnosť proti tlaku:
Obojsmerné tesnenie: Uhol kužeľa tesniaceho povrchu je menší ako uhol trenia, ktorý vydrží vplyv spätného tlaku a je vhodný na časté otváracie a zatváracie scenáre.
Hodnotenie tlaku do triedy 600 (PN100), teplotný rozsah pokrývajúci -196 Stupeň ~ +600 Stupeň.
Dlhá životnosť a nízka údržba:
Životnosť sedadla je nad 100, 000 otvory a zatváranie, žiadne problémy s zhoršením elastických tesnení a intervaly údržby 3-5 rokov.
Tesnená plocha je vyrobená z cementového karbidového prekrytia (napríklad Stellite) alebo kovovej laminovanej štruktúry, ktorá je odolná voči oderu a čisteniu.
