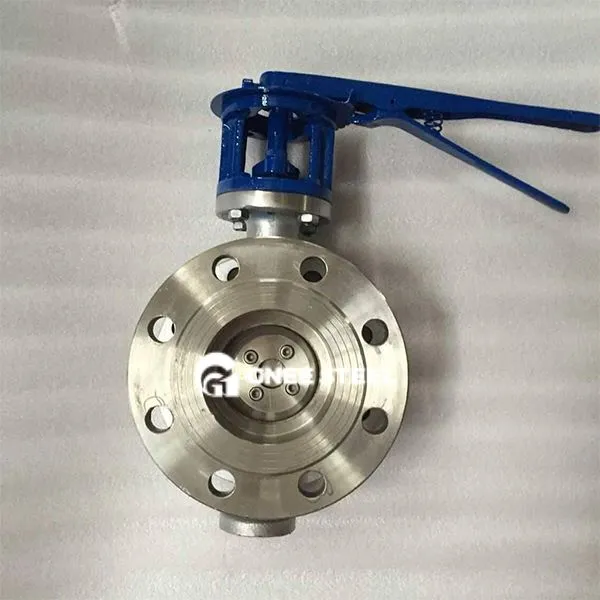

Manuálny motýľový ventil

Manuálny motýľový ventil je ventil, ktorý riadi tok tekutiny manuálnym otáčaním dosky motýľa. Medzi jej jadrové komponenty patrí telo ventilu, motýľová doska, stonka ventilu a tesnenia, ktoré sú vhodné pre scenáre regulácie vody, plynu, pary a práškových médií.

‌Valve Body and Butterfly Plate: ‌Valve Body Material: Hlavne liatina, uhlíková oceľ, nehrdzavejúca oceľ (3 {3}} 4/316l), s tlakovým hodnotením PN1. 0 ~ pn1.6 (1. ‌BUTTERFLY DOPRAVA PLATKA: Doska v tvare diskov sa otáča 0 stupňa ~ 90 stupňov okolo osi a prietokový odpor je malý, keď je úplne otvorený (tlak klesne menej alebo rovný 0,05), čo je vhodné pre veľké reguláciu toku. ‌Seal forma: ‌elastické tesnenie (ako je EPDM, PTFE): Účasť úrovne dosahuje ANSI Triedu VI, príslušná teplota {15}} stupeň ~ 150 stupňov; ‌Metové tesnenie (prekrytie tvrdej zliatiny): teplotný odpor menší alebo rovný 550 stupňov, vhodný pre médium obsahujúce častice alebo vysokú teplotu.

Klasifikácia a kompilácia modelu

Klasifikácia pripojenia:

Typ doštičky (napríklad D71X): upnuté medzi rúrkovými prírubami skrutkami, kompaktná štruktúra;

Typ príruby (napríklad D341X): príruby na oboch koncoch, vhodné pre potrubia DN50 ~ DN2600.

Analýza modelu (užívanie d343H -16 c ako príklad):

D: Kategória motýľov;

3: Driv červov;

4: Príruba;

3: trojkolesová štruktúra;

H: zliatinová oceľová tesnenie;

16: nominálny tlak 1,6 MPA;

C: Teleso odlievaného oceľového ventilu.



GNENE MANUÁLNA Butterfly ventil



Žiadosti
