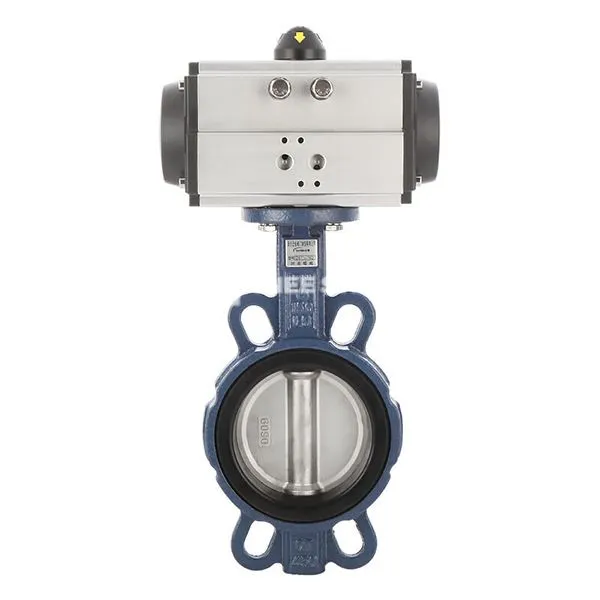

Oblátkový motýľový ventil s pneumatickým ovládačom

Ventil s motýľmi s pneumatickým ovládačom je ventil, ktorý sa dá rýchlo otvoriť a zatvoriť otáčaním ventilového disku poháňaného stlačeným vzduchom. Je vhodný pre potrubné systémy s obmedzeným priestorom a vysokofrekvenčnou prevádzkou. Všeobecne sa používa pri regulácii prietoku a izolácii v oblastiach chemikálie, energie, potravín atď.

Základná štruktúra a pracovný princíp

Formulár tela a pripojenia ventilu:
Dizajn oblátky: Teleso ventilu je upnuté medzi prírubami potrubia skrutkami, s kompaktnou štruktúrou a úsporným inštalačným priestorom.
Doska a tesnenie ventilu: Motýľová doska prijíma konštrukciu v tvare disku a tesniacim materiálom môže byť nitril gum (NBR), fluórbber (FKM) alebo kovové tvrdé tesnenie, aby sa uspokojilo potreby rôznych médií.

Pneumatický ovládač:
Dvojité pôsobenie/jednorazové pôsobenie: Dvojité pôsobiace ovládače sa spoliehajú na obojsmernú jednotku zdroja vzduchu a jednotlivé ovládače sú vybavené funkciou resetovania pružiny (automaticky sa zatvorí, keď sa stratí vzduch).
‌Drive Mode‌: Gear Rack (v sérii) alebo Scotch Fork (AW Series) Prevodovka, výstupný krútiaci moment až do ‌10 ~ 5 000 n · m‌, vhodný pre kalibru DN15 ~ DN1200.
‌
Pracovný princíp‌:
Zdroj vzduchu ({{0}. 4 ~ 0,6 MPa) prepína smer cez solenoidný ventil, tlačí piest ovládača na pohyb a riadi dosku motýľa, aby sa otočila ‌90 stupňov ‌, aby sa dosiahla úplné otvorenie alebo úplné uzavretie‌.
‌ Zavádzanie mechanizmu: Elastické tesnenie stredovej čiary (mäkké tesnenie) alebo trojscentrické kovové tesnenie, úroveň úniku menšia ako alebo rovná 10 ppm‌



Oblátkový motýľový ventil s pneumatickým ovládačom



Žiadosti

• Priemyselná automatizácia:

Rýchle odpojenie potrubí dodávania materiálu v chemických reaktoroch.

Regulácia toku pary v tepelných sieťach, odolala vysokej teplote a vysokému tlaku.

• Čisté a hygienické systémy:

Aseptické médium kontroly potrubí potravín a náplňových náplne (pomocou zrkadlových telieskam z nehrdzavejúcej ocele).
Netesná izolácia rozpúšťadiel a emulzií vo farmaceutických zariadeniach.

• Ochrana životného prostredia a energia:

Potrubné plynovody v častíc v systémoch desulfurizácie spalín s dizajnom tvrdého tesnenia odolného voči opotrebovaniu.
Núdzové odpojenie zásuviek nádrže LNG, podpora podmienok s nízkou teplotou (-196 Stupeň).
