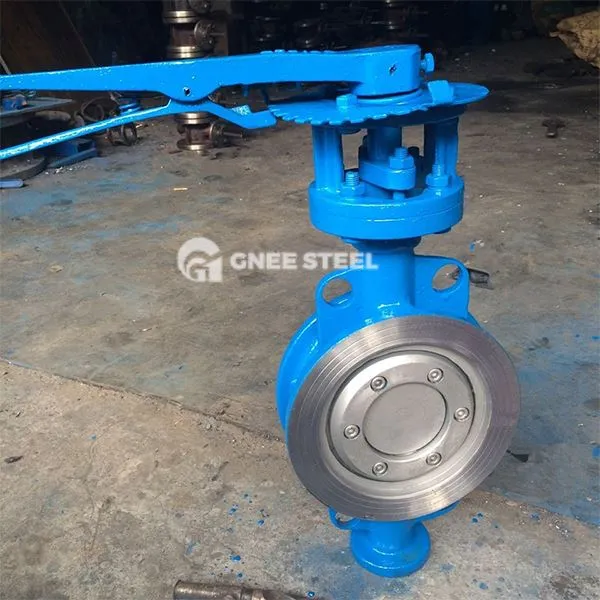

Doštičkový ventil motýľa
Opis
Triple-eccentrický motýľový ventil typu oblátky prijíma trojicu-enccentrickú štruktúru (os stonky ventilu sa odchýli od stredu motýľovej dosky a stredu tela ventilu a os rotácie sedadla ventilu tvorí uhlom s osou kanála ventilu). Tesniaca plocha je otvorená a zatvorená bez trenia rotáciou dosky motýľa. Je vhodný pre vysoký teplotu, vysoký tlak a korozívne médiá.
Kody ventilu a motýľový tanier:
Teleso ventilu je pripojenie typu svorka a materiálom je hlavne z nehrdzavejúcej ocele (304/316) alebo uhlíková oceľ. Povrch motýľovej dosky sa často zvára s tvrdou zliatinou (ako je karbid volfrámu), aby sa zvýšil odolnosť proti opotrebeniu.
Typické modely ako D343H a D673H Podporné manuálne prevodové vybavenie, pneumatický alebo elektrický pohon.
Forma na tesnenie:
Viacvrstvové kovové tesnenie: v kombinácii s trojstrannou štruktúrou a viacvrstvovým kovovým tesniacim krúžkom (ako je elastický tesniaci krúžok v tvare J), dosiahne sa obojsmerný „prísnejší a prísnejší“ tesniaci účinok a tlakový odpor môže dosiahnuť PN40 (trieda 300).
Princíp dynamického tesnenia: Keď sa motýľová doska otáča, tesniace povrchy kontaktuje/odpojí bod sedadla ventilu podľa bodu, aby sa predišlo strate trenia a predĺžilo servisnú životnosť.
Špecifikácia ventilového ventilu s trojitým posunom
|
Názov dielu |
Materiál |
|
Tela |
En-gjl -250 |
|
Sedadlo |
ZCUSN5PB5ZN5 |
|
Prsteň |
ZCUSN5PB5ZN5 |
|
Disk |
En-gjl -250 |
|
Zámok |
Červená meď |
|
Pokrytie diskov |
Hpb 59-1 |
|
Kmeň |
Hpb 59-1 |
|
Kapota |
En-gjl -250 |
|
Balenie |
Grafit |
|
Matica |
ZCUZN38MN2PB2 |
|
Koleso |
En-g. Js -500-7 |
Doštičkový ventil motýľa
výber a odporúčania týkajúce sa údržby
výberové body:
Media Adaptation: Uprednostňovacie povrchy karbidu sú preferované pre médium obsahujúce tvrdé častice a pre korozívne tekutiny je možné zvoliť výstelku z nehrdzavejúcej ocele alebo špeciálne povlaky.
Drive Mode: Pneumatické ovládače (podpora rýchleho obmedzenia) sa odporúčajú pre vysokofrekvenčné scenáre prevádzky a manuálne pohony červov je možné zvoliť pre scenáre s nízkym tlakom.
Požiadavky na údržbu:
Pravidelne kontrolujte opotrebenie tesniaceho povrchu a na udržanie tesniaceho výkonu je potrebné pridať mazivo odolný voči vysokej teplote.
Uistite sa, že príruby sú počas inštalácie zarovnané, aby ste predišli nerovnomernej sile na dosku motýľa, čo spôsobilo zlyhanie tesnenia.
