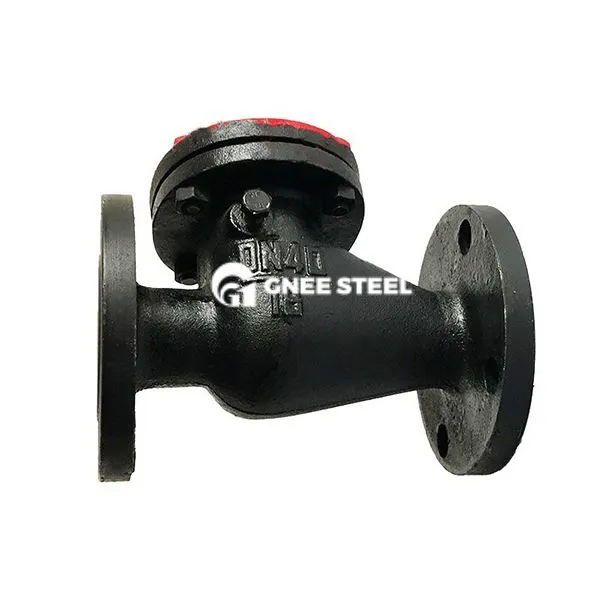

Liatinový výkyvový check ventil

Šekový ventil liatinového výkyvu je ventil, ktorý dosahuje jednosmernú hranicu otáčaním ventilového disku okolo osi. Používa sa hlavne na zabránenie spätného toku potrubia a zabezpečenie jednosmerného toku tekutiny. Jeho ventilový disk sa otvára počas toku vpred a rýchlo sa uzatvára vlastnou hmotnosťou alebo pružinovou silou počas spätného toku. Je vhodný pre potrubné systémy s médiami, ako je voda a para (teplota menšia alebo rovná 80 stupňom).

Inštalačné kroky liatinového výkyvného ventilu

Potvrďte smer inštalácie
Značka smeru toku: Smer šípky na tele ventilu musí byť v súlade so smerom toku potrubného média. Reverzná inštalácia spôsobí zlyhanie ventilu.
Inštalačná poloha: Preferovaná horizontálna inštalácia; Ak je nainštalovaný vertikálne, uistite sa, že os rotácie disku ventilu je v horizontálnom smere a médium tečie zdola nahor (inak ho nedá zatvoriť).
Pripojenie k potrubiu
Pri použití prírubového pripojenia zarovnajte prírubu potrubia a prírubu ventilu a rovnomerne utiahnite skrutky (aby sa predišlo úniku spôsobeného jednostrannou silou).
Tesnenie sa musí úplne zmestiť a deformované alebo poškodené tesnenia sa nedajú znovu použiť.
Fixácia a podpora
Ventily s veľkým priemerom (napríklad DN200 a viac) vyžadujú nezávislé podporné konzoly, aby sa predišlo hmotnosti potrubia priamo pôsobiaceho na telo ventilu.



GNEE liatinový výkyvný ventil



Aplikácia

Systém prívodu a drenáže voda: Proti-backflow na výstupe z čerpadla v oblasti zásobovania mestskou vodou a čistiacich prostriedkov na čistenie odpadových vôd.
Priemyselné potrubie: Jednosmerné obmedzenie slabo korozívnych médií v chemických, metalurgických a iných oblastiach.
Preprava energie: Ochrana ropy a plynových potrubí spätného toku.

Výber a inštalačné body

Výberové návrhy
Médiové charakteristiky: Tvrdé tesnenia sa uprednostňujú pre častice obsahujúce médium a pre korozívne médiá je možné zvoliť disky ventilov lemované gumy.
Zodpovedanie tlaku: Vyberte PN10/PN16/PN25 stupne podľa pracovných podmienok potrubia.
Požiadavky na inštaláciu
Smer inštalácie: Je možná horizontálna alebo vertikálna inštalácia a os rotácie ventilového disku musí byť v súlade so smerom gravitácie.
COLLEFCIENCE: Modulárny dizajn podporuje rýchle demontáž, ktoré je vhodné na čistenie nečistôt alebo výmenu tesnení.
