Ventilový kotúč spätného ventilu prírubového sklopného kotúča je šikmý kotúč v tvare motýľa namontovaný na hriadeli ventilu. Sedlo ventilu je špeciálny plávajúci, elastický kovový tvrdo tesniaci typ, ktorý zaisťuje, že sedlo ventilu môže automaticky nastaviť svoju polohu s kotúčom ventilu. Tesniaca plocha sedla ventilu je súčasťou nakloneného kužeľa a tesniaca línia vytvorená medzi sedlom ventilu a kotúčom ventilu má približne eliptickú krivku. Uhol medzi rovinou tejto krivky a stredovou čiarou prietokového kanála ventilu je 60 stupňov. Dlhá os približne eliptickej tesniacej línie zviera excentrický uhol s osou kužeľa, čo znamená, že os kužeľa, kde je umiestnená tesniaca plocha sedla ventilu, a stredová čiara prietokového kanála telesa ventilu tvoria druhý excentrický uhol 15 stupeň ~20 stupňov. Zodpovedajúcim spôsobom je tiež vyrovnaná os osi otáčania kotúča ventilu.
špecifikácia spätného ventilu naklápacieho kotúča
Špecifikácia hlavného parametra
Dizajn a výroba: API594,API 6D,JB/TB8937;
Tvárou v tvár a od konca ku koncu: API594,API6D,DIN3202,JB/T8937;
Tlakovo-teplotné hodnotenie: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Kontrola a test: API598,JB/T9092;
Príruba potrubia: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Produktový rad
Materiál tela: uhlíková oceľ, nehrdzavejúca oceľ, legovaná oceľ, bronz
Nominálny priemer: 2"~24"(DN50~DN600)
Koncové pripojenie: RF,RTJ,BW
Rozsah tlaku: Trieda 150~ 2500 (PN16~PN150)
Pracovná teplota: -196ºC~+560ºC

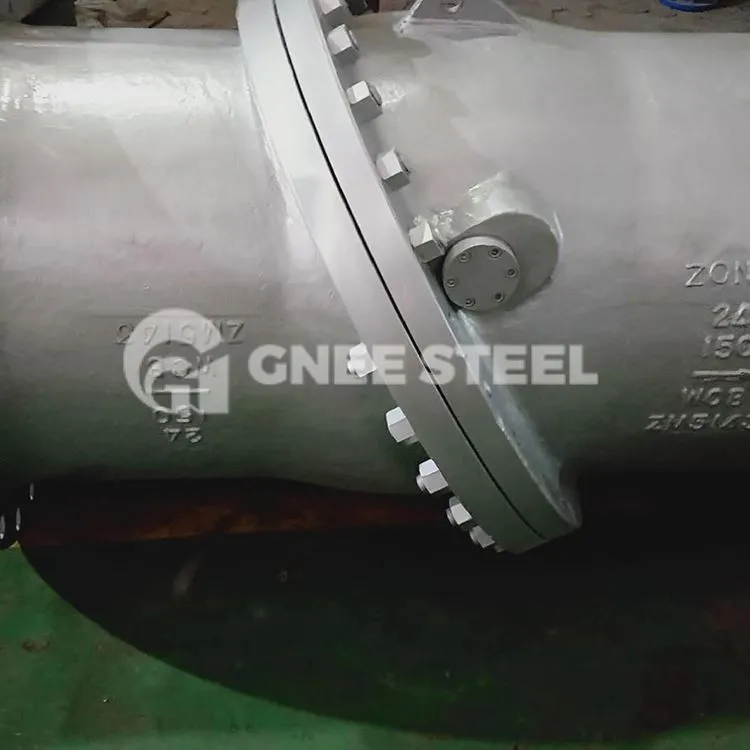

Spätné ventily s prírubovým sklopným kotúčom
FAQ
1. Aké je vaše MOQ?
Naše MOQ je zvyčajne 1 ks.
2. Aká je vaša dodacia lehota?
Naša dodacia lehota je približne 25-30 dní.
3. Aké sú vaše platobné podmienky?
Akceptujeme T / T, 100% L / C, Western Union atď.
4. Mohli by ste poskytnúť bezplatné vzorky?
Zvyčajne ponúkame bezplatné vzorky, ale náklady na dopravu znášajú zákazníci.
