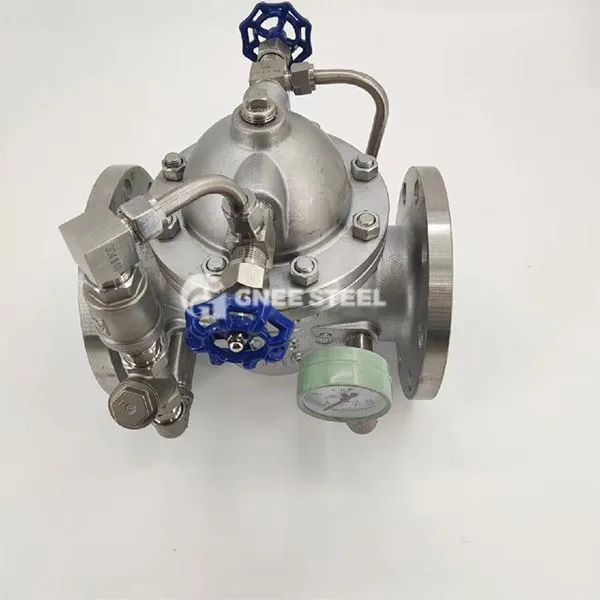

Non Slam Check ventil

Non-Slam Check Ventil je ventil, ktorý riadi jednosmerný tok média uzavretím disku ventilu v etapách. Má duálne funkcie zabránenia tečmu média chrbta a eliminácii vplyvu vodného kladiva. Je obzvlášť vhodný pre systémy s vysokým tlakom, veľkým prietokom a častým začiatkom a zastavením.

Organizácia

Hlavná štruktúra

Telo ventilu: odliata s uhlíkovou oceľou, nehrdzavejúcou oceľou alebo špeciálnou zliatinou (napríklad Hastelloy), prispôsobená korozívnym požiadavkám rôznych médií;

Ventilový disk: spoločný výkyvný jeden disk alebo motýľový dvojitý excentrický dizajn, s tesniacim povrchom pokrytým elastickými materiálmi, ako je gumová a polytetrafluóretylén.

Komponent vyrovnávacej pamäte

Hydraulické tlmené zariadenie: Upravte uzatváraciu rýchlosť valcom alebo hydraulickým riadiacim systémom (napríklad hydraulické pomalé vyčistenie, ktorý kontroluje ventil motýľa);

Štruktúra pružiny a piestov: Vhodné pre ventily s malým priemerom (napríklad DN50 alebo menej), ktoré si vyžadujú rýchlu reakciu.

Pomocné komponenty

Mikro filtre, ihlové ventily, guľové ventily atď. Vytvárajú hydraulický riadiaci obvod na presné nastavenie načasovania účinku hlavného ventilu.

Normálny priemer: 2 - 48 palc (dn 50 - dn1200)

Rozsah tlaku: trieda 150 - 2500 lb

Koncové pripojenie: RF, RTJ

Pracovná teplota: -29 Stupeň ~ +400

Materiál: uhlíková oceľ, z nehrdzavejúcej ocele, zliatinová oceľ, hliníkový bronz, TI

Dizajn a výroba: API 594

Konštrukčná dĺžka: API 594

Pripojenie: ASME B16.5, ASME B16.47

Test a kontrola: API 598



Non Slam Check ventil



Výhody výkonnosti a hodnota priemyslu
‌ Potlačenie kladiva voda‌
Znižuje tlak špičkového kladiva o 60-80% prostredníctvom inscenovaného uzavretia, čím sa znižuje koncentrácia napätia potrubného systému v porovnaní s bežnými kontrolnými ventilmi;
‌ Zníženie a zníženie spotreby a zníženie spotreby‌
Nízky konštrukcia odporu voči prietoku (koeficient odporu prietoku menší alebo rovný 0. 2) znižuje spotrebu energie kontinuálnej prevádzky čerpadla;
‌ SPRÁVA A DOPLNKA‌
Dodržiava API 598, JB/T 9092 a ďalšie normy, ktoré spĺňajú požiadavky na certifikáciu bezpečnosti vysokorizikových scenárov, ako je jadrová energia a chemický priemysel.
