Kontrolný ventil gumovej klapky

‌Rubber Flap Check Ventil‌ je ventil, ktorý používa ‌elastickú gumovú klapku na dosiahnutie jednosmerného riadenia prietoku a je pododdielom kontrolného ventilu. Jej hlavnou funkciou je rýchlo blokovať spätný tok média prostredníctvom flexibility gumového materiálu, pričom sa znižuje vplyv vodného kladiva a široko sa používa pri ochrane protibežných kvapalných systémov kvapaliny.

Základná štruktúra a technické vlastnosti
‌Key komponenty‌

‌Valve telo a kryt ventilu‌: Zvyčajne vyrobené z liatiny, liatej ocele alebo nehrdzavejúcej ocele, s úrovňou odolnosti proti tlaku pokrývajúcou PN 10- pn16 a niektoré vysokotlakové modely môžu dosiahnuť triedu 600; ‌Rubber Flap‌: Je vyrobená z oceľovej doštičky alebo vystuženej nylonovej tkaniny ako kostru a vonkajšia vrstva je pokrytá chloroprénovou gumou alebo dusičnou gumou, ktorá má elasticitu aj v ťahu, a otváracia a zatváracia životnosť môže dosiahnuť 1 miliónkrát; ‌ SYSTÉMOVÝ SYSTÉM‌: Prijíma konštrukciu nakloneného ventilového sedadla a tlak v tesniacich povrchoch môže dosiahnuť 1,1 -násobok nominálneho tlaku (štandard tesnenia tesnenia) a úroveň úniku spĺňa štandard triedy ANSI triedy VI.
‌Technické parametre‌

‌ pracovná teplota‌: -20 Stupeň ~ 80 stupňov (špeciálne modely sú vhodné pre -40 stupňa ~ 120 stupňov);
‌Plikovateľné médiá‌: Čistá voda, odpadová voda, morská voda, olej a mierne korozívne tekutiny (je potrebné zladiť gumový materiál);
‌ Test dĺžky: 1,5 -násobok nominálneho tlaku, aby sa zabezpečila štrukturálna stabilita v podmienkach vysokého tlaku.
Pracovný princíp a základné výhody
‌Workflow‌

‌Forward Flow‌: Stredný tlak tlačí disk gumového ventilu, aby sa otáčal okolo osi do úplne otvoreného stavu (otvárací uhol je asi 7 {{{}} ~ 75 stupňov) a koeficient odporu prietoku je taký nízky ako 0. 2 ~ {{}}. 3; ‌ Reverzné uzavretie‌: Keď médium tečie dozadu, gumový disk rýchlo zapadne do sedadla ventilu pod spätným tlakom a pružinou\/gravitáciou a doba uzatvárania je menšia alebo rovná 0,8 sekundy, blokuje spätný tok a znižuje efekt vodného kladiva.
‌Core výhody‌

„Odolnosť proti prietoku a úspora energie: Dizajn zjednodušeného prietokového kanála znižuje spotrebu energie a strata hlavy je iba 30% tradičného ventilu kontroly zdvihu;
‌ Strong proti znečisteniu: Gumový tesniaci povrch sa môže prispôsobiť médiu obsahujúcemu suspendované častice (priemer častíc menší alebo rovná 5 mm) a nie je ľahké sa upchať;
‌Orózna rezistencia: Gumová vrstva izoluje kov tela ventilu z kontaktu s médiom, čím sa predlžuje životnosť ventilu (napríklad životnosť chloroprénovej gumy proti korózii morskej vody väčšia ako 10 rokov).

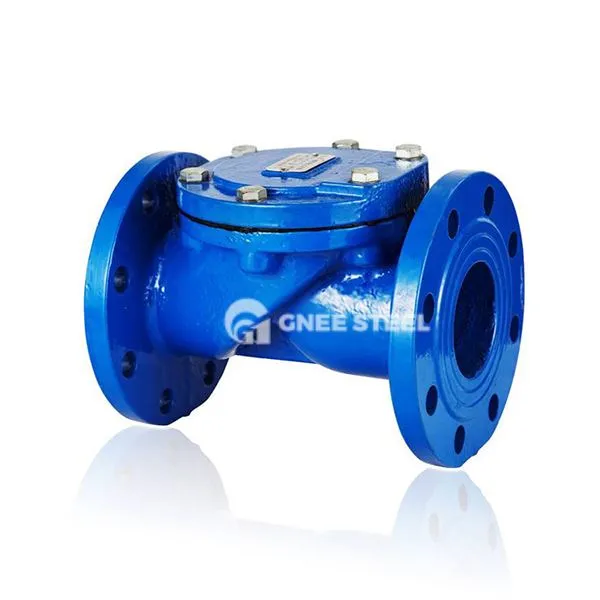

Kontrolný ventil gumovej klapky



Žiadosti
