Dvojdoskový spätný ventil plátkového typu môže výrazne znížiť vodné rázy vďaka krátkemu uzatváraciemu zdvihu a zaťaženiu pružiny. Používa sa hlavne v komunálnych, priemyselných a výškových budovách vodovodných a kanalizačných potrubných sieťach. Pretože jeho konštrukčná dĺžka je kratšia ako bežné spätné ventily, jeho inštalácia je jednoduchá.

Technické dáta

ROZSAH: DN 40 AŽ DN 1400

Dizajn:EN16767(EN12516-1) / API594 (ASME B16.34)
Pripojenia: plátkové alebo prírubové PN6 až PN100 ACC. podľa EN1092-1 /PN6 až PN40 ISO7005-1 / BS 4504 sek 3.2 ANSI 125# až 600# ACC. podľa ASME B16.1/ B16.5 / B16.47 (JIS5/10K)
Tvárou v tvár: EN588 séria 16 / API594
Testovanie: EN12266 (ISO5208) alebo API598
Maximálne pracovné tlaky: v závislosti od konštrukcie materiálu
Prevádzkové teploty: -20ºC +120ºC (pre iné teploty sa informujte).
Minimálny protitlak pre tesnosť: {{0}},3 až 0,5 barov.
Označenie: EN-19 / ASME B16.34 (MSS Sp25).
Materiály: tvárna liatina, oceľ, nehrdzavejúca oceľ, superduplex, brz-alu.

steel check valve

Normy a špecifikácie:

1. Dizajn a výroba: API 594, API 6D, JB/T 8937;

2. Dĺžka konštrukcie: API 594, API 6D, DIN 3202, JB/T 8937;

3. Tlakovo-teplotná trieda: ANSI B 16,34, DIN 2401, GB/T 9124, HG 20605, SH 3406, JB/T 74;

4. Testovanie a kontrola: API 598, JB/T 9092;

5. Príruba potrubia: JB/T 74-90, GB/T 9112-9124, HG 20592-20635, SH 3406, ANSI B 16.5, DIN 2543-2548, GB/T 13402, API 605, ASME B 16,47.

wafer check valves

Štrukturálne vlastnosti spätných ventilov doštičiek:

1. Štrukturálna dĺžka je krátka a jej konštrukčná dĺžka je len 1/4 až 1/8 tradičného prírubového spätného ventilu;

2. Malá veľkosť a nízka hmotnosť, jeho hmotnosť je iba 1/4 až 1/20 tradičného prírubového spätného ventilu;

3. Kotúč ventilu sa rýchlo zatvára a tlak vodného kladiva je malý;

4. Na inštaláciu je možné použiť horizontálne aj vertikálne potrubia;

5. Prietokový kanál je hladký a odpor tekutiny je malý;

6. Citlivé pôsobenie a dobrý tesniaci výkon;

7. Zdvih kotúča ventilu je krátky a náraz zatvárania ventilu je malý;

8. Celková štruktúra, jednoduchá a kompaktná, krásny vzhľad;

9. Dlhá životnosť a silná spoľahlivosť.

Populárne Tagy: dvojitý doskový spätný ventil na oblátky, výrobcovia čínskych doskových spätných ventilov, dodávatelia, továreň, Kontrolný ventil, Skontrolujte priemysel ventilov, Skontrolujte typ dýzy ventilov, Skontrolujte výrobu ventilov, Tiché kontrolné ventily, SS Non návratový ventil

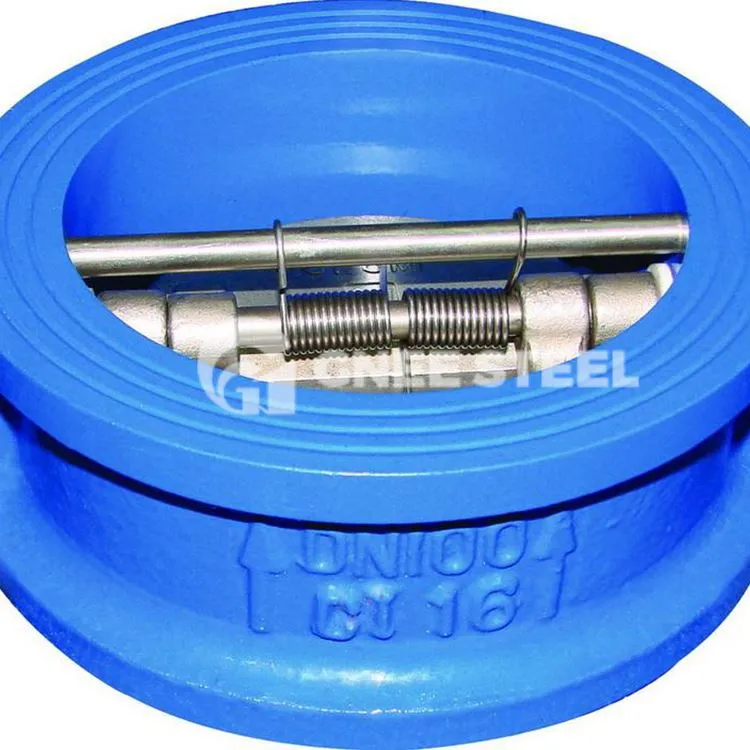

Oblátkový dvojplatňový spätný ventil
