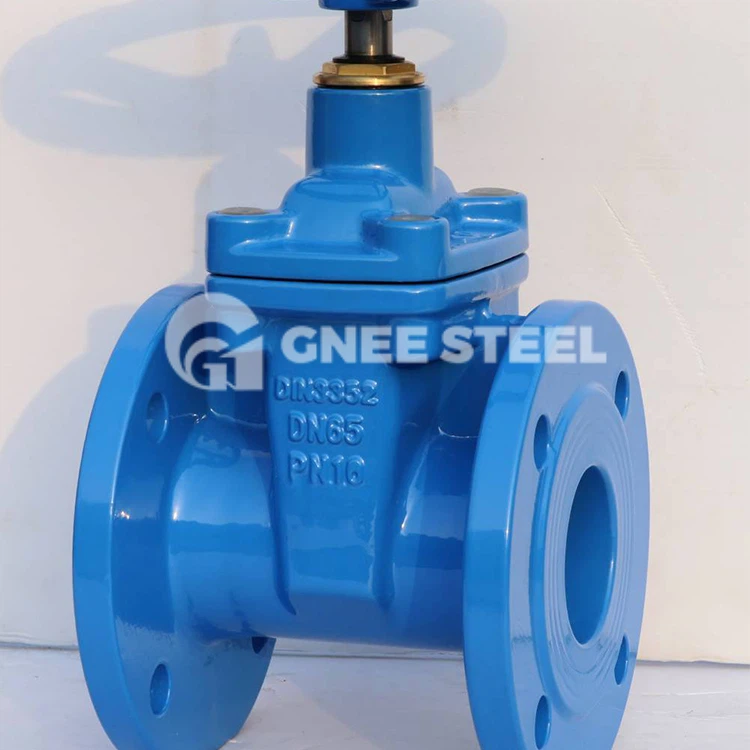

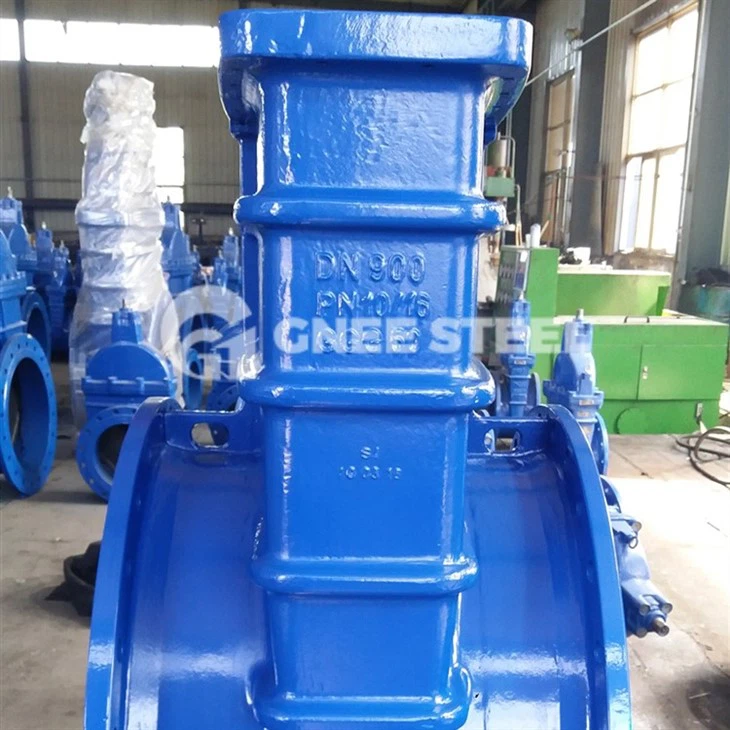

Popis produktov
Liatinový posúvač je všestranný a vysoko spoľahlivý produkt. Je navrhnutý pre extrémne vysokú odolnosť a dlhú životnosť, ako aj nízke náklady na inštaláciu a minimálne nároky na údržbu. Jeho nekorozívny charakter ho predurčuje na použitie vo vonkajších a teplovodných systémoch, ako aj v stiesnených priestoroch, ktoré nemusia byť prístupné väčšími ventilmi. Tento typ ventilu je vyrobený z najkvalitnejšej liatiny a je dostupný v rôznych veľkostiach, vďaka čomu je vynikajúcou voľbou pre akúkoľvek aplikáciu.
Liatinové posúvače sú navrhnuté tak, aby boli prakticky bezúdržbové a bezporuchové. Jeho liatinové telo zaručuje jeho dlhú životnosť a je vysoko odolné voči hrdzi a korózii vďaka svojej neporéznej povahe. Ventil má tiež samomazací systém tesnenia, ktorý zaisťuje, že mechanizmus zostane stabilný a bezpečný. Okrem toho má tento typ ventilu široký rozsah nastavení ovládania, čo umožňuje užívateľovi ovládať celý rad tlakov a prietokov.
Detail liatinových ventilov
|
Telo a kapota |
Liatina podľa IS 210 FG 200 |
|
Gland & Thrust Plate |
Liatina podľa IS 210 FG 220 |
|
Klin a vypchávka |
Liatina podľa IS 210 FG 220 |
|
Ručné koleso |
Liatina podľa IS 210 FG 220 |
|
Stonka |
Nerezová oceľ podľa IS 6603 |
|
Skrutky a matice |
Uhlíková oceľ podľa IS 1363 |
|
Klinová matica a klinový krúžok |
Bronz podľa IS 318 Gr. LTB 2 |
|
Krúžok na sedenie tela |
Bronz podľa IS 318 Gr. LTB 2 |
|
Balenie žľazy |
Juta/konope podľa IS 5414 |
|
Tesnenie |
Guma podľa IS 638 Typ B |
|
Testovací tlak |
1,6 Mpa |
|
Koniec Podrobnosti |
Prírubové konce podľa IS 1538 |

Technické špecifikácie liatinových uzatváracích ventilov
|
Značka |
PREČ |
|
Tlak |
1,6 Mpa |
|
Veľkosť ventilu |
50 až 600 mm |
|
Typ ukončenia pripojenia |
Príruba |
|
Farba |
Hnedá |
|
Médiá |
Voda |
|
Materiál |
Liatina |

Tabuľka veľkostí CI ventilov
|
Veľkosti |
Rozmery |
||||
|
Mm |
palec |
L |
H |
T |
D |
|
50 |
2' |
178 |
365 |
16 |
165 |
|
65 |
2&1/2" |
190 |
380 |
15 |
185 |
|
80 |
3' |
203 |
425 |
21 |
200 |
|
100 |
4' |
229 |
470 |
22 |
220 |
|
125 |
5' |
254 |
485 |
22.5 |
250 |
|
150 |
6' |
267 |
595 |
23 |
285 |
|
200 |
8' |
292 |
725 |
24.5 |
340 |
|
250 |
10' |
330 |
835 |
26 |
395 |
|
300 |
12' |
356 |
910 |
27.5 |
445 |
