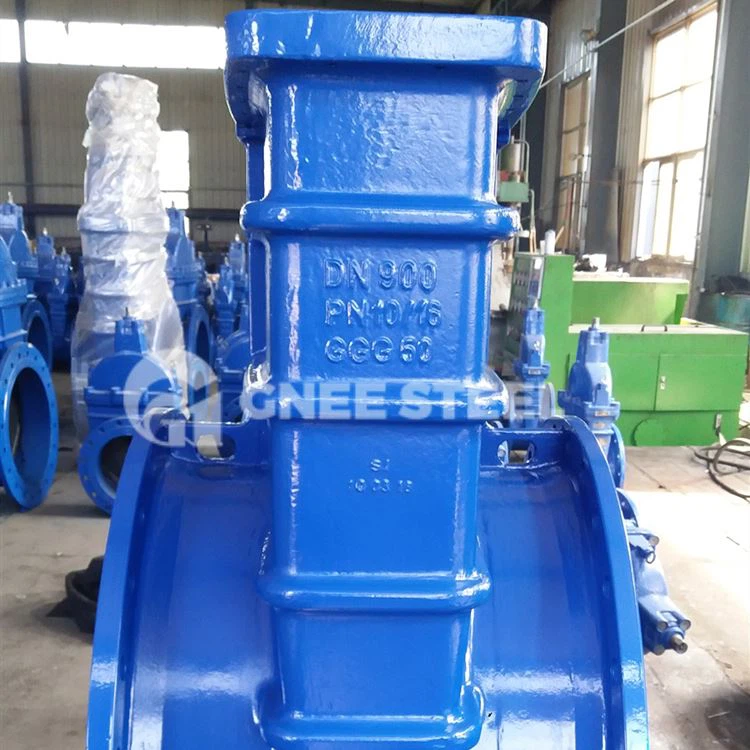

Ventil z tvárnej liatiny

Ventil z tvárnej liatiny je vhodný pre médiá ako voda, para, vzduch a olej s PN menším alebo rovným 4.0MPa a teplotou -30~350 stupňov . Bežne používané stupne zahŕňajú: QT400-15, QT450-10, QT500-7.

Uzávery sa zvyčajne skladajú z dvoch hlavných častí: telesa ventilu a krytu ventilu, ktoré tvoria tlakový plášť posúvača. Existujú rôzne návrhy rozhrania medzi týmito dvoma komponentmi.

1) Závitový spoj je najjednoduchší dizajn, ale používa sa iba na lacných nízkotlakových bronzových ventiloch.
2) Spojky sa tiež používajú hlavne pre bronzové ventily, ale dizajn spojky sa dá ľahšie rozobrať na opravu a údržbu.
3) Skrutkové kovania veka sú najobľúbenejšie armatúry a používajú sa na veľkej väčšine posúvačov v dnešných priemyselných aplikáciách. Na rozdiel od závitových ventilov a prípojných vekov vyžadujú skrutkové spoje veka tesnenie na utesnenie spojenia medzi telom ventilu a vekom.
4) Tlakový tesniaci spoj je aktivovaný tlakom kvapaliny v telese ventilu, ktorý pôsobí na klinové tesnenie z mäkkého železa alebo grafitu vklinené medzi teleso ventilu a kryt ventilu. Na tlakovo utesnených ventiloch platí, že čím vyšší je tlak v dutine telesa ventilu, tým väčšia je sila na tesnenie. Tlakové tesniace kryty sú široko používané vo vysokotlakových a vysokoteplotných aplikáciách, ako je napríklad energetický priemysel.
5) Zváraná kapota je veľmi populárny spoj veka telesa ventilu pre kompaktné oceľové ventily s veľkosťou ½ palca až 2 palce a tlakovými menovitými hodnotami 800 až 2500 bez potreby demontáže.

Oceľový uzatvárací ventil
