Opis ventilu noža
Lug Nôž brána ventil (tiež známy ako lug nôž brána ventil alebo slury ventil) je ventil špeciálne používaný na reguláciu nečistých, viskóznych alebo korozívnych tekutín. Jeho dizajn kombinuje reznú funkciu brány s výhodami inštalácie štruktúry LUG a široko sa používa v chemickom, elektrickej energii, ochrane životného prostredia a ďalších poliach.
Základné konštrukčné prvky
Dizajn plodu:
Teleso ventilu má na oboch stranách plasti, ktoré sú priamo spojené s prírubou potrubia skrutkami. Je ľahké nainštalovať a vyhnúť sa, že telo ventilu je stlačené a deformované skrutkami, čím sa zlepšuje spoľahlivosť tesnenia.
V porovnaní s tradičnými prírubovými ventilmi, inštalácia LUG skráti dĺžku skrutky a znižuje riziko úniku spôsobeného plížením skrutky.
konštrukcia a tesnenia:
Brána je navrhnutá s čepeľou v tvare U, ktorá môže odrezať nečistoty, ako sú vlákna a častice, aby sa zabránilo rušeniu; Povrch je leštený, aby sa zvýšil tesniaci výkon.
Tesnenie je rozdelené na mäkké tesnenie (PTFE, guma) a tvrdé tesnenie (kov/keramika). Mäkké tesnenie dosahuje nulový únik a tvrdé tesnenie je odolné voči vysokej teplote (menej ako alebo rovná 300 stupňom) a opotrebujú.
Materiálová adaptabilita:
Telo ventilu je zvyčajne vyrobené z nehrdzavejúcej ocele (304/316L), uhlíkovej ocele alebo špeciálnej zliatiny (napríklad F55, 2205), ktorá je vhodná pre korozívne médiá;
Brána môže byť vyrobená z materiálov odolných voči opotrebeniu (napríklad 2CR13, keramika), aby sa predĺžila životnosť.
Pracovný princíp
Brána sa zdvihne vertikálne manuálnym, elektrickým alebo pneumatickým pohonom stonky ventilu:
Pen State: Brána je úplne zdvihnutá a tekutina prechádza bezimpeded;
Prehlásený stav: Čepeľ v spodnej časti brány stlačí sedadlo ventilu, odreže médium a zoškraba nečistoty na tesniacom povrchu, aby sa dosiahlo obojsmerné tesnenie.
Špecifikácia ventilu noža
|
Položka |
Brána noža | |||
|
Priemer |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Hlavné materiály |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2Cr25ni20 |
|||
|
Únik |
Tvrdé tesnenie z nehrdzavejúcej ocele: stupeň D (kvapalina 0. 1xdn mm3/s) |
|||
|
Príslušenstvo |
1.Flange 2.Solenoid ventil 3.Air Filter 4.LIMIT prepínač |
|||
|
Tuleň |
Tvrdé tesnenie z nehrdzavejúcej ocele, teflónové mäkké tesnenie |
|||
|
Teflónové mäkké tesnenie |
Stupeň A (nulová únik) |
|||
|
Príruba |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Tlakový rozsah |
{{0}}. 0 ~ 1,0mpa |
|||

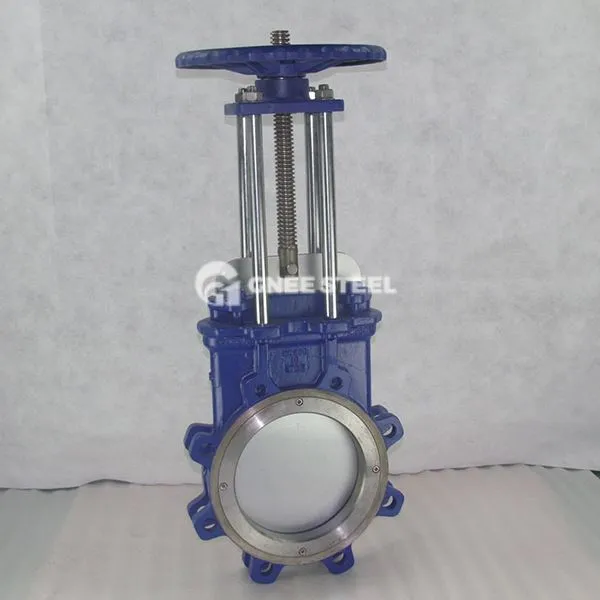

Brána noža
Žiadosti
Ochrana životného prostredia: Ošetrenie odpadovej vody obsahujúcej suspendované tuhé látky v úpravách mestských odpadových vôd.
Energetický priemysel: Doprava a rezanie popola v elektrárňach spaľujúcich uhlie.
Chemický priemysel: Kontrola toku silných kyselín a alkalických médií.
Pappermaking a metalurgia: potrubné systémy pre vysoko koncentráciu buničiny a minerálny piesok.
