Otváracie a uzatváracie časti uhlového ventilu sú kotúče v tvare zátky s plochým alebo kužeľovým tesniacim povrchom a kotúč sa pohybuje lineárne pozdĺž stredovej čiary tekutiny. Pohyb drieku ventilu môže byť buď typu zdvíhacej tyče (stopka ventilu stúpa a klesá a ručné koleso sa nedvíha a neklesá), alebo typu zdvíhacej a otočnej tyče (ručné koleso a driek ventilu sa otáčajú a zdvíhajú spolu a matica je nastavená na telese ventilu). Vstupné a výstupné kanály média nie sú v rovnakom smere, ale pod uhlom 90 stupňov, čo spôsobí určitý pokles tlaku. Najväčšou výhodou je, že môže byť inštalovaný na ohybe potrubného systému, čo šetrí kolená a je pohodlné na obsluhu.
Špecifikácia guľových ventilov uhlového typu
| Rozsah veľkostí | Materiály tela |
| 1/2″-24″ (15 mm-600 mm) | Uhlíková oceľ, nehrdzavejúca oceľ, nikel hliníkový bronz, legovaná oceľ atď |
| Teplotný rozsah | Materiál stonky |
| -196 až 500 stupňov | Nerezová oceľ |
| Hodnoty tlaku | Materiály sedadiel |
| Trieda 150 až Trieda 2500, PN 2,5 až PN420, 10K-20K | Materiál obloženia je kov na kov podľa API 600 |
| Hodnotenie vypnutia | Materiály disku |
| Nulový únik | Uhlíková oceľ, nehrdzavejúca oceľ, nikel hliníkový bronz, legovaná oceľ atď |
| Štýl tela | Dizajnový štandard |
| Dvojitá príruba, tupý zvar, | ASME B16.34, BS1873, DIN3356, API 623 |
| Vŕtanie príruby | Testovací štandard |
| ASME B16.5, EN 1092-1, GOST 33259, ASME B16.47 | API 598,EN12266-1,ISO 5208 |
| Certifikácie | Tvárou v tvár |
| CE,EAC,SIL3,API 6FA,ISO 19001,API 600 | ASME B16.10,SK558-1 |
| Fugitívne emisie | Prevádzka |
| ISO 158484-1 | Wench, Gear, Electric, Pneumatic, atď |

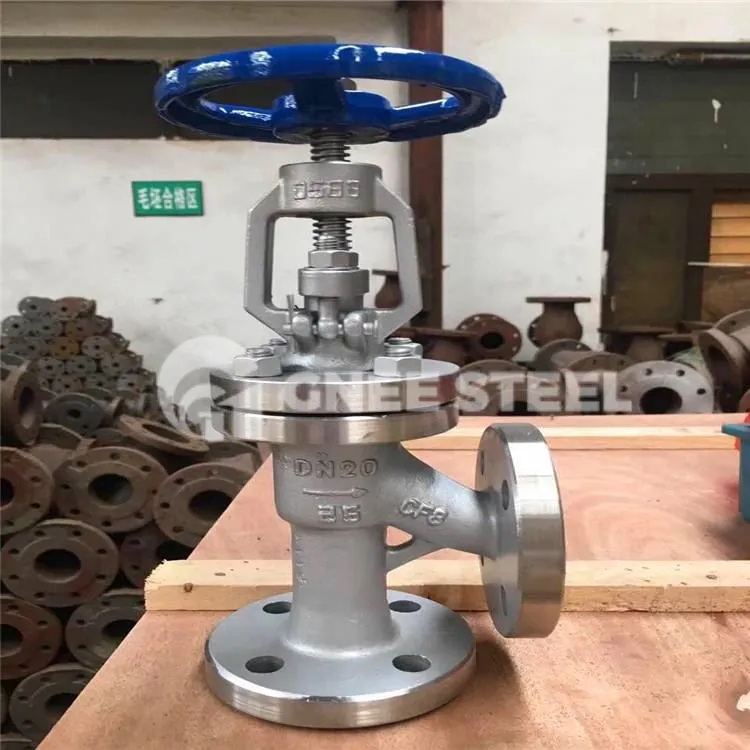

Uhlové guľové ventily
FAQ
1.Q: Ste obchodná spoločnosť alebo výrobca?
Odpoveď: Sme výrobca s továrňou s rozlohou 7 000 metrov štvorcových a 200 zamestnancami.
2.Q: Môžete poskytnúť montážne výkresy na potvrdenie?
Odpoveď: Áno, príslušné výkresy môžeme poskytnúť do 24 hodín.
3.Q: Môžete vykonať nedeštruktívne testovanie komponentov ventilov?
Odpoveď: Áno, môžeme vykonať rádiografické testovanie, penetračné testovanie, ultrazvukové testovanie, testovanie magnetických častíc atď.
4.Q: Môžeme odobrať vzorky na kontrolu kvality?
A: Samozrejme. Môžete informovať model a my pripravíme vzorky do 7 dní.
5.Q: Môžete pomôcť s údržbou a uvedením do prevádzky na mieste?
Odpoveď: Áno, radi vám pomôžeme, keď to potrebujete. Náš popredajný tím môžeme poslať na vyriešenie problému do 14 dní
