Vysokoteplotný opis ventilu Globe
Vysokoteplotný globálny ventil je určený pre vysokoteplotné médium (ako je para, tepelný olej, roztavená soľ atď.) Navrhnutá pre typ ventilu, cez klapku ventilu ventilu pozdĺž stredovej čiary vertikálneho pohybu sedadla ventilu, aby sa dosiahol otvorenie a zatváranie, hlavne na reguláciu prietoku vysokorýchlostných tekutín a odrezaných.
Jeho základné funkcie zahŕňajú:
Prerušenie tesnenia: na zabránenie úniku vysokoteplotných médií;
Regulácia toku: Riadenie toku je možné dosiahnuť v čiastočne otvorenom stave;
Vysokotlaková tolerancia: Prispôsobiť sa na pracovné podmienky vysokej teploty systému tlaku systému Vysoký tlak: prispôsobiť sa kolísaniu tlaku systému v podmienkach vysokej teploty.
Štrukturálne vlastnosti
Tesniaci konštrukcia
Kovové vlnovky sa používajú na nahradenie tradičného balenia, aby sa zabránilo úniku spôsobenému starnutím balenie pri vysokej teplote a zlepšili spoľahlivosť tesnenia.
Tesniaci povrch odolný voči opotrebovaniu
Klapka a sedadlo ventilu sú zvárané zvareným karbidom na báze stellitu na báze kobaltu (stellite), čo zlepšuje odolnosť proti opotrebeniu o 3-5 a teplotný odpor môže dosiahnuť viac ako 650 stupňov.
Kompaktné zvárané pripojenia
Teleso ventilu je privarené k potrubia (napr. Koniec zváracieho konca BW alebo Socket Weld SW), znižuje únikové body a robí ho vhodný pre vysokotlakové vysokoteplotné systémy.
Optimalizovaný dizajn stonky
Stonka ventilu je temperovaná + povrchovo nitridovaná, s tvrdosťou HV 900-1100, ktorá je odolná voči vysokej teplote korózie a oderu a rozširuje životnosť o 50%.
Špecifikácia ventilu vysokej teploty
| Diely | 常用材质 | 规格范围 |
|---|---|---|
|
teleso ventilu |
Liate oceľ (WCB, WC6), nehrdzavejúca oceľ (CF8M) |
Nominálny priemer: dn 15- dn300 |
|
tesniaci povrch |
Prekrytie stellite zliatiny (COCRW) | Nominálny tlak: pn 16- pn400 |
| kmeň ventilu | 38crmoala Nitriding Steel, F6A Dualfázová oceľ | Použiteľná teplota: -40 Stupeň ~ +650 Stupeň |
|
vädnúť |
Austenitická nehrdzavejúca oceľ (304\/316L) | Režim jazdy: Manuál\/pneumatický |

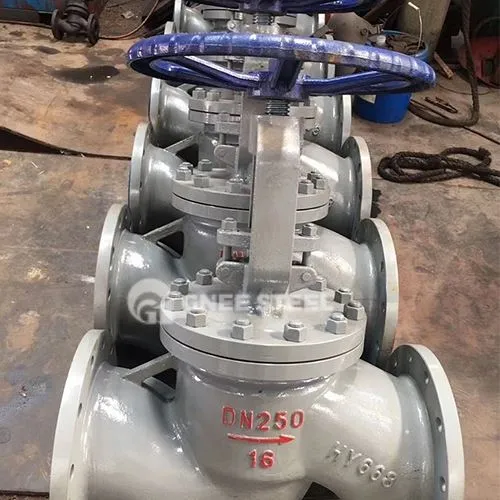

vysokoteplotný glóbusový ventil
Aplikácia a funkcia
- Petrochemický priemysel
Scenár: katalytická krakovacia jednotka, ropovod s vysokým teplotou;
Funkcia: Vyriešte rušenie ventilu a zlyhanie tesnenia spôsobené koksovaním vysokej teploty ťažkej ropy.
- Energetický priemysel
Scenár: Hlavný parný potrubný plynovod, systém napájania kotla;
Function: Prevent supercritical steam (>550 stupňov) od erodovania sedadla ventilu a zníženia frekvencie vypínania a údržby.
- Metalurgia a koksovanie
Scenár: regenerácia plynu z koksu, ošetrenie plynným plynom s vysokým teplotou;
Funkcia: Odolajte erózii médií obsahujúcich častice a rozširujte životnosť služieb ventilu.
- Nová energetická a jadrová energia
Scenár: systém skladovania energie roztavenej soli, izolácia pary jadrovej úrovne;
Funkcia: Zaistite nulovú úniku rádioaktívnych médií a spĺňajte štandardy jadrovej energie ASME.
