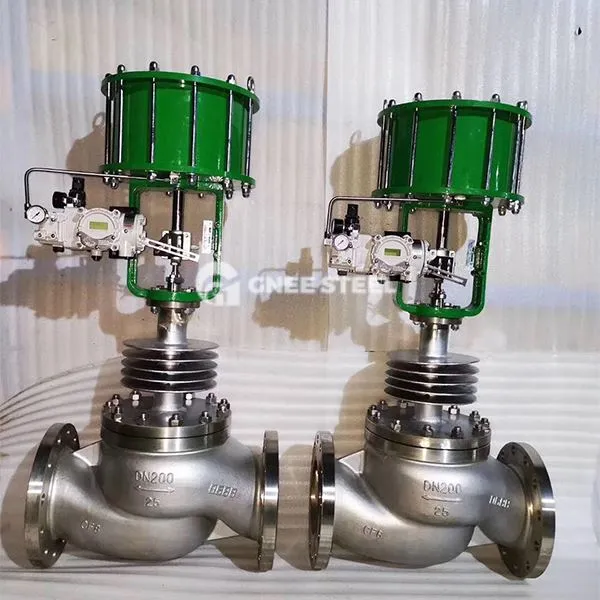

Pneumatické glóbusové ventily

Ventil pneumatického zemegule je regulačný ventil, ktorý používa ako zdroj energie stlačený vzduch. Poháňa ventilový disk, aby stúpal a prepadol pneumatickým ovládačom, aby dosiahol úplnú otvorenú/blízku kontrolu potrubného média. Je vhodný na rýchle obmedzenie a bezpečné potreby izolácie v oblasti ropy, chemického priemyslu a energie.

Základná štruktúra a pracovný princíp
Základné komponenty:
Pneumatický ovládač: valcový valec s dvojitým pôsobením alebo jednostranne pôsobiaci valc, ktorý prijíma riadiaci signál (4 ~ 9 stĺpový stlačený vzduch) na pohyby ventilového stonky.
Disk tela a ventilu ventilu: Disk ventilu je štruktúra v tvare zástrčky, tesniaca plocha prijíma plochý alebo kužeľový dizajn povrchu a sedadlo ventilu je zvárané tvrdou zliatinou na báze kobaltu, aby sa zlepšil odpor opotrebenia.
Forma tesnenia: nútené utesnenie (stredne tlakové pomocné tesnenie) alebo samovraždenie (tlačenie ventilového disku).
Pracovný princíp:
Pneumatický ovládač prepína smer zdroja vzduchu cez solenoidný ventil, tlačí piest alebo membrána, aby pohonný ventilová stonka pohybovala vertikálne, aby sa disk ventily spojil alebo sa oddelil od sedadla ventilu, aby sa dosiahol otváranie a zatváranie.
‌ Ochrana proti fáze: Jednotné pôsobiace ovládače sa spoliehajú na pružinové reset a automaticky sa zatvárajú, keď sa stratí vzduch (typ zlyhania) ‌.



Pneumatické glóbusové ventily



Aplikácia:

Priemyselné obmedzenie: Núdzové obmedzenie vysokoteplotnej pary a korozívnych médií (vrátane H₂s, CO₂).
Bezpečná izolácia: skvapalnený zemný plyn (LNG) skladovacie a prepravné potrubia, výstupy z kvapalného kyslíkového čerpadla zariadení na separáciu vzduchu.

Výberové body:

Médiové charakteristiky: Pre častice obsahujúce médium sa uprednostňuje tvrdé tesnenie + šikmú štruktúru sedadla ventilu, aby sa znížil opotrebenie.
Ovládač: Pre podmienky vysokého tlaku (＞ 10 MPa) sa musí zvoliť dvojitý pôsobiaci valec, aby sa zabezpečila hnacia sila.
Smer inštalácie: Smer toku média by mal byť v súlade so šípkou na tele ventilu, aby sa predišlo spätnej inštalácii a zlyhaniu tesnenia.
