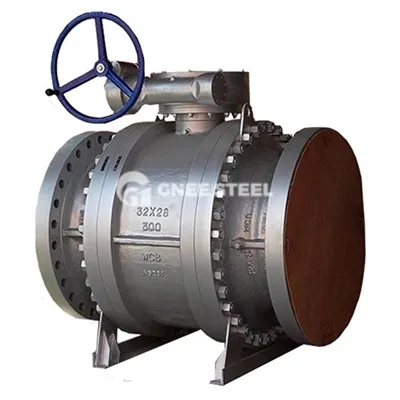

API6D špecificky špecifikuje konštrukčné, výrobné a testovacie požiadavky na guľové ventily, posúvače, spätné ventily a zátkové ventily používané v diaľkových-potrubiach.
Rozsah aplikácie normy API6D zahŕňa hlavne potrubné systémy v odvetviach, ako je ropa, zemný plyn a chemický priemysel. Pracovný tlak pokrýva úrovne triedy 150 až 1500 a použiteľný teplotný rozsah je -28 stupňov C až 300 stupňov C,okrem guľového ventilus. Typy médií zahrnuté v norme zahŕňajú ropu, čistený zemný plyn, kyslé plyny, uhoľný plyn, vodu a uhoľnú kašu. V porovnaní so všeobecnými normami pre ventily kladie API6D väčší dôraz na spoľahlivosť a-dlhodobý tesniaci výkon potrubných ventilov v náročných prevádzkových podmienkach.
Presné škrtenie:Vysokovýkonné{0}}guľové ventily navrhnuté na presnú reguláciu prietoku.
Rozsah API 6D vs. štandardy Globe Valve
Porovnanie štandardného pokrytia
| Typ ventilu | API 6D (potrubie) | Primárny guľový ventil Standard |
| Guľové ventily | áno(Plávajúce a čapy) | API 608 / ASME B16.34 |
| Uzatváracie ventily | áno(Cez-potrubie/dosku) | API 600 / API 603 |
| Spätné ventily | áno(hojdačka / piest) | API 594 / API 602 |
| Zástrčné ventily | áno | API 599 |
| Guľové ventily | Nie | API 623 / API 602 / API 603 |
Koeficient prietoku (Cv)Porovnanie (NPS 6, trieda 300)
| Typ ventilu | Dizajn | Typické CVCv Hodnota |
Strata tlaku |
| Guľový ventil s plným otvorom | API 6D | 4,500 - 5,200 | zanedbateľné |
| Doskový uzatvárací ventil | API 6D | 3,800 - 4,200 | Veľmi nízka |
| Štandardný guľový ventil | API 623 | 450 - 600 | Vysoká |
Špecifikácie guľového ventilu
| Dizajnový štandard | API 623 (liata oceľ), API 602 (kovaná oceľ), ASME B16.34 |
| Tvárou v tvár-v{1}}tvári (F-F) | ASME B16.10 |
| Hodnotenie tlaku | trieda 150, 300, 600, 900, 1500, 2500 |
| Rozsah veľkostí | NPS 1/2" až 24" (DN 15 až 600) |
| Ukončiť pripojenia | Prírubový (RF, RTJ), Tupý{0}}Zvar (BW), Socket-Zvar (SW), Závitový (NPT) |
| Tlakové skúšky | API 598 (kontrola a testovanie ventilov) |
| Prevádzka | Ručné koleso, pohon prevodovky, elektrické/pneumatické pohony |
| Typ kapoty | Skrutkovaná kapota (BB), tlaková tesniaca kapota (PSB), zváraná kapota (WB) |
Materiálová tabuľka ventilu
| Názov časti | Uhlíková oceľ | Nerezová oceľ | Nízkoteplotná oceľ |
| Telo / Kapota | A216 WCB / A105 | A351 CF8M / F316 | A352 LCC / LF2 |
| disk | A105 + 13Cr (tvrdý{1}}tvár) | F316 / CF8M | LF2 + 316 |
| Sedadlo / Sedací krúžok | Stelitové prekrytie (tvrdé-plošné) | F316 + Stellite Overlay | F316 + Stellite Overlay |
| Stonka | A182 F6a (13Cr) | A182 F316 | A182 F316 |
| Balenie | Flexibilný grafit | PTFE (teflón) | Flexibilný grafit |
Tabuľka veľkostí guľových ventilov triedy 150, 300 a 600 (mm)
| NPS | DN (mm) | Trieda 150 (F-F) | Trieda 300 (F-F) | Trieda 600 (F-F) | Výška (otvorená) | Ručné koleso (Ø) |
| 2" | 50 | 203 | 267 | 292 | ~350 | 200 |
| 2-1/2" | 65 | 216 | 292 | 330 | ~410 | 200 |
| 3" | 80 | 241 | 318 | 356 | ~450 | 250 |
| 4" | 100 | 292 | 356 | 432 | ~530 | 300 |
| 6" | 150 | 406 | 444 | 559 | ~650 | 400 |
| 8" | 200 | 495 | 559 | 660 | ~850 | 500 |
| 10" | 250 | 622 | 622 | 787 | ~1050 | 600 |
| 12" | 300 | 698 | 711 | 838 | ~1200 | 600 |

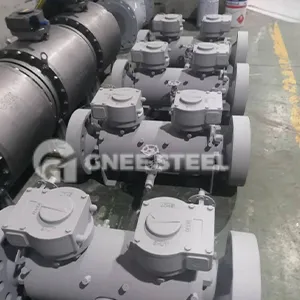

Továreň na guľové ventily
Závažné servisné guľové ventily: Dizajn krytu s tlakovým tesnením pre aplikácie triedy 900 až 2500.
FAQ
Aké sú dva bežné typy guľových ventilov?
Existujú dve základné technológie pre návrh guľových ventilov,dizajn plávajúcej gule a dizajn gule namontovaný na čape. Medzi hlavné komponenty guľového ventilu patria: Teleso ventilu – tlaková nádoba, ktorá obsahuje komponenty potrebné na reguláciu alebo uzavretie prietoku potrubím.
Aký je rozdiel medzi API 6D a ASME?
API 6D sa zameriava na potrubné ventily používané v systémoch ropy a zemného plynu. Poskytuje špecifické požiadavky na bezpečnosť, odolnosť a funkčnosť. ASME B16. 34 je širšia norma, ktorá pokrýva ventily pre rôzne priemyselné aplikácie so zameraním na tlak-teplotu, materiály a dizajn.
Aký je rozdiel medzi API 6D a API 598?
API 598 zaisťuje, že široká škála ventilov spĺňa výkonnostné normy. Zatiaľ čo API 6D sa zameriava na prísne testovanie ventilov používaných v potrubiach. Pochopenie rozdielov medzi API 598 a API 6D vám môže pomôcť pri výbere najvhodnejšej špecifikácie ventilu pre váš projekt.
