TheDvojitý guľový ventil DBB (Double Block and Bleed).je bezpečnostné kontrolné zariadenie špeciálne navrhnuté pre scenáre stredného a vysokého tlaku (2,5 MPa až 100 MPa) a nebezpečných/cenných médií (ropa a plyn, chemické činidlá, skvapalnené uhľovodíky, plyny s vysokou-čistotou atď.). Je vhodný pre teploty od -60 stupňov do 450 stupňov a je široko používaný v petrochemických hlavných potrubiach, skladovacích a prepravných systémoch LNG/CNG, farmaceutických vysokotlakových reakčných potrubiach, pomocných okruhoch jadrovej energie a iných oblastiach.
Na základe integrovanej sériovej konštrukcie s dvojitým guľovým ventilom, nezávislého vypúšťacieho kanála a kovania zo zliatin -odolných voči korózii a teplotám- (A105, 316L, F11) a vyrobených podľa noriem API 6D a ASME B16.34, dosahuje funkciu „vypnutie s dvojitým tesnením- + odľahčenie tlaku medzikomory“. Je vhodný pre menovité priemery DN6-DN150 a môže byť poháňaný ručne, pneumaticky a elektricky. Ide o základný bezpečnostný komponent pre izoláciu údržby vysokotlakového potrubia a prevenciu úniku médií.
GNEE je popredný výrobca ventilov v Číne, vybavený CNC dielňou, ktorá vám poskytuje služby prispôsobenia ventilov.Optimalizujte svoje potrubie – stiahnite si katalóg ventilov ešte dnes!
Hlavnou funkciou guľového ventilu DBB je „dvojitý blok + dvojité odvzdušnenie“:
- Dvojitý blok: Keď je ventil zatvorený, tesniace plochy na oboch stranách tela ventilu môžu súčasne a nezávisle blokovať prietok média, čím vytvárajú dvojitú tesniacu bariéru, ktorá zabraňuje úniku média alebo krížovému{0}}prúdeniu.
- Dvojité odvzdušňovanie: Ventil má v strede odvzdušňovací otvor na vypustenie zvyškového média alebo tlaku z dutiny ventilu, čím sa zabráni hromadeniu média v dutine ventilu a spôsobeniu korózie alebo bezpečnostných rizík.
Pracovný princíp dvojblokového a odvzdušňovacieho guľového ventilu:
Základnou konštrukčnou logikou guľového ventilu DBB je „dvojité uzatvorenie{0}}vypnutie + odvzdušnenie“, čím sa dosiahne bezpečná izolácia média prostredníctvom dvoch nezávislých tesniacich plôch a odvzdušňovacieho zariadenia:
Funkcia dvojitého{0}}vypínania
Keď je ventil zatvorený, dve nezávislé guľôčky (alebo dvojité tesniace plochy jednej guľôčky) súčasne uzavrú tok média pred a po prúde. Sedlo ventilu a guľa tvoria vysoko presné tesnenie prostredníctvom technológie presného brúsenia (ako je lapovanie guľôčok/sediel), ktoré zaisťuje nulový únik. Napríklad v kryogénnych podmienkach LNG môže duplexný oceľový materiál +-samosťahovacie kovové tesnenie odolávať extrémnym teplotám od -196 stupňov do +600 stupňov, čím zabraňuje kryogénnemu skrehnutiu.
Funkcia krvácania
Po zatvorení ventilu môže odvzdušňovací otvor integrovaný na tele ventilu vypustiť zvyškové médium alebo tlak z dutiny, čím sa vytvorí bezpečný izolačný priestor. Proces vypúšťania podporuje manuálnu alebo automatickú prevádzku a tlak v dutine možno monitorovať tlakomerom, aby sa zabezpečilo úplné odtlakovanie. Napríklad v potrubiach na letecký petrolej môže funkcia odvzdušňovania zabrániť abnormálnemu zvýšeniu tlaku v dutine ventilu a vyhnúť sa riziku spätného toku média.
Štrukturálne vlastnosti dvojitého bloku a odvzdušňovacieho guľového ventilu
Troj{0}}dielne teleso ventilu:
Obsahuje dve ventilové sedlá a medziľahlú ventilovú komoru s guľovým kĺbom medzi sedlami na tesnenie.
Medziľahlá ventilová komora je zvyčajne navrhnutá ako nezávislá dutina pre ľahkú inštaláciu odtokového portu a rozhrania na testovanie tlaku.
Dizajn tesnenia:
Využitím obojsmernej tesniacej štruktúry je medzi sedlom ventilu a guľou vytvorená dvojitá tesniaca plocha, ktorá zaisťuje, že médiá na oboch stranách si navzájom neprekážajú.
Niektoré modely sú vybavené kombináciou mäkkých tesnení (napríklad PTFE) a tvrdých tesnení (napríklad kovových), aby sa prispôsobili rôznym médiám a teplotným požiadavkám.
Drenážny systém:
Odtokový port môže byť pripojený k potrubiam alebo nástrojom na zníženie tlaku, odber vzoriek alebo testovanie stavu média vo ventilovej komore.
Odtokový port je zvyčajne vybavený uzatváracím ventilom alebo ihlovým ventilom pre jednoduchú obsluhu a ovládanie.
Aplikácia dvojitého bloku a odvzdušňovacieho guľového ventilu
Guľové ventily DBB sú široko používané v priemyselných oblastiach vyžadujúcich vysokú bezpečnosť a spoľahlivosť:
Ropný a plynárenský priemysel:
Používa sa pri uzatváraní-potrubia, ovládaní ústia vrtu, separátoroch a iných zariadeniach na zabránenie úniku média alebo krížovej{1}}kontaminácie.
V podmorských potrubiach guľové ventily DBB zaisťujú, že po uzavretí nezostanú v dutine ventilu žiadne zvyšky média, čím sa zabráni korózii.
Chemický priemysel:
Vhodné pre potrubné systémy obsahujúce toxické, horľavé alebo korozívne médiá, ako sú jednotky na výrobu chlór-zásad a jednotky na rafináciu ropy.
Stav média v dutine ventilu možno pravidelne monitorovať cez výtlačný otvor, aby sa zabezpečila bezpečná prevádzka.
Energetika:
Používa sa v parných potrubiach, systémoch napájacej vody kotlov atď., aby sa zabránilo spätnému toku alebo úniku média.
Priemysel úpravy vody:
Pri čistení odpadových vôd, odsoľovaní morskej vody a iných scenároch zabraňujú guľové ventily DBB kontaminácii média alebo krížovému{0}}miešaniu.

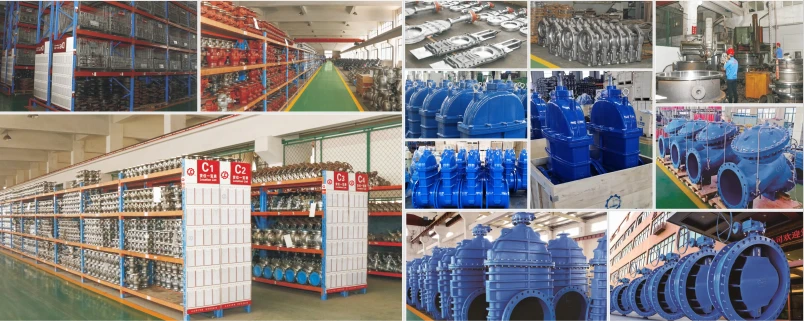

Továreň na dvojitý blok a vypúšťací guľový ventil
