Anelektrický prírubový guľový ventilje ventil poháňaný elektrickým pohonom, ktorý kombinuje rýchle otváranie a zatváranie guľového ventilu so stabilitou prírubového spojenia. Je široko používaný v scenároch vyžadujúcich diaľkové ovládanie alebo automatizovanú reguláciu. Jeho hlavnou funkciou je využívať elektrickú energiu na poháňanie jadra ventilu do otáčania, čím sa dosiahne zapnutie/vypnutie regulácie média alebo prietoku. Je obzvlášť vhodný pre priemyselné oblasti s vysokými požiadavkami na tesniaci výkon, odolnosť proti korózii a prispôsobivosť k životnému prostrediu.
GNEE Group sa špecializuje na výrobu priemyselných ventilov, poskytuje ventilové riešenia a služby prispôsobenia zákazníkom po celom svete.Dostupné návrhy ventilov na mieru – začnite svoj projekt!
Elektrický prírubový guľový ventil Technické parametre
Rozsah veľkostí: DN15-DN300
Rozsah tlaku: PN16-PN40
Koncové pripojenie: Prírubové
Materiál: nehrdzavejúca oceľ, uhlíková oceľ
Tesnenia: PTFE, grafit
Konštrukcia ventilov: Elektrický prírubový guľový ventil
Tvárou v tvár: ISO 5752, EN 558
Koncové pripojenie: ASME B16.5, ISO 7005
Testovanie a kontrola: API 598, ISO 5208
Vhodné médium: voda, olej, plyn, para
Vlastnosti a výhody elektrického prírubového guľového ventilu
- Nízky odpor voči tekutinám: Spomedzi všetkých typov ventilov majú guľové ventily najnižší odpor voči tekutinám; aj guľové ventily s-zmenšeným priemerom majú relatívne nízky odpor voči tekutine.
- Jednoduchá obsluha: Elektrické prírubové guľové ventily sú poháňané elektromotorom, čo umožňuje diaľkové a automatizované ovládanie. Obsluha je jednoduchá a rýchla a relatívne vysoká rýchlosť vykonávania servomotora výrazne šetrí pracovnú silu a čas.
- Spoľahlivé tesnenie: Tesniace krúžky vyrobené z elastických materiálov, ako je PTFE, sa ľahko utesňujú a tesniaca kapacita ventilu sa zvyšuje so zvyšujúcim sa tlakom média. Súčasne je tesnenie drieku spoľahlivé; keďže vreteno sa iba otáča a nepohybuje sa hore a dole, tesnenie upchávky vretena sa ľahko nepoškodí.
- Dlhá životnosť: Vďaka vynikajúcim samomazným vlastnostiam materiálov, ako je PTFE, je strata trenia s guľou nízka, čo má za následok dlhú životnosť guľového ventilu.
- Široká použiteľnosť: Elektrické prírubové guľové ventily sú vhodné pre rôzne tekuté médiá vrátane plynu, vody a oleja a môžu pracovať v drsných podmienkach, ako je vysoká teplota, vysoký tlak a korózia.
Výhody elektrického prírubového guľového ventilu
Automatizované ovládanie
Podporuje diaľkové ovládanie signálu (napr. analógový vstup 4-20 mA) a môže byť integrovaný s DCS, PLC a inými automatizačnými systémami pre bezobslužnú prevádzku.
Elektrické pohony majú zabudovaný{0}}servosystém, ktorý ponúka rýchlu odozvu a vysokú presnosť polohovania.
Vysoká{0}}účinnosť tesnenia a nízky odpor
Používa tesniace krúžky z PTFE alebo tvrdej zliatiny; tesniaci výkon sa zvyšuje s tlakom média, čo vedie k nízkej netesnosti.
Guľôčkový -priechodný- otvor je v jednej rovine s dutinou telesa ventilu, čím sa minimalizuje odpor tekutiny a pokles tlaku, vďaka čomu je vhodný pre médiá s vysokou-viskózou alebo častice.
Trvanlivosť a udržiavateľnosť
Vreteno ventilu sa iba otáča, čím sa znižuje opotrebovanie tesnenia upchávky a predlžuje sa jeho životnosť.
Kompaktná konštrukcia s malou vzdialenosťou medzi sedlom ventilu a prírubou minimalizuje zadržiavanie materiálu, znižuje riziko zablokovania a uľahčuje údržbu.
Bezpečnostný dizajn
Aktuátory odolné proti výbuchu-sú vhodné do horľavého a výbušného prostredia (napr. do prostredia s ochranou proti výbuchu plynu CT6-).
Niektoré modely sú vybavené ohňovzdornými a anti{0}}statickými funkciami na zaistenie prevádzkovej bezpečnosti.
Aplikácie elektrických prírubových guľových ventilov
Petrochemický priemysel
Používa sa na vypínanie, odvádzanie alebo reguláciu toku médií v potrubiach, ako je preprava ropy a riadenie prívodu v chemických reaktoroch.
Elektrické prírubové guľové ventily sú vhodné do horľavého a výbušného prostredia, ako sú ropné rafinérie a závody na spracovanie zemného plynu.
Energetický priemysel
Riadenie zapínania a vypínania napájacej vody kotla a parných potrubí na zaistenie bezpečnej prevádzky systému.
Vysokoteplotné elektrické prírubové guľové ventily (napríklad NK941H-16C) sú vhodné pre teplovodné olejové a vysokoteplotné parovody.
Úprava vody a ochrana životného prostredia
Regulácia dávkovania chemikálií v čističkách odpadových vôd alebo kontrola otvárania a zatvárania odpadových potrubí.
Elektrické guľové ventily typu V- účinne čistia odpadové vody obsahujúce vlákna a pevné častice prostredníctvom šmykovej sily medzi guľovým jadrom v tvare V{1}} a sedlom ventilu.
Hutníctvo a výroba papiera
Riadenie otvárania a zatvárania potrubí prepravujúcich- roztavený kov s vysokou teplotou alebo regulácia toku buničiny.
Elektrické prírubové guľové ventily odolné voči opotrebeniu sú vhodné pre aplikácie zahŕňajúce kal, buničinu a iné médiá obsahujúce častice.

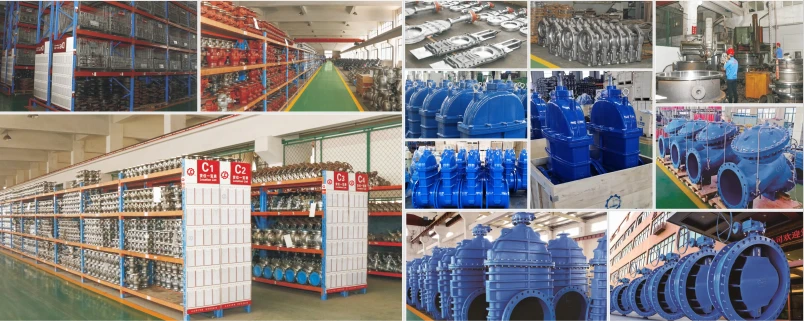

Továreň na elektrický prírubový guľový ventil
Znížte netesnosti a náklady – objednajte si ventily priamo tu!
