Elektrický prírubový škrtiaci ventil

Elektrické prírubové klapkysú priemyselné zariadenia na ovládanie potrubia pozostávajúce z elektrického pohonu s uhlovým zdvihom (čiastočná rotácia 0 ~ 90 stupňov) a mechanicky spojeného škrtiaceho ventilu. Používajú sa hlavne v odvetviach, ako je ropa, chemický priemysel, úprava vody, energetika a vykurovanie. Ventil využíva kotúčovú-doštičku v tvare motýľa, ktorá sa otáča okolo svojej osi a môže dosiahnuť úplne otvorený stav otočením o 90 stupňov. Vyznačuje sa jednoduchou konštrukciou, malými rozmermi a nízkou hmotnosťou a je vhodný pre potrubia so špecifikáciami od DN50 do DN1200.

GNEE Group sa špecializuje na výrobu ventilov a poskytuje služby prispôsobenia ventilov.Dostupné návrhy ventilov na mieru – začnite svoj projekt!‌

Elektrický prírubový škrtiaci ventil Technické parametre

Rozsah veľkostí: DN50-DN2000

Materiál: SS304, SS316

Možnosti pripojenia: Prírubový koniec

Tlak: 0,6 MPa ~ 4,0 MPa

Pracovná teplota: -29 stupňov až 425 stupňov

Možnosti tesnenia: SS304 + grafit

Použiteľné médium: Voda, olej, plyn, kyselina octová, kyselina dusičná

Vlastnosti elektrických prírubových škrtiacich ventilov

Kompaktná konštrukcia, jednoduchá inštalácia

Konštrukcia prírubového spojenia eliminuje potrebu ďalších tesnení; tenké telo ventilu vhodné pre scenáre s krátkym rozstupom potrubí (napr. zásobovanie vodou vo výškových budovách, podzemné potrubné chodby).

Menovité priemery sa pohybujú od DN50 do DN1200; modely s väčším priemerom (napr. DN300 a vyššie) sa vyznačujú odľahčenou konštrukciou na zníženie zaťaženia nosnej konštrukcie potrubia.

Rýchle otváranie a zatváranie, flexibilná prevádzka

Otváranie a zatváranie je ukončené otočením klapky o 90 stupňov; krátky čas akcie (zvyčajne menej ako 3 sekundy alebo rovný 3 sekundám), ktorý spĺňa požiadavky rýchleho{2}}vypínania alebo regulácie (napr. systémy požiarnej ochrany, scenáre núdzového{5}}vypínania).

Podporuje elektrické aj manuálne prevádzkové režimy; ručné spínanie je možné v prípade výpadku elektrického prúdu servopohonu pre zaistenie bezpečnosti systému.

Nastaviteľný tesniaci výkon

Mäkké tesnenie: Vyrobené z materiálov, ako je nitrilový kaučuk, fluórkaučuk alebo PTFE, s triedou netesnosti ANSI triedy VI, vhodné pre čisté médiá (napr. pitná voda,-potravinárske kvapaliny).

Tvrdé tesnenie: Kovová{0}}vrstvená tesniaca štruktúra (napr. nehrdzavejúca oceľ + grafit), odolná voči vysokej teplote a tlaku (až do 600 stupňov), vhodná pre paru, olej a iné prevádzkové podmienky.

Trojrozmerný excentrický dizajn: Niektoré-výkonné modely (ako je elektrická príruba -trojrozmerného{3}}excentrického tvrdého{4}}tesniaceho škrtiaceho ventilu) dosahujú nulový{5}}trecí kontakt tesniacej plochy odsadením osi drieku ventilu, čím sa eliminuje uhol opotrebenia a excentra osi ventilu, čím sa eliminuje riziko úniku.

Presná regulácia prietoku:

Nastavením stupňa otvorenia elektrického pohonu (0-90 stupňov) je možné dosiahnuť lineárne alebo rovnopercentné nastavenie prietoku média. Podporuje analógový vstup/výstup 4-20 mA a je kompatibilný s PLC, DCS a inými riadiacimi systémami automatizácie.

Nízke náklady na údržbu:

Mäkké tesniace krúžky sa odporúčajú vymieňať každé 3 roky.

Tvrdé-tesniace štruktúry vyžadujú pravidelné čistenie od vodného kameňa na tesniacej ploche a každých 6 mesiacov by ste mali pridávať mazivo pri vysokých-teplotách.

Modulárna konštrukcia umožňuje rýchlu výmenu tesniacich komponentov bez demontáže celého ventilu.

Parametre špecifikácie elektrického prírubového škrtiaceho ventilu

Elektrický prírubový škrtiaci ventil Materiály častí produktu

Aplikácie elektrického prírubového škrtiaceho ventilu

Petrochemikálie

Riadenie toku korozívnych alebo viskóznych kvapalín, ako sú roztoky kyselín a zásad, organické rozpúšťadlá atď.

Používa sa na vstup a výstup zariadení, ako sú reaktory a skladovacie nádrže, na dosiahnutie presnej regulácie prietoku alebo núdzového{0}}vypínania.

Sila a energia

Regulácia toku médií, ako je para a chladiaca voda, aby sa zabezpečila stabilná prevádzka zariadení, ako sú kotly a parné turbíny.

Pri výrobe jadrovej energie sa používa v chladiacom systéme jadrových reaktorov na riadenie prevádzky jadrových čerpadiel.

Zásobovanie vodou a kanalizácia a ochrana životného prostredia

Regulácia prietoku vody alebo uzatváranie médií v čistiarňach odpadových vôd a vodárňach.

Riadenie toku{0}}plynu alebo studeného a horúceho vzduchu v environmentálnom inžinierstve.

Potraviny a liečivá

Prijatie dizajnu sanitárnej{0}}triedy (ako je PTFE podšívka), aby sa zabezpečilo, že médiá nebudú kontaminované a budú spĺňať normy GMP.

Používa sa na kontrolu tekutín v potravinárskom, farmaceutickom a inom priemysle.

Hutníctvo a stavba lodí

Regulácia toku médií, ako je-vysokoteplotná para a spaliny v metalurgickom priemysle.

Ovládanie parametrov tekutín v námorných potrubných systémoch, prispôsobenie sa scenárom s obmedzeným priestorom-.

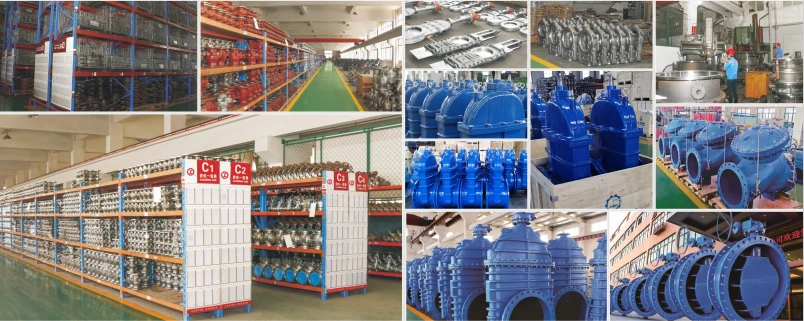

Továreň na elektrický prírubový škrtiaci ventil
