Elektrické regulačné klapky

Theelektrická regulačná klapkaje automatický ventil vybavený-precíznym elektrickým pohonom (so servo riadiacou jednotkou). Je poháňaný elektrinou a plynule nastavuje klapku v rozsahu 0-90 stupňov, čím sa dosahuje presná kontrola prietoku a tlaku v potrubí. Jeho hlavné výhody spočívajú v „presnom nastavení + efektívnom riadení“: elektrický pohon podporuje analógové signály 4-20 mA/0-10 V a poskytuje spätnú väzbu polohy ventilu v reálnom čase s presnosťou nastavenia ± 1 %.

Škrtiaca klapka sa vyznačuje malými rozmermi, nízkym prietokovým odporom (koeficient prietokového odporu ≤0,2) a rýchlou odozvou, vďaka čomu je vhodná pre stredno{1}} a nízkotlakové-potrubné systémy vyžadujúce dynamické nastavenie. Je široko používaný v scenároch automatizovaného riadenia prietoku v odvetviach, ako je úprava vody, HVAC, chemický a energetický priemysel.

GNEE Group sa špecializuje na výrobu a export ventilov.Chatujte teraz– Získajte okamžité ceny pre 100+ typy ventilov v reálnom čase.

elektrická regulačná klapka Technické parametre

elektrický regulačný škrtiaci ventil Štruktúra

Mäkké tesnenie: Vyrobené z materiálov, ako je guma a PTFE, vhodné pre nízke teploty, nízky tlak a čisté médiá (ako je čistá voda a vzduch), s nízkou mierou úniku (hodnota KV ≤ 0,01 %).

Tvrdé tesnenie: Tesnenie kov-na{1}}kov (ako je nehrdzavejúca oceľ + zvarová prekrývacia zliatina), odolné voči vysokej teplote (≤450 stupňov ), vysokému tlaku (≤42MPa) a korozívnym médiám (ako je kyslá a alkalická odpadová voda), ale s vysokým trením na tesniacej ploche, ktoré si vyžaduje pravidelnú údržbu.

Motýľová doska: Kruhový ventilový kotúč, inštalovaný v smere priemeru potrubia, ovládajúci prietok tekutiny rotáciou.

Teleso ventilu: Valcový priechod, ktorý poskytuje dráhu prietoku tekutiny.

Elektrický pohon: Komponent jadrového pohonu, dostupný v type zapnutia/vypnutia (priame spínanie) a regulačného typu (nepretržitá regulácia), ktorý podporuje riadenie otáčania dopredu a dozadu.

elektrická regulačná klapka Výkonové výhody

Rýchla odozva: Otočenie o 90°, poháňané elektrickým pohonom, dokončí zapnutie/vypnutie s časom otvorenia a zatvorenia ≤ 15 sekúnd, 3-5-krát rýchlejšie ako posúvač, vhodné pre núdzové vypínanie-alebo scenáre častej regulácie (ako je ochrana pred únikom plynu a kontrola prívodu chemického reaktora). Vysoká presnosť nastavenia: Podporuje nepretržité lineárne nastavenie s presnosťou polohy ventilu dosahujúcou ±0,5%~±1%, čo presne zodpovedá požiadavkám systému na jemné{8}}regulovanie prietoku (ako je jemné doladenie teploty vo vykurovacích sieťach).

Nízky odpor prietoku: Keď je škrtiaca klapka úplne otvorená, dráha prietoku je takmer rovná, čo má za následok nízky koeficient odporu prietoku (≤0,5), oveľa nižší ako u posúvačov (5-10). To vedie k nízkej tlakovej strate a vynikajúcej energetickej účinnosti (vhodné najmä pre potrubia s vysokým prietokom, ako sú mestské vodovodné a kanalizačné systémy s priemermi nad DN1000).

Kompaktná konštrukcia: Dĺžka telesa ventilu je iba 1/3 až 1/2 dĺžky posúvača rovnakého priemeru a jeho hmotnosť je o 40 % až 60 % ľahšia, čo uľahčuje inštaláciu v stiesnených priestoroch (ako sú pobrežné plošiny a tunely metra), čím sa znižujú náklady na dopravu a inštaláciu.

Silná prispôsobivosť: Vďaka výberu materiálu dokáže pokryť široký rozsah teplôt od -196 stupňov (kryogénny LNG) do 1200 stupňov (vysoko{4}}teplotné spaliny). Vysoko-tlakové škrtiace ventily dokážu odolať tlaku až 42 MPa (ekvivalent vysokotlakových guľových ventilov), vďaka čomu sú vhodné pre extrémne prevádzkové podmienky, ako sú jednotky na rafináciu ropy a hydrogenáciu.

Aplikácie elektrických regulačných klapiek

Priemyselný sektor

Petrochemický priemysel: Riadenie prietoku potrubím na ropu/rafinovaný ropov a prietoku vstrekovania katalyzátora v systémoch napájania reaktorov (vyžaduje odolnosť proti korózii, použitie tesniacich povrchov s PTFE{0}}alebo telies ventilov Hastelloy).

Energetika: Regulácia prietoku parného obtoku kotla a prietoku systému cirkulácie chladiacej vody (vyžaduje veľký priemer DN800-DN2000, vysokú spoľahlivosť, aby sa predišlo prestojom).

Hutníctvo železa a ocele: Riadenie prietoku systémov chladiacej vody vysokej pece a cirkulačných potrubí emulzie valcovní (vyžaduje odolnosť voči vysokému tlaku ≤1,6 MPa, odolnosť proti nárazu).

Komunálny sektor

Úprava vody: Regulácia odtoku z vodárenských nádrží čistej vody a objemu vzduchu v prevzdušňovacích nádržiach čistiarne odpadových vôd (vyžaduje veľkú reguláciu prietoku DN500 a viac, nízka miera úniku ≤0,01%).

Prívod vykurovania: Vyváženie prietoku primárnej/sekundárnej sieťovej vody vykurovacích staníc a prietoku cirkulačných potrubí centrálnej klimatizačnej vody (vyžaduje prispôsobivosť teploty -10 stupňov ~120 stupňov, rýchlu odozvu, aby sa predišlo kolísaniu teploty v miestnosti).

Sektor ochrany životného prostredia

Čistenie odpadových vôd: Riadenie prietoku prítoku z barového sita a objemu prevzdušňovania nádrže na biologické čistenie (vyžaduje anti{0}}zanášanie, aby sa znížilo zadržiavanie média).

Úprava výfukových plynov: Úprava prietoku prítoku zariadení na úpravu VOCs a objem vstrekovania absorbentu odsírovacieho a denitrifikačného systému (vyžaduje utesnenie plynu, aby sa zabránilo úniku toxického plynu).

Nový energetický sektor

Fotovoltaické čistenie: Úprava prietoku čistej vody a presné riadenie objemu vody na čistenie modulu (vyžaduje si vysokú{0}}presnú chybu nastavenia prietoku ≤2 % a čisté materiály).

Aplikácie s vodíkovou energiou: Riadenie prietoku potrubím vodík/kyslík elektrolyzéra a tlaku v nádrži vodíka na čerpacej stanici na vodík (vyžaduje nízky únik a kompatibilitu materiálov, aby sa predišlo krehnutiu vodíka).

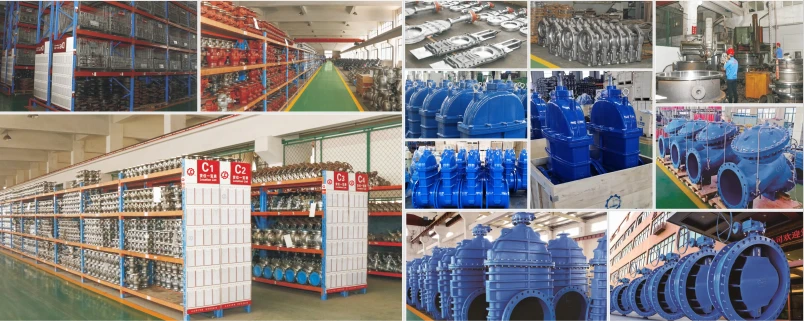

továreň na elektrický regulačný klapkový ventil
