A klapkový-ventilje ventil, ktorého otváranie a zatváranie sa ovláda otáčaním klapky. Spôsoby ovládania zahŕňajú ručné, šnekové, pneumatické a elektrické. Spôsoby pripojenia zahŕňajú typ plátku a typ príruby. Jeho štrukturálne formy zahŕňajú stredový typ, jednoduchý excentrický, dvojitý excentrický a trojitý excentrický.
Medzi tesniace konštrukcie patria mäkké tesnenia (silikónová guma/fluorokaučuk) a tvrdé tesnenia (kovové materiály). Rozsah tlaku pokrýva PN0,1-10MPa/Trieda150-Trieda300, menovitý priemer DN40-2000mm (NPS2"-36") a materiály telesa ventilu sú hlavne uhlíková oceľ, nehrdzavejúca oceľ a legovaná oceľ.
GNEE Group vyrába ventily už 18 rokov a poskytuje služby na mieru.Dostupné návrhy ventilov na mieru – začnite svoj projekt!
Lug Butterfly Valve Technické parametre
Rozsah veľkostí: DN50-DN1000
Materiál: uhlíková oceľ, nehrdzavejúca oceľ
Možnosti pripojenia: Prírubové
Pracovný tlak: 1,0 ~ 4,0 MPa
Pracovná teplota: -29 stupňov až 300 stupňov
Možnosti tesnenia: EPDM, PTFE, kov-na{1}}kov, NBR, FKM
Spôsob výroby: odlievanie, kovanie, obrábanie
Použiteľné médium: voda, olej, plyn, vzduch, chemické kvapaliny
Výrobná norma:API 609, ASME B16.47, MSS-SP-67, BS EN 593, ISO 5752
Štrukturálne vlastnosti škrtiaceho ventilu
Lug Design
Výstupky vychádzajú z oboch strán telesa ventilu. Tieto oká majú otvory pre skrutky na priame pripojenie k prírube potrubia pomocou skrutiek, čím sa eliminuje potreba ďalších prírub alebo zvárania.
Typy výstupkov zahŕňajú priechodný{0}}otvor (Typ A) a priechodný -otvor s vnútorným závitom (Typ LT), ktorý je možné prispôsobiť rôznym scenárom inštalácie.
Štrukturálne formy
Stredový-typ: Doska a driek ventilu sú sústredné, majú jednoduchú štruktúru a sú vhodné pre aplikácie s nízkym-tlakom a normálnou-teplotou bez prísnych požiadaviek na tesnenie.
Jednoduchý/dvojitý výstredník: Znižuje trenie a predlžuje životnosť, vhodný pre stredne-tlakové podmienky.
Trojitý excentr: Tesniaca plocha je kov-na-kov, odolná voči vysokej teplote a tlaku, vhodná do náročných podmienok (ako sú parovody a ropovody/plynové potrubia).
Tesniaca štruktúra
Mäkké tesnenie: Používa elastické materiály, ako je guma a PTFE, vhodné pre čisté médiá (ako je voda a vzduch), poskytujúce dobrý tesniaci výkon.
Tvrdé tesnenie: kov-na{1}}kov alebo kov-na-tvrdú zliatinu, odolné proti opotrebeniu-, vhodné pre časticové médiá alebo podmienky vysokej-teploty a vysokého-tlaku.
Trojité tesnenie: Niektoré modely majú dve vrstvy tesnení a jednu vrstvu kovového tesnenia, čo zvyšuje tesniaci výkon pri vysokej teplote, vysokom tlaku a korozívnych médiách.
Parametre špecifikácie škrtiaceho ventilu
| Položka | Špecifikácia |
|---|---|
| Model | D373H-10C/ D373H-10P/ D373Y-10C/ D373Y-10P |
| Pracovný tlak (MPa) | 1.0 ~ 4.0 |
| Použiteľná teplota (stupeň) | Menšie alebo rovné 300 |
| Vhodné médiá | Voda, olej, para atď. |
| Materiál tela a disku | Oceľová liatina / austenitická nehrdzavejúca oceľ |
| Materiál drieku ventilu | 40Cr / austenitická nehrdzavejúca oceľ |
| Materiál zodpovedajúci tesniacej ploche | Nehrdzavejúca oceľ / Nehrdzavejúca oceľ |
| Balenie | Flexibilný grafit / teflón |
Hlavné časti a materiály škrtiaceho ventilu:
| Položka | Názov časti | Materiál | Položka | Názov časti | Materiál |
|---|---|---|---|---|---|
| 1 | Telo | A216 WCB | 11 | Žľazový orech | A194 2H |
| 2 | Krúžok na kmeň | SS + grafit / PTFE | 12 | Očná skrutka | A193 B7 |
| 3 | Pin | A276 410 | 13 | Krycia skrutka | A193 B7 |
| 4 | disk | A216 WCB | 14 | Tesnenie | SS304 / SS316 + grafit |
| 5 | Skrutka | Uhlíková oceľ | 15 | Dlahový golier | Uhlíková oceľ |
| 6 | Sedlová vývodka | Uhlíková oceľ | 16 | Kryt | A216 WCB |
| 7 | Stonka | A182 F6A | 17 | Skrutka jarmo | A193 B7 |
| 8 | Balenie | Grafit / PTFE | 18 | Oriešok jarma | A194 2H |
| 9 | Príruba uzávierky | A216 WCB | 19 | Bolt | Uhlíková oceľ |
| 10 | jarmo | A216 WCB | 20 | Výstroj | Montáž |
Výkonnostné výhody motýľového ventilu:
- Rýchle otváranie a zatváranie: Otočenie klapky o 90 stupňov dokončí úplné otvorenie alebo zatvorenie, čo vedie k rýchlej odozve a zlepšeniu účinnosti potrubného systému.
- Nízky odpor voči tekutinám: Pri úplnom otvorení je hrúbka klapky iba jediným odporom voči médiu prúdiacemu cez telo ventilu, čo má za následok minimálny pokles tlaku, takmer{0}}lineárne charakteristiky prúdenia a vysokú presnosť regulácie.
- Silná odolnosť proti korózii: K dispozícii sú rôzne materiály tela ventilu a dosky (ako uhlíková oceľ, nehrdzavejúca oceľ a legovaná oceľ), aby vyhovovali rôznym prostrediam médií. Niektoré modely podporujú antikoróznu výstelku (napríklad F46, GXPP a PO), ktorá predlžuje životnosť.
- Vymeniteľné tesnenia: Časti podliehajúce opotrebovaniu, ako sú tesnenia a sedlá ventilov, je možné vymeniť jednotlivo, čím sa znížia náklady na údržbu.
- Jednoduchá inštalácia: Konštrukcia výstupkov umožňuje inštaláciu ako príruba{0}}ako ventil, ale eliminuje potrebu upínania tesnení, čím šetrí čas a náklady na inštaláciu.
Aplikácie motýľového ventilu
Úprava vody
Regulácia prietoku a kontrola izolácie v mestských vodovodných sieťach, vhodné pre scenáre s veľkým priemerom (DN50-DN1200) a stredne nízkym tlakom (PN10-PN16).
Petrochemický priemysel
Preprava ropy, zemného plynu, chemických surovín atď., Prispôsobiteľné vysokým teplotám, vysokému tlaku a korozívnym médiám. Napríklad ropné rafinérie používajú škrtiace ventily DN600 na prepravu krakovaného plynu pri vysokej teplote, ktorý je odolný voči korózii H₂S.
Systémy HVAC a požiarnej ochrany
Regulácia prietoku média a teploty, aby sa splnili požiadavky na rýchlu odozvu systému. V protipožiarnych systémoch jeho spoľahlivý výkon zaisťuje bezpečnosť v prípade núdze.
Potravinársky a farmaceutický priemysel
Používa sa na kontrolu potrubia čistých médií (ako je voda a vzduch), v súlade s hygienickými normami. Niektoré modely ponúkajú hygienickú verziu, ktorá sa ľahko čistí a zaisťuje bezpečnosť produktu.
Energetický priemysel
Parné a vodné systémy a systémy chladiacej vody v tepelných elektrárňach, ktoré odolávajú vysokej{0}}pare a vysokotlakovému{1}}plynu.

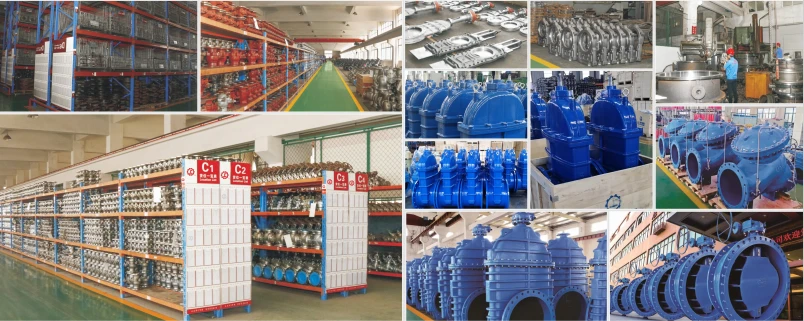

Továreň na motýľový ventil
