Prírubové klapky z nehrdzavejúcej ocelesú široko používané regulačné ventily v kvapalinových potrubných systémoch, predovšetkým na uzatváranie alebo reguláciu prietoku médií. Ich jadro sa skladá z tela ventilu, klapky, drieku ventilu, tesniaceho krúžku a komponentov prírubového spojenia. Teleso ventilu aj klapka sú vyrobené z nehrdzavejúcej ocele, bežne 304, 316 a 316L, ktorá má vynikajúcu odolnosť proti korózii, odolnosť proti oxidácii a vysokú mechanickú pevnosť, vďaka čomu sú vhodné pre prevádzkové prostredia zahŕňajúce vodu, paru, olej, roztoky kyselín a zásad a niektoré chemické médiá.
Prírubové spojenie umožňuje bezpečné a spoľahlivé spojenie medzi ventilom a potrubným systémom, uľahčuje inštaláciu a demontáž a je obzvlášť vhodné pre aplikácie s veľkým priemerom v strednotlakových a nízkotlakových{1}}potrubných systémoch.
GNEE Group je popredný výrobca priemyselných ventilov, ktorý poskytuje ventilové riešenia a služby prispôsobenia zákazníkom po celom svete. Globálni distribútori ventilov – pripojte sa k našej sieti!
Nerezová prírubová klapka Technické parametre
Menovitý priemer: DN50-DN1000
Tesnenie sedla: Butadiénová guma, PTFE
Použiteľná teplota: -20ºC-+150ºC
Tesnenie sedla: zliatinová oceľ, stelitová zliatina STL
Použiteľná teplota: -550ºC
Nominálny tlak: 1,0 MPa-1,6 MPa
Spôsob pripojenia: Príruba
Spôsob ovládania: ručné, šnekové, pneumatické, elektrické
Materiál tela ventilu: liatina, tvárna liatina, liatina, nehrdzavejúca oceľ
Výrobná norma: GB (čínska národná norma), DIN (nemecká norma), API (americká norma), ANSI (americká norma)
Použiteľné médiá: voda, olej, plyn, prášok, kvapalina
Široké aplikácie: ropa, chemikálie, energetika, ochrana životného prostredia, ochrana vody, kúrenie, zásobovanie vodou a kanalizácia, priemysel, strojárstvo
Prírubový škrtiaci ventil z nehrdzavejúcej ocele Konštrukčné komponenty
- Teleso ventilu: Odliate z nehrdzavejúcej ocele, ponúka vynikajúcu odolnosť proti korózii, pevnosť a tesniaci výkon. Zvyčajne má kruhový tvar s vnútornými kanálikmi, ktoré umožňujú prúdenie média.
- Doska taniera: Kľúčový komponent ventilu, zvyčajne v tvare disku{0}}, namontovaný v tele ventilu a pripojený k ovládaču cez driek ventilu. Miska sa otáča okolo osi drieku ventilu, čím otvára a zatvára ventil a riadi prietok.
- Driek ventilu: Pripája tanier taniera k ovládaču, prenáša krútiaci moment, aby sa zabezpečilo presné otáčanie taniera taniera do požadovanej polohy. Driek ventilu je zvyčajne vyrobený z nehrdzavejúcej ocele, ktorá poskytuje dostatočnú pevnosť a odolnosť proti opotrebovaniu, aby sa zabezpečila správna činnosť ventilu.
- Tesniaci pár: Zahŕňa tesniaci povrch na tanierovej doske a tesniace sedlo na vnútornej stene tela ventilu. Tesniaci pár zaisťuje tesné utesnenie pri zatvorenom ventile, čím zabraňuje úniku média. Bežné tesniace materiály zahŕňajú gumu a PTFE, vybrané na základe špecifických médií a prevádzkových podmienok.
- Príruby: Nachádzajú sa na oboch koncoch telesa ventilu a používajú sa na pripojenie ventilu k potrubiu. Príruba má otvory pre skrutky a ventil je pripevnený k prírube potrubia skrutkami, aby vytvoril kompletný potrubný systém.
Nerezová prírubová klapka Vlastnosti a výhody
- Vysoká pevnosť a odolnosť proti korózii: Telo ventilu je vyrobené z-kvalitnej nehrdzavejúcej ocele, liatej alebo kovanej, s vysokou pevnosťou a odolnosťou proti korózii, čo mu umožňuje prispôsobiť sa rôznym drsným pracovným podmienkam.
- Vynikajúci tesniaci výkon: Sedlo ventilu a klapka do seba tesne zapadajú a vytvárajú tesniaci povrch. Vysokokvalitný-materiál sedla ventilu z nehrdzavejúcej ocele zaisťuje, že ventil si zachováva dobrý tesniaci výkon aj po dlhšom používaní.
- Flexibilná regulácia prietoku: Uhol rotácie motýľovej dosky sa môže meniť medzi 0 stupňom a 90 stupňom. Pri otočení o 90 stupňov je ventil úplne otvorený. Táto konštrukčná vlastnosť umožňuje prírubovému škrtiacemu ventilu z nehrdzavejúcej ocele dosiahnuť presnú reguláciu a uzavrieť-prúd tekutiny.
- Jednoduchá inštalácia a údržba: Prírubové pripojenie je primárnym spôsobom pripojenia medzi ventilom a potrubným systémom, čo uľahčuje inštaláciu a demontáž. Jednoduchá konštrukcia, malé rozmery a nízka hmotnosť prírubového škrtiaceho ventilu z nehrdzavejúcej ocele navyše uľahčujú údržbu a údržbu.
Aplikácie prírubových klapkových ventilov z nehrdzavejúcej ocele
Prírubové klapky z nehrdzavejúcej ocele sú široko používané v mnohých priemyselných oblastiach vďaka ich vynikajúcemu výkonu:
1. Systémy zásobovania vodou: Používajú sa pri zásobovaní vodou v mestách, čistení odpadových vôd atď., na reguláciu prietoku a prerušenie prietoku vody.
2. Chemický priemysel: Vhodné na kontrolu korozívnych médií, ako sú kyseliny, zásady a iné chemické kvapaliny.
3. Ropný a plynárenský priemysel: Používa sa na otváranie, zatváranie a reguláciu potrubných dopravných systémov; odolné voči vysokému tlaku a korózii.
4. Farmaceutický a potravinársky priemysel: Vzhľadom na to, že nerezový materiál spĺňa hygienické normy, môže byť použitý v aplikáciách vyžadujúcich vysokú čistotu.
5. Energetika: Používa sa na riadenie tekutín v systémoch chladiacej vody a parovodov.

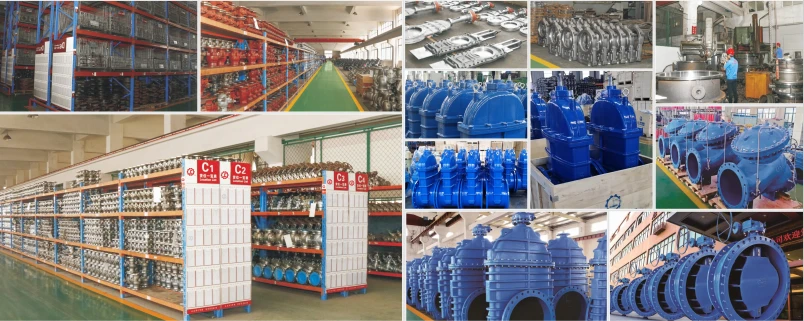

Továreň na prírubový klapkový ventil z nehrdzavejúcej ocele
