Theultra-tenký guľový ventilje potrubné ovládacie zariadenie s doštičkovou{0}}štruktúrou, vhodné pre médiá vrátane vody, pary, oleja, kyseliny dusičnej, kyseliny octovej, oxidačných médií a močoviny. Jeho prevádzkový teplotný rozsah je -29~180 stupňov (zosilnené PTFE tesnenie) až -29~300 stupňov (opačné polystyrénové tesnenie), nominálny tlak pokrýva PN1,6~6,4MPa a menovitý priemer je DN15~200mm. Vyhovuje medzinárodným normám ako DIN EN558-2005 a API 6D.
Tento ventil sa vyznačuje integrálnym odlievaným telom ventilu a pružnou tesniacou štruktúrou, ktorá sa vyznačuje krátkou konštrukčnou dĺžkou, nízkou hmotnosťou (len 50 % bežných guľových ventilov), úsporou materiálu a pohodlnou inštaláciou. Je vybavený protipožiarnou-štruktúrou, zachováva si spoľahlivé utesnenie počas požiaru a podporuje voliteľné anti{3}}statické zariadenia a 90-stupňovú perforovanú uzamykaciu funkciu. Jeho ultra-tenký dizajn je vhodný pre husté potrubné inštalácie a je široko používaný v ropnom, chemickom a farmaceutickom priemysle na uzatváranie médií-a reguláciu prietoku.
GNEE Group je profesionálnym dodávateľom ventilov už 18 rokov a poskytuje prispôsobené ventilové riešenia do viac ako 150 krajín a regiónov po celom svete.Dostupné návrhy ventilov na mieru – začnite svoj projekt!
Ultra{0}}tenký guľový ventil Technické parametre
Materiál: nehrdzavejúca oceľ (SS304, SS316)
Veľkosť: 1/4″ až 1″
Pripojenie: vnútorný závit, NPT, BSPT, BSPP (G)
Pracovný tlak: 3000 PSI až 10000 PSI
Pracovná teplota: -53 stupňov až +540 stupňov (-63,4 stupňov F až +1004 stupňov F)
Tesnenie: PTFE, VITON, PEEK, grafit
Spôsob výroby: kovanie
Použiteľné médium: ropa, plyn, voda
Výrobný štandard: ANSI, ASME, GB, JIS, DIN, prispôsobiteľné podľa výkresu zákazníka
ultra{0}}tenký guľový ventil konštrukčný dizajn
Pripojenie bundy
Ultra{0}}tenký guľový ventil má doštičkovú{1}}štruktúru, ktorá sa priamo pripája k dvom prírubám potrubia pomocou skrutiek s dvojitým{2}}koncom, čím sa eliminuje potreba ďalších tesnení prírub. Tento dizajn skracuje dĺžku tela ventilu o 40 %{10}}60 % a znižuje hmotnosť o 30 % až 50 % v porovnaní s tradičnými guľovými ventilmi, čím sa výrazne šetrí priestor na usporiadanie potrubia a znižujú sa náklady na materiál. Napríklad konštrukčná dĺžka ultratenkého guľového ventilu DN50 môže byť znížená na menej ako 100 mm, zatiaľ čo tradičné guľové ventily zvyčajne vyžadujú viac ako 160 mm.
Ultra-tenké telo ventilu a kanál optimalizovaného prietoku
Teleso ventilu používa tanier{0}}v tvare disku, inštalovaný pozdĺž priemeru potrubia, s priamym-prietokovým kanálom na zníženie odporu prúdenia média. Povrch guľôčky je presne brúsený na Ra menšie alebo rovné 0,4 μm, aby sa znížilo trenie pri otváraní a zatváraní; kovový tesniaci povrch využíva zváranie alebo striekanie z tvrdej zliatiny na zlepšenie odolnosti proti opotrebeniu a odolnosti voči vysokým-teplotám. Niektoré modely integrujú IoT modul na vzdialené monitorovanie a včasné varovanie pri poruchách.
ultra-tenký guľový ventil Výkonnostné charakteristiky
Technológia dvojitého tesnenia
Elastické tesnenie: Využíva vystužený polytetrafluóretylén (PTFE, teplotná odolnosť -29 stupňov ~180 stupňov) alebo para{5}}polystyrén (PPL, teplotná odolnosť -29 stupňov ~300 stupňov), čím sa dosahuje nízkotlakové tesnenie prostredníctvom pružinového predpínacieho zariadenia s nulovou netesnosťou ANSI triedy VI.
Kovové tesnenie: Vďaka klinovému-princípu uzáveru a automatickej kompenzačnej štruktúre je vhodné pre vysoké-teplotné podmienky (menej ako alebo rovné 300 stupňom) so životnosťou o viac ako 30 % dlhšou ako elastické tesnenie. Typ kovového tesnenia môže odolať teplotám až do 300 stupňov, zatiaľ čo typ elastického tesnenia prostredníctvom modifikovaných materiálov (ako je PPL) môže byť rozšírený na 250 stupňov, vhodný pre paru, horúci olej a iné podmienky.
Odolnosť voči vysokému tlaku a korózii
Materiály telesa ventilu zahŕňajú nehrdzavejúcu oceľ (304/316L), uhlíkovú oceľ (WCB) a legovanú oceľ s integrovanými procesmi odlievania alebo kovania zaisťujúcimi odolnosť voči tlaku. Menovitý tlak sa pohybuje od PN1,6 do 6,4 MPa, vhodný pre stredotlakové a nízkotlakové aplikácie. Vyznačuje sa celo-dizajnom s koeficientom odporu prietoku menším alebo rovným 0,1 a koeficientom prietoku (hodnota Cv) o 20 až 30 % vyšším ako posúvače.
Rýchle otváranie a zatváranie s nízkym odporom
Guľa sa otáča okolo svojej osi o 0 až 90 stupňov. Pri otočení o 90 stupňov je ventil úplne otvorený s minimálnym odporom voči prietoku média; pri otočení na 0 stupňov sa ventil zatvorí a preruší tok média. Táto metóda rýchleho otvárania a zatvárania o 90 stupňov znižuje odpor prietoku tekutiny, zlepšuje prevádzkovú efektivitu a má čas odozvy menší alebo rovný 0,5 sekundy.
ultra{0}}tenký guľový ventil Aplikácie:
Petrochemický priemysel
Katalytické krakovacie jednotky: Riadi prietok oleja, nahrádza tradičné posúvače, znižuje zadržiavanie média a koróziu.
Systémy síra-do{1}}kyseliny: Používajú sa na reguláciu plynovodov v sekciách spaľovania, konverzie a suchej absorpcie síry, sú odolné voči vysokým teplotám (menším alebo rovným 300 stupňom) a korózii z médií-obsahujúcich síru.
Systémy reverznej osmózy: Reguluje-vysokotlakový prietok vody; elastická tesniaca štruktúra sa prispôsobuje častému otváraniu a zatváraniu so životnosťou presahujúcou 100 000 cyklov.
Energetický a hutnícky priemysel
Tepelné elektrárne: Regulujte prietok a tlak pary, aby ste zabezpečili stabilnú prevádzku generátora.
Nástenné chladiace potrubie vysokej pece: Používa na vrchu{0}}namontované ultra{1}}tenké{2}}guľové ventily odolné voči opotrebovaniu, vhodné pre systémy riadenia kvapalín s hustými ventilovými inštaláciami, ktoré ponúkajú dvojnásobnú odolnosť voči opotrebovaniu ako bežné ventily.
Sanitárne a environmentálne aplikácie
Potravinársky a farmaceutický priemysel: Využíva telesá ventilov z nehrdzavejúcej ocele 316L a tesnenia PTFE, ktoré sú v súlade s normami FDA, na kontrolu prietoku kvapaliny, aby sa zabránilo kontaminácii média.
Systémy čistenia odpadových vôd: Pneumaticky poháňané modely rýchlo prerušia prietok vody s dobou odozvy 0,3 sekundy alebo menej, čím zaisťujú bezpečnosť systému.
Automatizované výrobné linky
Podporuje ručné, pneumatické (napr. pohony série DA/SR) a elektrické (elektrické pohony s uhlovým zdvihom) pohony. Pneumatické/elektrické modely sa pripájajú priamo k pohonu na diaľkové automatické ovládanie. Niektoré modely ponúkajú voliteľné anti-statické zariadenia, protipožiarne{5}}štruktúry (udržiavajúce tesnenie pri požiaroch) a 90-stupňovú perforovanú polohovaciu uzamykaciu funkciu (zabraňujúca nesprávnemu ovládaniu).

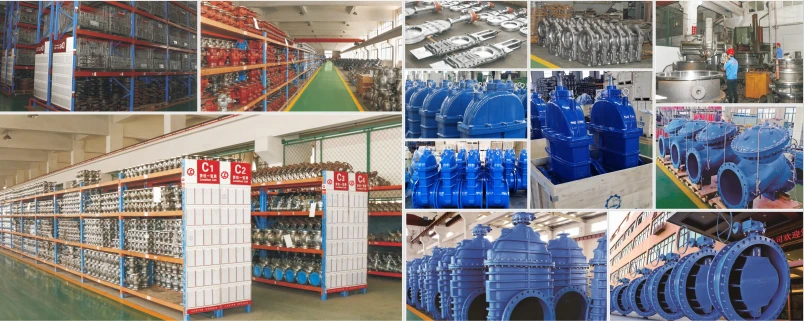

továreň na ultratenké guľové ventily
