Sanitárne spätné ventilysú jednosmerné{0}}ventily špeciálne navrhnuté pre priemyselné odvetvia s vysokými hygienickými požiadavkami, ako je potravinárstvo, farmaceutický priemysel a bioinžinierstvo. Používajú sa na zabránenie spätnému toku médií, čím chránia hygienu a bezpečnosť zariadení a potrubí. Sanitárne spätné ventily sú vyrobené z -kvalitnej nehrdzavejúcej ocele s precíznym-lešteným povrchom, ktorý zaisťuje hladký,{5}}bezúhlový-povrch kontaktu s tekutinou a spĺňa hygienické-štandardy pre potraviny (ako sú normy FDA a 3A).
GNEE Group je popredný výrobca priemyselných ventilov, ktorý poskytuje ventilové riešenia a služby prispôsobenia zákazníkom po celom svete.Získajte priemyselné-ventily – požiadajte o bezplatnú cenovú ponuku!
sanitárny spätný ventil Technické parametre
| Parameter | Obsah |
|---|---|
| Materiál | Nerezová oceľ 304/316L |
| Menovitý priemer (DN) | DN10~DN100 |
| Pracovný tlak | 0,1 MPa ~ 1,6 MPa |
| Použiteľný teplotný rozsah | -20 stupňov ~ 150 stupňov (až 180 stupňov pre vysokoteplotné aplikácie) |
| Povrchová úprava | Vnútorné a vonkajšie leštenie, Ra Menšie alebo rovné 0,8 μm |
| Spôsob pripojenia | Svorka, závit, zváranie, príruba |
| Typ tesnenia | Mäkké tesnenie (napr. EPDM, PTFE), kovové tesnenie |
| Použiteľné médium | Čistá voda, lekárska tekutina, potravinová tekutina, plyn atď. |
Vlastnosti sanitárnych spätných ventilov
Špičkový hygienický výkon
Vyrobené z nehrdzavejúcej ocele 304 alebo 316L, ktorá ponúka odolnosť proti korózii a kontaminácii, vhodná do prostredia s vysokou-čistotou.
Hladký, bezšvový dizajn
Telo ventilu je leštené zvnútra aj zvonka, čím sa eliminujú stagnačné zóny a zabráni sa hromadeniu nečistôt alebo baktérií.
Bezpečné a spoľahlivé
Citlivé otváranie a zatváranie ventilu s vynikajúcim tesniacim výkonom, ktorý nezabezpečuje spätný tok média.
Jednoduchá demontáž a čistenie
Navrhnuté tak, aby spĺňali požiadavky CIP/SIP (čistenie v linke/sterilizácia v linke), umožňujúce jednoduchú demontáž, čistenie a údržbu.
Odolnosť voči vysokej teplote a tlaku
Udržuje stabilný výkon pri vysokej teplote a tlaku, vhodný do prostredia sterilizácie parou.
Optimalizovaná dráha toku
Neobmedzená konštrukcia prietokovej cesty, nízka tlaková strata a vysoký prietok média.
Štruktúra sanitárneho spätného ventilu
Sanitárny spätný ventil pozostáva hlavne z nasledujúcich komponentov:
Teleso ventilu
Vyrobené z-kvalitnej nehrdzavejúcej ocele, precízne opracované a leštené.
Ventilový kotúč
Vyrobené z nehrdzavejúcej ocele alebo iných vysoko{0}}pevných materiálov odolných voči korózii-, ktoré umožňujú rýchle otváranie a zatváranie a pevné tesnenie.
Pružina (voliteľné)
Používa sa v niektorých typoch na rýchle uzavretie kotúča ventilu, čím sa zvyšuje tesniaci výkon.
Porty pripojenia
Typicky dostupné vo forme svorky, závitu, zvárania alebo príruby, aby vyhovovali rôznym požiadavkám na inštaláciu.
Klasifikácia sanitárnych spätných ventilov
1. Klasifikácia podľa štrukturálnej formy
Sanitárny spätný ventil-zdvihového typu
Disk ventilu sa pohybuje nahor a nadol, čo je vhodné pre kvapaliny s nízkou rýchlosťou{0}}.
Sanitárny spätný ventil-kyvného typu
Disk ventilu sa otáča okolo závesu, ktorý je vhodný pre aplikácie s vysokou{0}}rýchlosťou a-vysokým prietokom-.
Sanitárny spätný ventil ovládaný pružinou-
Ventilový kotúč je poháňaný zatváraním pružinou, čo poskytuje vynikajúce utesnenie; bežne používané v sanitárnych aplikáciách.
2. Klasifikácia podľa spôsobu pripojenia
Spätné-ventily typu sponky
Rýchla montáž a demontáž, jednoduché čistenie, vhodné pre aplikácie s vysokými hygienickými požiadavkami.
Zvárané spätné ventily
Dobrý tesniaci výkon, vhodný do-vysokotlakového prostredia.
Závitové spätné ventily
Vhodné pre potrubia s malým{0}}priemerom, jednoduchá inštalácia.
Prírubové spätné ventily
Bežne sa používa v kvapalinových potrubiach s väčším priemerom.
Oblasti použitia sanitárnych spätných ventilov
Spracovanie potravín
Pre systémy na prepravu a spracovanie tekutín, ako sú mliečne výrobky, džúsy, nápoje a pivo.
Farmaceutický priemysel
Používa sa na prepravu médií s vysokou{0}}čistotou, ako sú farmaceutické roztoky, čistá voda a voda na injekciu.
Biotechnológia
Široko používaný vo fermentačných nádržiach, filtračných zariadeniach, čistiacich zariadeniach a iných systémoch.
Kozmetický priemysel
Zabraňuje kontaminácii a spätnému toku počas prepravy mastí a tekutín.
Iné odvetvia s vysokými hygienickými požiadavkami
Ako sú denné chemikálie a jemné chemikálie.
Inštalácia a údržba sanitárneho spätného ventilu
Bezpečnostné opatrenia pri inštalácii
Správny smer toku
Nainštalujte správne podľa šípky smeru prúdenia vyznačenej na tele ventilu.
Horizontálna alebo Vertikálna inštalácia
Inštalujte na horizontálne alebo vertikálne potrubia podľa požiadaviek modelu ventilu.
Čistota potrubia
Pred inštaláciou sa uistite, že v potrubí nie sú nečistoty, aby nedošlo k poškodeniu tesniaceho povrchu.
Vyhnite sa nadmerným výkyvom tlaku
Potrubný systém by sa mal vyhnúť náhlym tlakovým rázom, aby sa predĺžila životnosť ventilu.

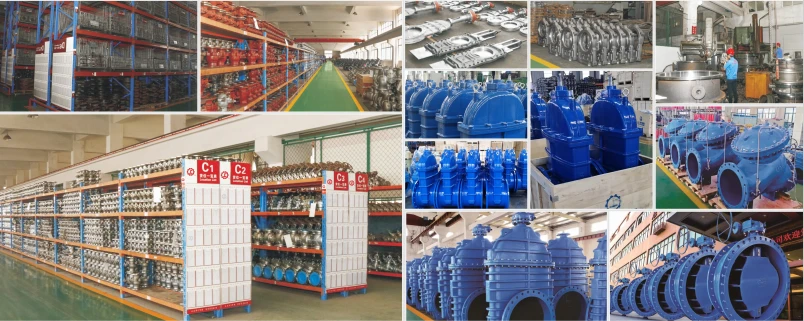

továreň na sanitárny spätný ventil
