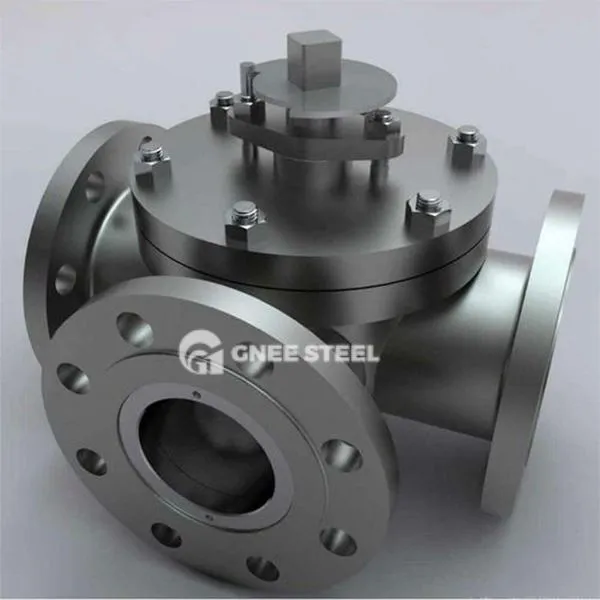

4 -cesta guľový ventil

Štvorcestný guľový ventil je ventil, ktorý realizuje ovládací prvok viacerých tokov otáčaním lopty. Môže prepnúť smer toku dvoch médií súčasne alebo si uvedomiť funkciu odklonenia a sútoku, čím nahradí tradičný komplexný potrubný systém, ktorý vyžaduje viac ventilov. Jeho základná štruktúra zahŕňa:

‌Valve telo a guľa:
Pomocou 304/316L z nehrdzavejúcej ocele alebo tvrdej zliatiny, návrh redukcie prietokového kanála znižuje odpor kvapaliny a hodnota koeficientu prietoku CV dosahuje 50 (DN100);
Guľový povrch RA menší alebo rovný 0. 4μm zrkadlové leštenie tvorí nulové tesnenie úniku s sedadlom ventilu PTFE (úroveň úniku VI).
‌Drive Mechanizmus‌:
Podporuje manuálne červy, elektrické (4-20 mA signál) alebo pneumatickú jednotku, presnosť riadenia ovládača je ± 1 stupeň a čas odozvy je menší alebo rovný 3 sekundy;
Akčný ovládač, ktorý je odolný voči výbuchu, spĺňa štandard ExdⅱBT4 a je vhodný pre horľavé a výbušné prostredie.

Pracovný princíp
‌ Prepínanie kanálov preflotenia‌:
‌L-type prietokový kanál‌: Lopta otáča 90 stupňov, aby prepínala smer ortogonálneho toku (napríklad vstup do vstupu → výstup A/b), ktorý je vhodný na rýchle prepínanie stredného smeru;
‌T-Type Flow Channel‌: Podporuje trojcestné odklonenie/zlúčenie a realizuje komplexné riadenie procesu prostredníctvom kombinácie guľôčkových kanálov.
‌ Uskutočňovanie mechanizmu::
Typ mäkkého tesnenia prijíma sedadlo ventilu PTFE, ktoré je rezistentné na teplotu od -10 do 150 stupňov; Typ tvrdého tesnenia je zváraný s stellite zliatinou, ktorá je odolná voči teplote až do 425 stupňov;
Konštrukcia injekčnej štruktúry mastnoty ventilového sedadla môže vložiť tesniaci mazivo na udržanie dočasného tesnenia v prípade núdze.



4 -cesta guľový ventil



Funkcie
‌Multi-Function Integration‌: Nahrádza tradičnú kombináciu ventilu {1}}, zjednodušuje usporiadanie potrubia a znižuje náklady na inštaláciu o viac ako 30%;
‌Quick Response‌: 90 -stupňová rotácia môže dokončiť prepínanie smeru toku, čas prevádzky je menší alebo rovný 3 sekundy (elektrický typ);
‌Long Life‌: Stonka ventilu je kovaná s A182F (1CR13), s tvrdosťou HB 220-250 a životnosťou viac ako 28, 000 časov otvárania a zatvárania;
‌Intelligent adaptácia‌: Podporuje protokol MODBUS/HART a môže integrovať senzory teploty/tlaku na dosiahnutie kontroly uzavretej slučky.
Žiadosti
‌Energia System‌: LNG skladovacie a transportné potrubné prepínanie média, odklonenie pary tepelnej elektrárne;
‌Chemický proces: Tréningová transportácia kyseliny (ako je koncentrovaná kyselina sírová a kvapalina alkali), viackanálová distribúcia média reaktora;
‌ Ošetrenie vody‌: Príspevok mestskej vody vpred a spätný prepínanie, regulácia priemyselného cirkulujúceho vodného systému;
‌Food a Pharmaceutical‌: Aseptická línia plnenia tekutín Multikanálové ovládacie prvky konfluencie, prispôsobené sanitárnemu rozhraniu rýchleho inštalácie.
