Trojcestný manuálny ventil Popis
Trojcestný manuálny ventil je ventilové zariadenie, ktoré riadi smer toku média v troch potrubiach pomocou manuálnej prevádzky. Jeho hlavnou vlastnosťou sú tri tekuté kanály (jeden vstup, dva zásuvky alebo dva prívody, jedna výstup), ktorá môže flexibilne realizovať prepínanie kvapaliny, sútoku alebo smeru toku.
Valve štruktúra tela:
Zvyčajne vyrobené z nehrdzavejúcej ocele (304/316L), liatinových alebo špeciálnych zliatinových materiálov so silným odporom korózie a prispôsobivosti na rôzne médiá;
Typickým dizajnom je rozloženie rozhrania „ľavého, doprava, doprava a spodnej časti“ a stav pripojenia kanála je riadený zmenou polohy jadra ventilu.
Drive Mode:
Úplne závislá od manuálnej prevádzky (ako je rotujúca rukoväť alebo kľúč), bez elektrickej alebo pneumatickej pomoci.
Klasifikácia a typ
Klasifikácia podľa funkcie:
Usporiadanie ventilu: Dva vstupy sa zlúčia do jednej zásuvky, ktoré sa používajú na zmiešanie rôznych médií;
Diverting Ventil: Jeden vstup je odklonený na dva zásuvky, vhodné na rozdelenie prietoku alebo prepínanie smeru.
Klasifikácia podľa štruktúry:
Ball ventilu Typ: Zmeňte smer toku otáčaním lopty s vynikajúcim tesniacim výkonom (napríklad manuálny trojcestný guľový ventil);
Smerový ventil Typ: Na prepínanie konektivity kanála, bežne používané v hydraulických systémoch, použite posunutie jadra ventilu nahor a nadol.
Trojcestná špecifikácia manuálneho ventilu
| Priemer | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Guľový ventil | Plávajúci guľový ventil, trojcestný guľový ventil, ventil V-loptičku, vysokotlakový guľový ventil |
| Spojenie | Vlákno, príruba, svorka, zváranie zadku, zváranie objímky, tenký párový svorka |
| Nominálna tlač | PN16, PN25, PN40, PN64 |
| Telesný materiál | SUS304, SUS316, SUS316L |
| Materiál | Ptfe |
| Stredná teplota | -20 Stupeň ~ +120 |
| Pracovné médium | Vzduch, para, voda, plyny, olej, prach, korozívne médium atď. |
| Pripojenie vodiča | ISO 5211 |
| Kontrola ventilu | Iso/din 5208-1987 |

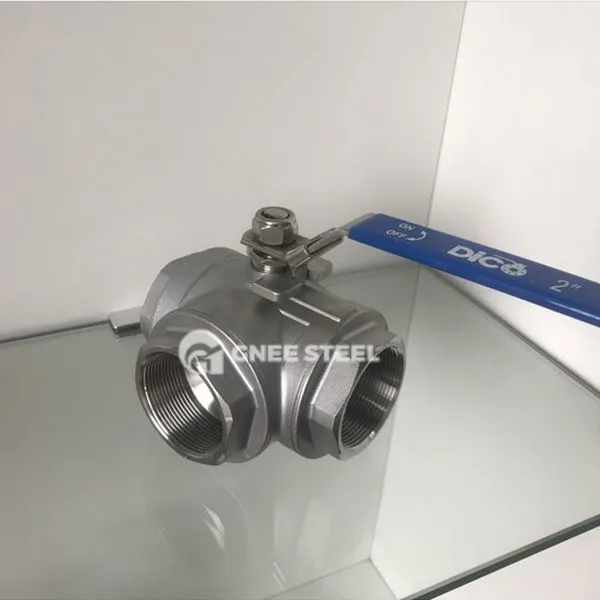

trojsmerný manuálny ventil
Žiadosti
Systémy priemyselného riadenia: striedanie prepravy a miešania kyslých a alkalických médií v chemickej výrobe; Prepínanie a regulácia prívodu vody vpred a spätná voda v systémoch úpravy vody.
Energetické a verejné zariadenia: Diverzná kontrola pary/horúcej vody v vykurovacích potrubných sieťach; Núdzové prepínanie viacerých zdrojov vody v systémoch požiarnej ochrany.
Výberové body
Adaptabilita média: 316L z nehrdzavejúcej ocele + tesnenie lemované fluórmi sa uprednostňuje pre vysoko korozívne tekutiny; Úroveň tlaku: Konvenčné modely podporujú PN 16- PN40 a štruktúry tvrdého tesnenia je potrebné prispôsobiť pre podmienky vysokej teploty a vysokého tlaku; Pohodlie prevádzky: Návrh rukoväte musí byť ergonomické a krútiaci moment rotácie musí byť menší alebo rovný 50n · m, aby sa znížilo obtiažnosť prevádzky.
