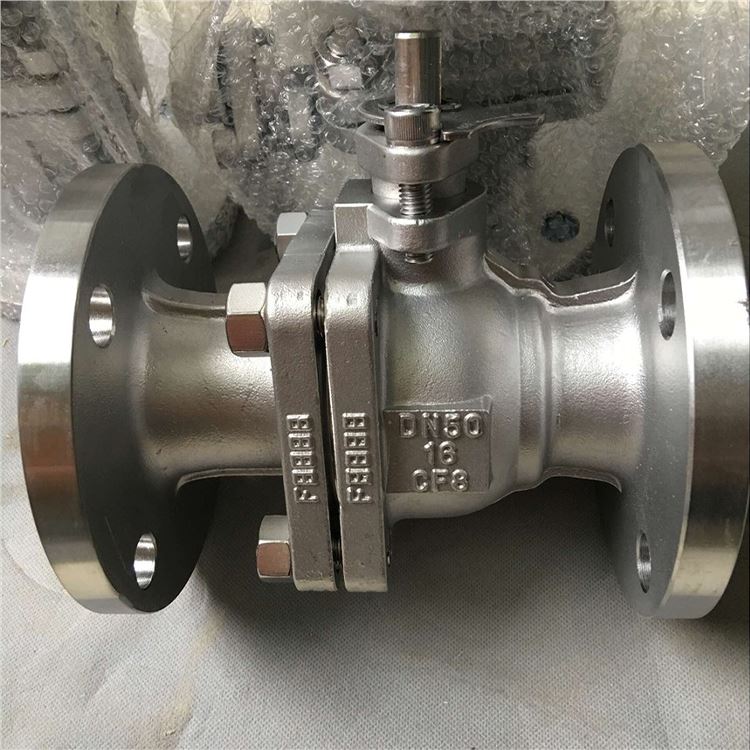

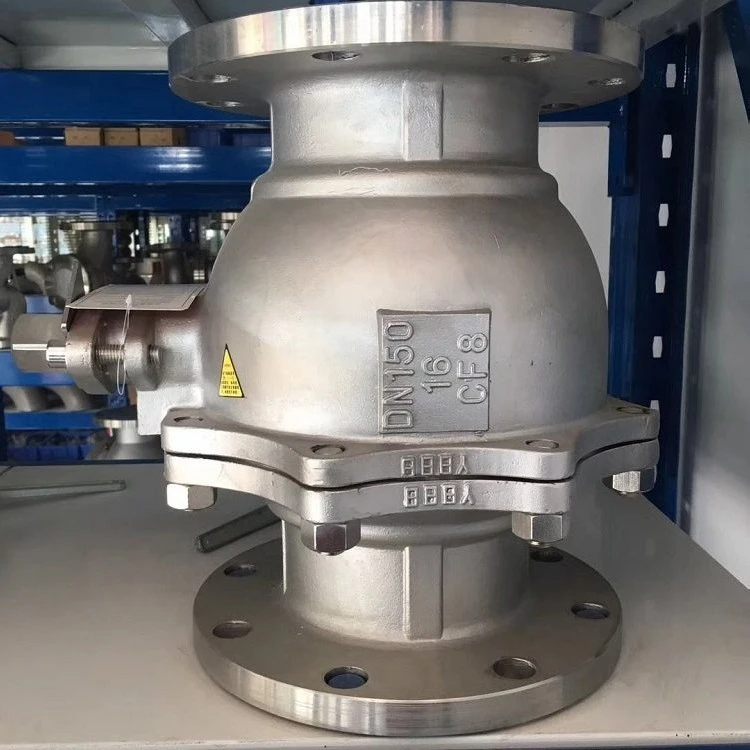

Tento plávajúci guľový ventil z nehrdzavejúcej ocele 304, navrhnutý podľa noriem ASTM A351 CF8, ponúka vynikajúcu chemickú stabilitu v stredne korozívnych médiách. Je k dispozícii vo veľkostiach od 1/2" do 8" (trieda 150/300) a využíva tlakový-mechanizmus s PTFE/RPTFE sedlami, aby sa zabezpečil nulový{10}}únik úniku podľa ANSI triedy VI. Vďaka integrovaným bezpečnostným funkciám, ako je proti{12}}prepichnutie drieku a protipožiarny{14} dizajn API 607, zostáva cenovo{15}}efektívnym a spoľahlivým riešením pre chemický, potravinársky a farmaceutický priemysel.

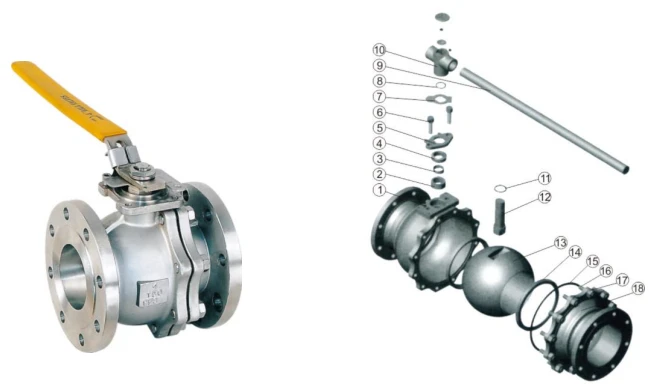

Výkres plávajúceho guľového ventilu CF8
Technické špecifikácie
| Položka | Špecifikácie |
| Dizajnový štandard | API 6D / ASME B16.34 / BS 5351 |
| Tvárou v tvár | ASME B16.10 |
| Štandardná koncovka príruby | ASME B16.5 |
| Hodnotenie tlaku | Trieda 150 / Trieda 300 / PN16 / PN40 |
| Rozsah veľkostí | 1/2" - 8" (DN15 - DN200) |
| Pracovná teplota | -29 stupňov až 180 stupňov (v závislosti od materiálu sedadla) |
| Trieda úniku | ANSI/FCI 70-2 Trieda VI (nulový únik) |
| Test a kontrola | API 598 / API 6D |
Zoznam hlavného materiálu (rozpisovník)
| Nie | Názov časti | Materiál (norma ASTM) |
| 1 | Telo | ASTM A351 CF8 (Cast 304 SS) |
| 2 | Lopta | ASTM A351 CF8 / ASTM A182 F304 |
| 3 | Sedadlo | PTFE / RPTFE (zosilnený PTFE) |
| 4 | Stonka | ASTM A182 F304 / SS304 |
| 5 | Tesnenie | PTFE / flexibilný grafit + SS304 |
| 6 | Balenie | PTFE / flexibilný grafit |
| 7 | Čiapka / kapota | ASTM A351 CF8 |
| 8 | Skrutky / matice | ASTM A193 B8 / A194 8 |
Hlavné pripojenie a obrysové rozmery (trieda 150)
Poznámka: Nasledujúce údaje sú referenčné hodnoty pre triedu 150. Skutočné rozmery sa môžu mierne líšiť v závislosti od výrobcu.
| Veľkosť (palce) | DN (mm) | L (mm) | D (Vonkajší priemer príruby - mm) | C (Kruh skrutky - mm) | n-Φ (diery pre skrutky) | H (výška - mm) | W (Rukoväť - mm) |
| 1/2" | 15 | 108 | 89 | 60.3 | 4-Φ16 | 65 | 130 |
| 1" | 25 | 127 | 108 | 79.4 | 4-Φ16 | 85 | 160 |
| 2" | 50 | 178 | 152 | 120.7 | 4-Φ19 | 120 | 230 |
| 3" | 80 | 203 | 190 | 152.4 | 4-Φ19 | 165 | 350 |
| 4" | 100 | 229 | 229 | 190.5 | 8-Φ19 | 195 | 400 |
| 6" | 150 | 394 | 279 | 241.3 | 8-Φ22 | 270 | 650 |
| 8" | 200 | 457 | 343 | 298.5 | 8-Φ22 | 340 | 800 |

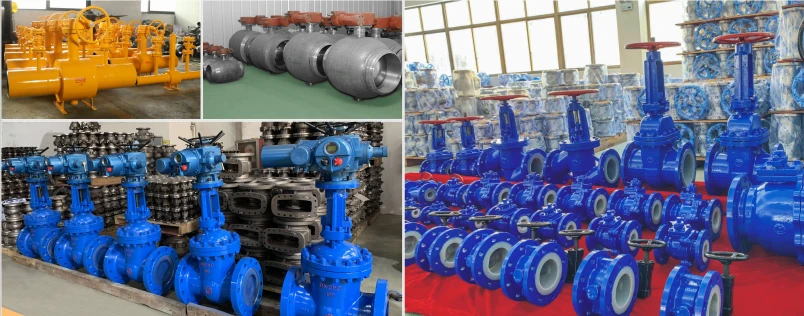

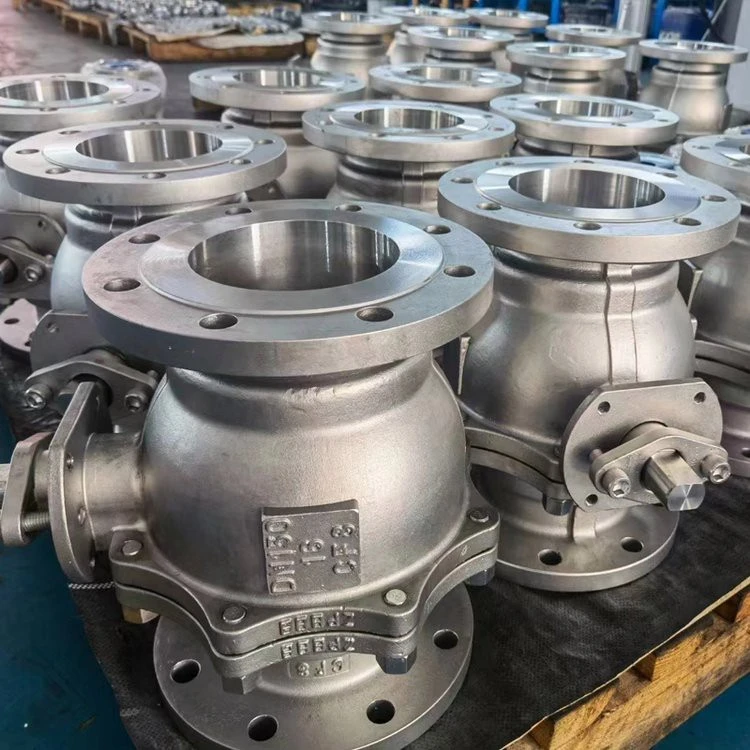

Dielňa ventilov GNEE
FAQ
Čo je CF8 vo ventile?
CF8je označenie materiálu preLiata 304 nehrdzavejúca oceľ, riadi sa štandardom ASTM A351.
V priemysle ventilov je to najbežnejší materiál z nehrdzavejúcej ocele používaný na telesá a diely ventilov. Medzi kľúčové body patria:
Chemické zloženie:Obsahuje približne18 % chrómu a 8 % niklu.
Odolnosť proti korózii:Poskytuje vynikajúcu odolnosť voči oxidácii a mnohým korozívnym chemikáliám.
Aplikácie:Široko používaný pre vodu, ropu, plyn a chemikálie v potravinárskom, farmaceutickom a petrochemickom priemysle.
Kovaný ekvivalent:Ak by bol ventil vyrobený z kovanej ocele namiesto odlievania, bol by to tzvSS304aleboF304.
Aký je rozdiel medzi plávajúcim guľovým ventilom a čapovým guľovým ventilom?
Hlavný rozdiel je v tom, ako je guľa podopretá a ako vytvára tesnenie:
1. Plávajúci guľový ventil
Mechanizmus:Lopta jeneopravenéna dne. Na mieste ho držia sedadlá.
Tesnenie:Keď je ventil zatvorený, tlak proti prúdu tlačí (pláva) guľu protisedadlo po prúde, čím sa vytvorí pečať.
Najlepšie pre:Menšie veľkosti (zvyčajne do 8") a nižšie tlakové triedy.
Kľúčová výhoda:Jednoduchší dizajn a nákladovo{0}}efektívnejšie.
2. Guľový ventil montovaný na čap
Mechanizmus:Lopta jepevnéna mieste pomocou hriadeľa v hornej časti a podporného kolíka (čapu) v spodnej časti.
Tesnenie:Keďže sa lopta nemôže pohybovať,sedadlá sú pružinové{0}}zaťaženéa sú tlakom tlačené na guľu, aby vytvorili tesnenie.
Najlepšie pre:Veľké veľkosti a vysoký{0}}tlak/náročná služba.
Kľúčová výhoda:Oveľa nižší prevádzkový krútiaci moment a menšie opotrebovanie sedadiel.
Čomu zodpovedá CF8?
CF8je odliatok ekvivalentný kNerezová oceľ AISI 304.
Tu je návod, ako sa rozkladá v rôznych formách:
Tepané/doska:AISI 304
Kované:ASTM A182 F304
Obsadenie:ASTM A351CF8
Európska norma: 1.4308
