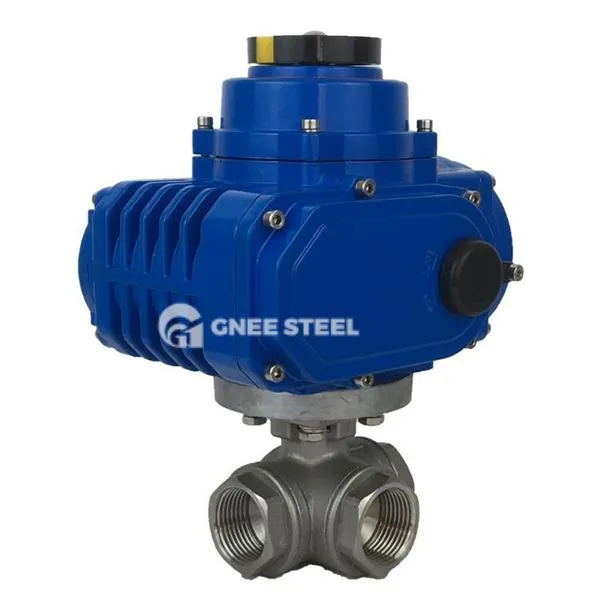

elektricky ovládaný 3 -cestovný ventil popis
Elektrický trojcestný ventil je automatické ovládacie zariadenie, ktoré poháňa jadro alebo guľu ventilu, aby sa pohyboval elektrickým ovládačom, aby sa dosiahol prepínanie tekutiny, sútoku alebo smerovania toku. Medzi jeho základné funkcie patrí nastavenie média, tlakových a teplotných parametrov a sú vhodné pre potrubné systémy s rôznymi médiami, ako sú plyn, kvapalina, para atď.
Zloženie jadra
Elektrický ovládač::
Integrovaný motorový, redukčný a inteligentný riadiaci systém, po prijatí elektrických signálov (napríklad 4-20 mA), poháňa stonku ventilu, aby sa lineárne otáča alebo pohybuje.
Niektoré modely sú vybavené synchrónnym motorom a snímačom uhla s permanentným magnetom, ktoré podporujú 0.
Valve telo a ventil jadro/guľa::
Valve Body: Vyrobené z nehrdzavejúcej ocele, liatinovej alebo liatej medi, navrhnutej ako trojcestná konštrukcia (typ T alebo typ L), podporujúce spojenie so závitom alebo prírubou.
Valve Core/Ball: Guľová loptička T-typu prepína stav pripojenia kanála o rotáciu 90 stupňov a guľa typu L sa používa na riadenie smeru toku medzi ortogonálnymi potrubím.
Zohľadnenie komponentov:
Používajú sa tesniace krúžky PTFE, kovové tvrdé tesnenia alebo gumové tesnenia s tlakovým rozsahom od vákua do 6,4 MPa, vhodné pre extrémne pracovné podmienky -30 stupňa ~ 450 stupňov.
Auxiliary Modules:
Niektoré patentované vzory zahŕňajú drenážne zariadenia (napríklad naklonené odtokové potrubia) a kompresné rozhrania rýchleho inštalácie na zlepšenie účinnosti údržby a čistoty systému.
elektricky ovládaný 3 -cestovný ventil špecifikácie
| Rozsah veľkosti | 1/2 "~ 2", DN15 ~ DN50 |
| Prevádzkový tlak | 1,6 MPA |
| Režim | Vypnutý typ typu / modulácie |
| Voliteľné napätie | DC12 ~ 24 V (± 10%), AC110 ~ 220 V, 50/10 Hz |
| Telesný materiál | Nehrdzavejúca oceľ |
| Základný materiál | Nehrdzavejúca oceľ |
| Tesniaci materiál | EPDM, PTFE |
| Kmeňa | Nehrdzavejúca oceľ |
| Štruktúra | Dvojcestný guľový ventil |
| Pripojenie | Závitový |
| Uplatniteľné médiá | Kontrola vody, vzduchu, plynu, oleja, tekutiny, pary |
| Voliteľné príslušenstvo | Na chrániče krútiaceho momentu, odvlhčovanie ohrievača, spojenie z nehrdzavejúcej ocele a strmeň |
| Aplikácia | Potraviny a nápoje, voda a odpadová voda, ultra čistá voda, odsoľovanie, chemická, textilná, farmaceutická, buničina a papier, ťažba, kotol a energetický priemysel |
elektricky ovládaný 3 -cestovný ventil
Riešenie problémov s aplikáciou a priemyslom
Chemická a energia:
Vyriešte vysokú teplotu a reguláciu vysokého tlaku: 450 stupňov odolné voči telu ventilu a štruktúry pevného tesnenia Zabezpečte stabilitu parného plynovodu a zabráňte úniku ropy a plynu.
Miešanie/odklonenie médií: ventil typu T realizuje presné proporcie viacerých surovín v reaktore a zlepšuje účinnosť výroby.
Jedlo a farmaceutické:
Spĺňajte aseptické požiadavky: Leštené telo ventilu a žiadny návrh mŕtveho uhla vyhýbajte stredným zvyškom a spĺňajú certifikačné normy GMP.
Úprava vody a ochrana životného prostredia:
Presné dávkovanie činidla: Znížte odpad chemického činidla prostredníctvom regulácie lineárneho prietoku a zlepšujte účinnosť čistenia odpadových vôd.
Zahrievanie a vetranie a systém HVAC:
Termodynamická rovnováha: Upravte tok obvodu vykurovania/chladenia tak, aby sa znížila spotreba energie spôsobená nerovnou sieťou horúcej a studenej potrubia (ušetrite 15%-20%).
Letecký priestor:
Ľahká a spoľahlivosť: Kompaktný dizajn sa prispôsobuje komplexnému rozloženiu priestoru a je odolný voči extrémnemu teplotnému rozdielu a vibračným prostredím.
