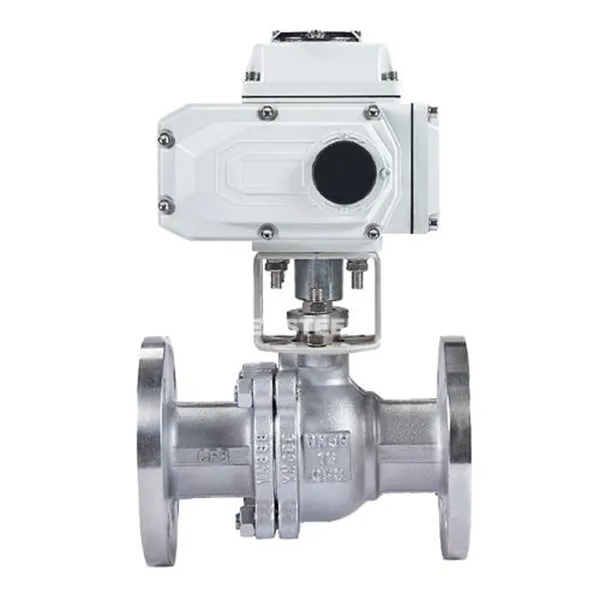

elektricky ovládaný popis guľového ventilu
Elektrický guľový ventil je automatizovaný ventil, ktorý poháňa loptu tak, aby sa otáčal elektrickým ovládačom, aby odrezal, pripojil alebo upravil tok potrubných médií. Medzi jeho základné funkcie patrí diaľkové ovládanie smeru toku média, presné nastavenie toku (napríklad charakteristiky lineárneho nastavenia guľového ventilu typu V) a prispôsobenie sa požiadavkám na otváranie a zatváranie rôznych pracovných podmienok (vysoký tlak, vysoké teploty, korozívne médiá).
2. Základné zloženie
Elektrický ovládač:
Integrovaný motor, redukčné zariadenie a inteligentný riadiaci systém, signál podpory prepínača (napríklad 24V DC) alebo analógový signál (4-20 mA) na pohon stonky ventilu na otáčanie.
Niektoré modely sú vybavené prístrojom na synchrónny motor s permanentným magnetom, aby sa dosiahli 0.
Valve Body:
Valve Body: Vyrobené z nehrdzavejúcej ocele, liatej ocele alebo plastu, štruktúra je rozdelená na typ príruby, typ oblátky alebo závitové pripojenie a priemer pokrýva DN15 ~ 250 mm.
Ball: Štandardná guľa je dizajn s plným priemerom (odpor kvapaliny je blízko priamej rúrky) a lopta typu V dosahuje úpravu prietoku prostredníctvom špeciálnych štrbín.
Zohľadnenie komponentov:
PTFE Mäkké tesnenie alebo kovové tvrdé tesnenie (ako je napríklad sedadlo zváraného karbidového ventilu), tlakový rozsah od vákua do 6,4 MPa, teplotný odpor -30 Stupeň ~ 450 stupňov.
Patentovaná technológia (ako je štruktúra kompresie gumového tesnenia) môže zabrániť preniknutiu média do medzery medzi loptou a krytom ventilu, čím sa predlžuje životnosť servisu
elektricky ovládaný špecifikácia guľového ventilu
|
DN |
DN50 ~ 500 mm (iná veľkosť portu, uveďte pri objednávaní) |
|
Nominálny tlak |
1. 0 ~ 1,6MPa (iný tlakový štandard, uveďte pri objednávaní) |
|
Telesný materiál |
Ductile železo (Q), WCB (C), SS304 (P) |
|
Materiál |
NBR (X1), NR (X2), EPDM (X3), FPM (X4) |
|
Stredná teplota. |
W1: -20 ~ 80 stupňov, w2: -20 ~ 150 stupňov |
|
Režim pripojenia |
Príruba, doštička |
|
Pneumatický ovládač |
Séria JLAT, séria JLAW, séria JLGT, Importovaná séria ovládača |
|
Režim |
Dvojité pôsobenie, jednorazové konanie normálne zatvorené, jednotlivé konanie normálne otvorené |
|
Elektrický pohon |
Séria JLA, séria JLB, séria LMported Actuator Series |
|
Režim |
Štandardný typ prepínača, integrálny typ regulácie, typ integrálneho prepínača, typ zbernice poľa |
elektricky ovládaný guľový ventil
Žiadosti
Chemická a energia:
Vysokoteplotné regulácie pary: 450 stupňov pevne utesnené guľové ventily sa používajú na vypínanie potrubia roztavenej soli alebo prepínanie tepelného média reaktora.
Správa korozívnych médií: Plastové ventilové telá (ako je PTFE) sú vhodné pre silné systémy dodávok kyseliny a alkalických alkalií.
Úprava vody a ochrana životného prostredia:
Presné dávkovanie: guľové ventily typu V znižujú odpad z liečiva prostredníctvom regulácie lineárneho prietoku.
Potraviny a farmaceutiká:
Aseptická výroba: Mirror Leštené telo ventilu a žiadny dizajn mŕtveho uhla spĺňajú hygienické štandardy GMP.
Letecký priestor:
Ľahké a spoľahlivosť: Miniatúrne guľové ventily (priemer menší alebo rovnajúci sa DN15) sa používajú v palivových alebo hydraulických systémoch a môžu odolávať extrémnym rozdielom v vibrácii a teplote.
