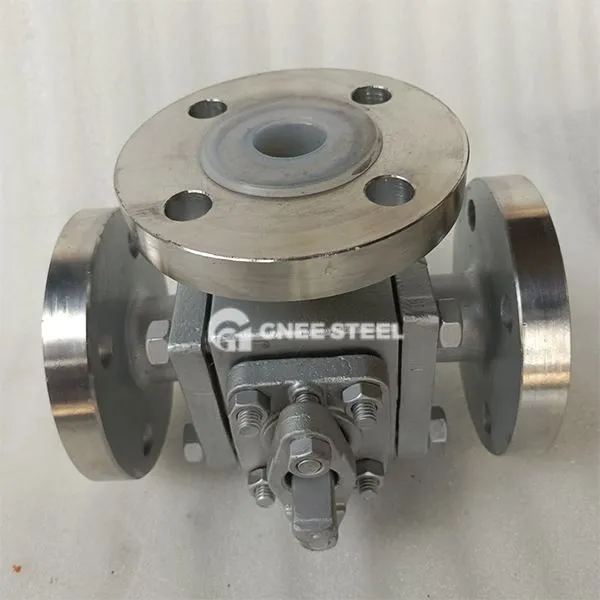

Kované 3- spôsob guľôčkového ventilu

Kovaný trojcestný guľový ventil sa vzťahuje na špeciálny guľový ventil, ktorého telom ventilu je tvorené procesom kovania (líši sa od telesa liateho ventilu) . Má vyššiu hustotu materiálu a pevnosť v tlaku a je vhodné pre drsné pracovné podmienky s vysokou teplotou, vysokou tlakom, silnou koróziou alebo vysokou čistotou .

 Výhody

1. Výkonnosť vysokej pevnosti a tlaku ‌
‌ Vykonávanie výhoda hustoty ‌
Proces kovania eliminuje defekty pórov, zvyšuje hustotu materiálu o 15%a má vyššiu pevnosť v ťahu;
Kapacita tlaku môže dosiahnuť ‌ triedy 900 (90MPa) ‌, ktorá je vhodná pre ultra vysoké tlakové olejové a plynové potrubia .
‌Low teplota záruka ‌
Kované oceľ (ako napríklad ASTM A350 LF2) je kryogénne ošetrená, s nárazovou energiou vyššou alebo rovnajúcou sa 40J pri stupni -196 a je odolná voči krehkému praskaniu s nízkym teplotou .

2. Vylepšená spoľahlivosť tesnenia ‌
‌ Adaptabilita tvrdého tesnenia ‌

Povrch kovania má vysoký povrch (RA menší alebo rovný 0,8 μm) a je zladený s guľami potiahnutými karbidom volfrámu, aby sa dosiahlo tesnenie ‌ triedy VI;
Životnosť tesnenia je predĺžená o 3 -krát za vysokých teplotných podmienok (450 stupňov) (v porovnaní s telesami odliatkového ventilu) .
‌IDICECTIVELICKÝ TLAK Self vyváženie ‌

Návrh sedadla ventilu s dvoma piestovými efektmi, nulové únik (rýchlosť úniku menšia alebo rovná 10 ° mbar · l/s), keď je rozdiel vpred a reverzný tlak nižší alebo rovný 10 MPA .

3. Výhody štrukturálnej optimalizácie ‌
‌Compact a ľahký dizajn‌

Pod rovnakou úrovňou tlaku je telo kované oceľové ventily o 30% ľahšie ako teleso odliatkového ventilu, čím šetrí inštalačný priestor; ‌Top Monted Structure‌: Nie je potrebné demontovať plynovod na údržbu a online výmena tesnení trvá menej ako 30 minút . ‌ zvýšená bezpečnostná ochrana‌

Jednostranný kovaný ventil stonky eliminuje riziko rozbitia a spĺňa certifikáciu API 607 ​​Fireproof (bez úniku po 30 minútach požiaru pri 650 stupňoch);

Ant-statické zariadenie (odpor menší alebo rovný 10Ω) bráni iskrom v prevádzke horľavého média .

 Špecifikácia

‌Valve proces kovania tela‌

Materiál: uhlíková oceľ (A105), nehrdzavejúca oceľ (304/316L) alebo zliatina na báze niklu (napríklad N6);
Výhody: Kovanie eliminuje defekty odlievania pórov a tlak ložiska môže dosiahnuť triedu 900.
‌Ball a dizajn kanálov Flow‌

‌T-Type Štruktúra‌: Tri porty sú ortogonálne na dosiahnutie odklonu, sútoku alebo prepínania stredného (napríklad pomer oleja);
‌L-typ štruktúra: Sú pripojené iba dva porty, určené prepínaniu smeru toku (napríklad prepínanie chladiaceho vodného kanála);
Povrch lopty cez otvor je zatvrdený (napríklad postrek karbidu volfrámu) a odpor opotrebenia sa zvyšuje o dvakrát .
Tesniaci systém‌

Sedadlo ventilu: Polytetrafluóretylén (PTFE) sa používa na normálnu teplotu, na vysokú teplotu sa používa zvýšený PEEK/ppl; Kovové tvrdé tesnenie sa používa na ultra vysoký tlak;
‌Top Montated Design‌: Ventil stonka a guľa sú kované ako celok a môžu sa rozobrať a zostaviť online počas údržby .

Režim pohonu‌

Manuálne, pneumatické (certifikované ATEX) alebo elektrická rýchlosť odozvy menšia alebo rovná 0 . 5 sekúnd (stav núdzového medzného obdobia).

 Požiadavky na výrobu a testovanie:
‌Materiálové certifikácie: - Výkvety sú v súlade s ASTM A105 (uhlíková oceľ) alebo A182 (z nehrdzavejúcej ocele);
- Poskytnite správu o sledovateľnosti materiálu a záznamy o tepelnom spracovaní
‌ SEAL TEST‌: - Nízkotlakové tesnenie (0,6 MPa) Úniková rýchlosť menšia ako alebo rovná triede ISO 5208 triedy V;
- Vysokotlakové tesnenie (1,1 -násobok nominálneho tlaku) nulového viditeľného úniku
‌Performance Test‌: - 2000 tlakové otváracie a zatváracie cykly (bez zaseknutia/úniku);
-anti-statický test (odpor kmeňového ložiska menší alebo rovný 10Ω)
‌ Špeciálna certifikácia: - API 6D (plynovodný ventil);
- API 607 ​​Certifikácia požiarnej ochrany (povinná požiadavka pre petrochemický priemysel)

 Žiadosti



Kované 3- spôsob guľôčkového ventilu



 Špecifikácie balenia a prepravy
‌Pakovanie požiadaviek‌
Priemer ventilu menší alebo rovný DN100: Drevená škatuľka potiahnutá olejovým papierom odolným voči vlhkosti, povrchová povrchová plocha vybaveného plastovým ochranným krytom;
Priemer ventilu ＞ DN100: Drevená škatuľka Fimate, tela ventilu zavesená na zabránenie kolízie .
‌Transportačný značka‌
Označenie škatule: „smerom nahor“ „Model značky a ventilu vlhkosti“, úroveň tlaku;
Pripojené dokumenty: Zoznam balenia, osvedčenie o zhode, materiálovej správe, testovacích certifikátoch (vrátane certifikácie API/ISO)
