Kovový sediaci guľový ventil opis
Kovový guľový ventil s kovovým sedadlom je ventil, ktorý používa štruktúru tvrdého tesnenia kov-kov . Lopta je upevnená v telese ventilu cez horné a dolné ložiská a kmeň ventilu poháňa loptu na otáčanie 90 stupňov, aby sa dosiahla kvapalina zapnutá . Komponenty jadra obsahuje:
Valve Body: Vyrobené z odlievania alebo kovania so silným tlakovým odporom (bežné materiály ako WCB, zliatina z nehrdzavejúcej ocele);
Fixed Ball: integrálne odlievanie/kovanie, povrchové vytvrdené (ako napríklad nastriekaná keramika, cementovaný karbid), tvrdosť môže dosiahnuť HRC60 alebo viac;
Sedadlo ventilového ventilu: Vytvorí tesniaci pár s guľou, materiál sa zhoduje s guľou (napríklad z nehrdzavejúcej ocele + cementovej karbidu) a drsnosť tesnenia je menšia alebo rovná RA0.2;
Valve STEM: Spojuje ovládač a loptu na prenos krútiaceho momentu;
Systém predpätia:
Základné výhody a funkcie
Adaptabilita na extrémne pracovné podmienky
Teplotný rozsah : - 196 stupňov až 650 stupňov (iba mäkký pečaný ventil -20 Stupeň ~ 180 stupňov);
Odpor tlaku : Až do triedy 2500 (PN420), vhodné pre vysokotlakové potrubia pary a zemného plynu;
Odolnosť proti korózii/opotrebeniu : Vhodný pre častice obsahujúce médium (ako je kal, popol), anti-upchávanie cez tesniaci povrch karbidu a samočistiaci dizajn .
Spoľahlivosť tesnenia
Tvrdé tesnenia kovov nemajú riziko starnutia a deformácie pri vysokej teplote a vysokom tlaku a rýchlosť úniku je oveľa nižšia ako v prípade mäkkých tesnení;
Obojsmerné tesnenie : Návrh dvojitého ventilového sedadla podporuje obojsmerný tok média bez obmedzení smerovania inštalácie .
dlhá životnosť a nízka údržba
Dizajn odolný voči opotrebeniu rozširuje životnosť a znižuje frekvenciu údržby prestojov;
Modulárna štruktúra uľahčuje rýchlu výmenu tesnení .
Špecifikácia guľôčkového ventilu s kovovým sedadlom
|
položka |
ventil |
|
Aplikácia |
Priemyselné využitie, použitie v priemysle vodného priemyslu, využitie domácnosti |
|
Veľkosť prístavu |
Dn 10- dn1000 |
|
Záruka |
24 mesiacov |
|
Miesto pôvodu |
Čína |
|
Henan |
|
|
Moc |
Manuálne, elektrické, pneumatické, hydraulické |
|
Teplota médií |
Nízka teplota/vysoká teplota/normálna teplota/médium |
|
Značka |
Gener |
|
Štruktúra |
Loptička |
|
Médium |
Plyn, olej, voda, para |
|
Prispôsobená podpora |
OEM, ODM, OBM |
|
Doba dodania |
7-15 dni |
|
Poťahovanie |
Prispôsobený |
|
Teleso ventilu |
Kované zváranie |
|
Telesný materiál |
304, 304L, 316L |
|
Moq |
10 |
|
Veľkosti portov |
Plný otvor a znížený otvor |
|
Dizajn a výroba |
BS6364, MESC SPE77/200, JB/T7749 |
|
Oheň bezpečný dizajn |
API607, API 6FA |

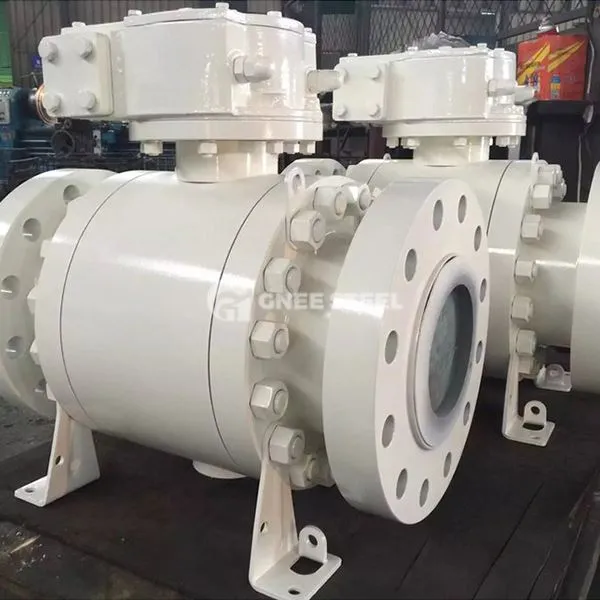

Kovový sediaci guľový ventil
Žiadosti
| Industrial | Žiadosti | F -značka |
|---|---|---|
| Ropa | Prepravu ropy, potrubia s vysokým tlakom zemného plynu | Segmentovaná regulácia medzných/tokov, aby sa zaistila bezpečnosť potrubí na veľké vzdialenosti |
| Chemický priemysel | Korozívne médium (kyselina, alkali), reaktor s vysokým teplotou | Odpočúvanie toku odolných proti korózii, aby sa zabránilo bezpečnostným nehodám spôsobeným únikom |
| Elektrina | Vysokotextové parné systémy (kotly, turbíny) | Vydrží paru nad 540 stupňov, stabilné otváranie a zatváranie |
| Metalurgia/ťažba | Kalový sprostredkovanie a riadenie prachu | Odolať opotrebeniu častíc a udržiavať nepretržitú produkciu |
Kovové guľové ventily sediace kovmi, s tromi hlavnými charakteristikami extrémneho pracovného podmienok, odporu, tesnenia nulovej úniku a dlhej životnosti, sú zodpovedné za nasledujúce v kľúčových oblastiach, ako je energetický a chemický priemysel:
① Bezpečnostná záruka: Eliminujte riziko úniku vysokoteplotných a vysokotlakových médií;
② Kontinuita výroby: Znížte stratu výrobnej kapacity spôsobené prestojmi;
③ Optimalizácia nákladov: Znížte frekvenciu údržby a spotreba náhradných dielov
